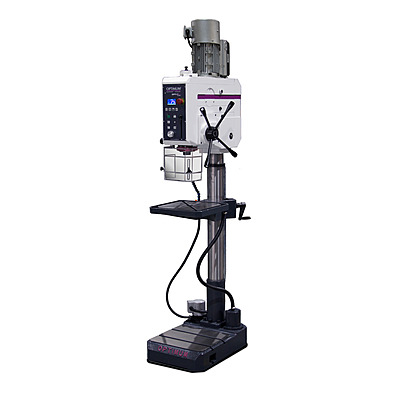

OPTIMUM OPTIdrill DH35V – Gear Drilling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 35 mm maximum / 26 mm continuous; thread tapping up to M 24.
• Gear drive: 4 stages electronically adjustable (frequency inverter) spanning 30 - 2950 RPM for high-torque cutting on tough materials.
• Gear-driven spindle motor: 2.2 kW spindle output.
• Spindle & quill: MT 4 Morse taper; quill stroke 125 mm.

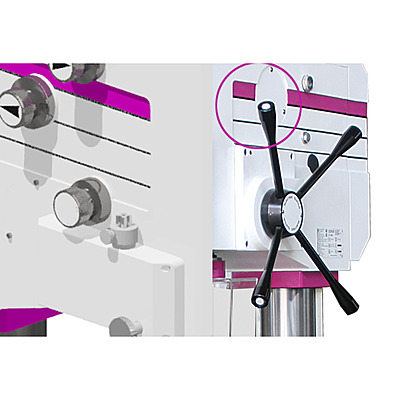

• Quill feed: 3 mechanical feed rates (0.05 – 0.15 mm/U) for controlled drilling and tapping.
• Drilling table: 400 mm × 420 mm, 14 mm T-slots, 360 ° rotation, load capacity 200 kg.
• Column: Cast-iron column Ø 115 mm for stability and vibration absorption.
• Machine base: 659 mm × 420 mm, T-slots 14 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 285 mm; spindle-to-base max 1217 mm.
• Electrical supply: 400 V / 50 Hz three-phase.
• Footprint & mass: 860 mm × 474 mm × 2175 mm; net weight 365 kg.

• قدرة الثقب (S235JR): 35 مم كحد أقصى / 26 مم تشغيل مستمر؛ تسنين حتى M 24.
• نظام التشغيل بصندوق تروس: 4 مراحل تروس ميكانيكية بنطاق 30 - 2950 RPM لعزم دوران عالي على المواد الصلبة.
• محرك عامود الدوران بصندوق تروس: خرج عامود دوران 2.2 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 4؛ سحبة غلاف عامود الدوران 125 مم.
• تغذية الغلاف: 3 معدلات تغذية ميكانيكية (0.05 – 0.15 mm/U) لتحكم أدق في الثقب والتسنين.
• طاولة الثقب: 400 مم × 420 مم، مجاري T بقياس 14 مم، دوران 360 °، حمولة قصوى 200 كجم.
• العمود: عمود من حديد السكب بقطر 115 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 659 مم × 420 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 285 مم؛ عامود الدوران-إلى-القاعدة حتى 1217 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز.
• الأبعاد والوزن: 860 مم × 474 مم × 2175 مم؛ الوزن الصافي 365 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: lockable main switch with motor overload protection; 24 V DC control electrics.
• Precision build: thick-walled cast-iron column; oil-bath ground gears for quiet, durable transmission; automatic gear lubrication via oil pump.

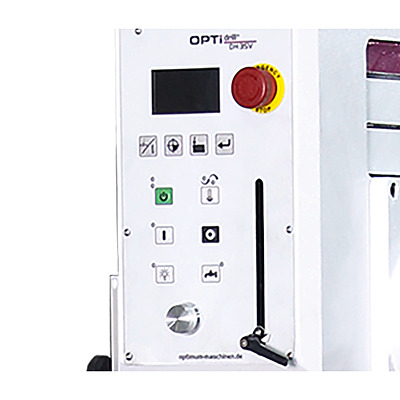

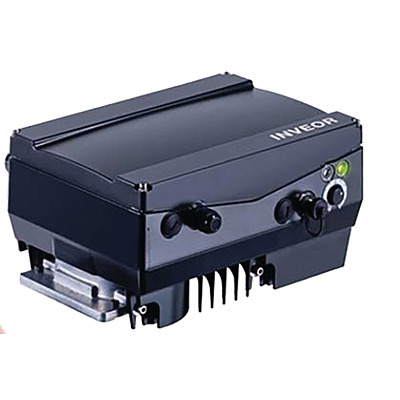

• Operator features: integrated machine work light; forward/reverse spindle rotation; removable external coolant tank with chip filter; stepless variable speed control; programmable feed cut-off at target depth; digital zero-point setting; touch control panel; Kostal frequency inverter (Made in Germany) — robust aluminium housing, fanless design with film capacitors, Bluetooth diagnostics and programming via mobile app.

• سلامة المشغل: مفتاح رئيسي قابل للقفل مع حماية حمل المحرك؛ إلكترونيات تحكم 24 V DC.
• جودة التصنيع: عمود حديد سكب سميك الجدار؛ تروس مجلخة في حمام زيت لنقل هادئ ومتين؛ تزييت تروس أوتوماتيكي عبر مضخة زيت.
• وسائل راحة المشغل: إضاءة عمل مدمجة؛ دوران أمامي/عكسي؛ خزان تبريد خارجي قابل للإزالة مع مرشح رايش؛ تحكم بالسرعة بدون تدرجات؛ إيقاف تغذية قابل للبرمجة عند العمق المحدد؛ ضبط نقطة صفر رقمي؛ لوحة تحكم باللمس؛ محول تردد Kostal (صنع ألماني) — هيكل ألومنيوم متين، تصميم بدون مروحة بمكثفات غشائية، برمجة عبر بلوتوث وتطبيق الموبايل.

Scope of Delivery

محتويات الطرد

• Quick-action drill chuck 1 - 16 mm
• Tapered arbor for drill chuck MT 4/B16

• ظرف ثقب ذاتي القفل 1 - 16 مم
• Kegeldorn für ظرف ثقب MT 4/B16
