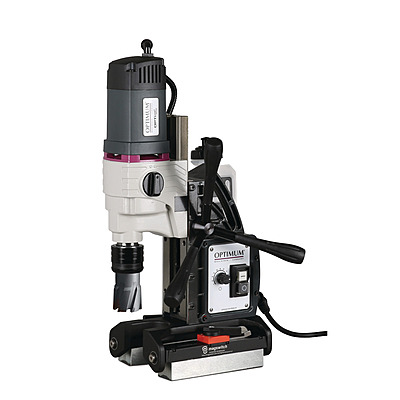

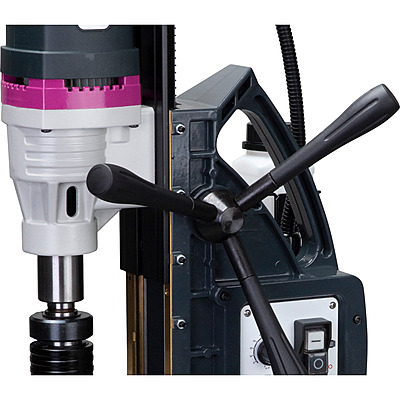

OPTIMUM OPTIdrill DM 50PM – Magnetic Core Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Ø 50 mm annular cutter × 40 mm depth; twist drills up to Ø 16 mm direct.

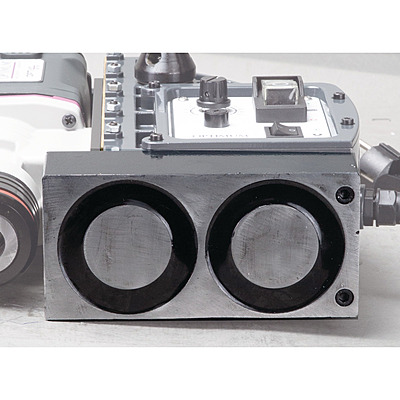

• Electromagnetic base: 16.5 kN holding force on 2 pcs × 240 × 40 mm (independently switchable) — built-in permanent magnet retains clamping during power interruption.

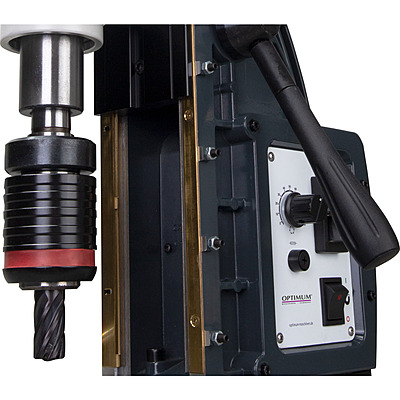

• Chuck: Weldon 3/4" quick-change chuck for standard annular cutters.
• Spindle speed: 20 – 320 / 600 RPM (2 ranges) (stepless variable).

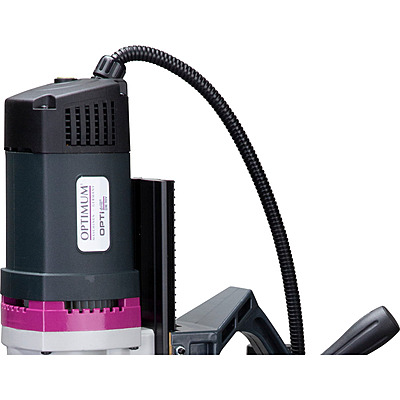

• Motor power: 1.7 kW (230 V / 50 Hz, single-phase) — high-torque, low-maintenance.
• Quill geometry: sleeve stroke 150 mm; moveable head travel 70 mm.
• Quill feed: Manual quill feed via hand crank.
• Compliance: IP 42 motor protection; DIN EN 55011 / EMC class C2.
• Dimensions & weight: 320 × 270 × 450 mm; net weight 11.6 kg — portable, one-person deployable.

• قدرة الثقب (S235JR): قاطع أسطواني Ø 50 مم × عمق 40 مم؛ مثاقب حلزون حتى Ø 16 مم مباشرة.
• القاعدة الكهرومغناطيسية: قوة تثبيت 16.5 كيلونيوتن على 2 pcs × 240 × 40 mm (independently switchable) — مغناطيس دائم مدمج يحتفظ بالتثبيت عند انقطاع التيار.
• ظرف التشغيل: حاضنة Weldon 3/4" سريعة التغيير لقواطع أسطوانية قياسية.
• سرعة عامود الدوران: 20 – 320 / 600 RPM (2 ranges) (متغيرة بلا تدرجات).
• المحرك: 1.7 كيلوواط (230 V / 50 Hz أحادي الطور) — عزم دوران عالي وصيانة منخفضة.
• جمبرة الغلاف: سحبة الغلاف 150 مم؛ حركة الرأس 70 مم.
• نظام التغذية: تغذية غلاف يدوية بمقبض يد.
• المطابقة: حماية محرك IP 42؛ فئة EMC C2 وفق DIN EN 55011.
• الأبعاد والوزن: 320 × 270 × 450 مم؛ الوزن الصافي 11.6 كجم — محمول ويعمل بشخص واحد.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Site safety: Earthed and double insulated — construction-site safe; Soft-start motor protection for extended service life; IP 42 motor protection class.
• Build quality: Deep-set sleeve holder for stable bit guidance; High-quality mechanical design with low-maintenance gearbox; Powerful motor with high torque.

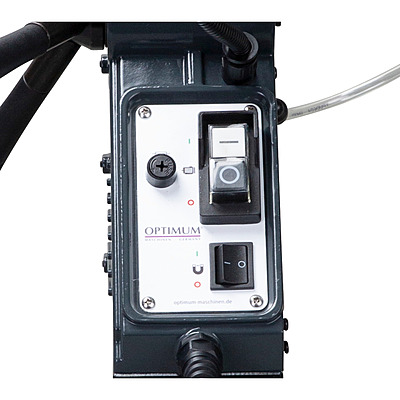

• Operator features: Two permanent-magnet bases — independent of electricity, 100% safe (no current draw to hold); Each magnet independently switchable — machine can be repositioned for inspection or cleaning without losing its hold on the pipe; Two-range stepless variable speed (20 – 320 / 600 RPM); Automatic internal lubrication — coolant fed to the bit tip prevents dry running and overheating; Conversion from core drilling to twist drilling in a few simple steps; Automatic return to starting position after each cycle; Wear-resistant magnet base design extends service life and preserves maximum holding force; Detachable coolant tank with external fastening.

• سلامة الموقع: مؤرض ومعزول مزدوج — آمن للعمل في المواقع؛ بداية تشغيل ناعمة لحماية المحرك وإطالة عمره؛ درجة حماية المحرك IP 42.
• جودة التصنيع: حامل غلاف عميق التثبيت لتوجيه ثابت للمثقب؛ تصميم ميكانيكي عالي الجودة بصندوق تروس قليل الصيانة؛ محرك قوي بعزم دوران عالي.
• وسائل راحة المشغل: قاعدتان بمغناطيس دائم — مستقلتان عن التيار الكهربائي، آمن 100% (لا تحتاج تياراً للتثبيت)؛ كل مغناطيس قابل للتبديل بشكل مستقل — تحريك الآلة للفحص أو التنظيف دون فقدان التثبيت على الأنبوب؛ سرعة متغيرة بلا تدرجات عبر نطاقين (20 – 320 / 600 RPM)؛ تزييت داخلي أوتوماتيكي — تغذية سائل التبريد إلى رأس المثقب لتجنب الجفاف وفرط الحرارة؛ تحويل سريع بين ثقب النواة والثقب الكامل بخطوات بسيطة؛ عودة أوتوماتيكية إلى وضع البداية بعد كل دورة؛ تصميم قاعدة مغناطيسية مقاوم للتآكل يطيل العمر التشغيلي ويحفظ القوة القصوى للتثبيت؛ خزان تبريد قابل للإزالة بتثبيت خارجي.

Scope of Delivery

محتويات الطرد

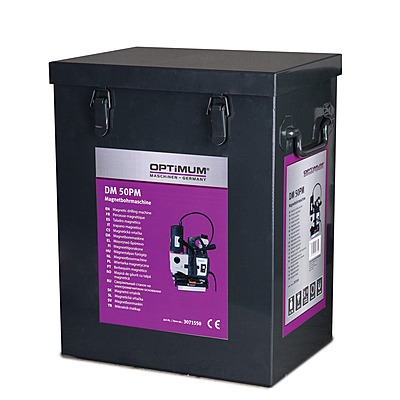

• Metal case

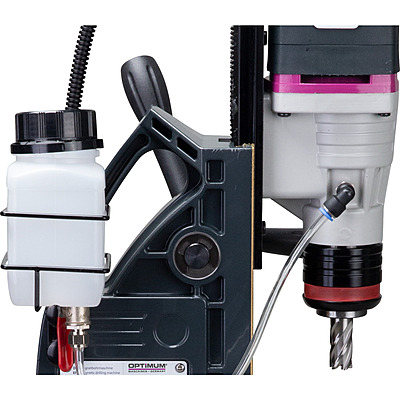

• Coolant tank
• Safety strap
• Tool

• حقيبة نقل معدنية
• خزان سائل تبريد
• حزام أمان
• عدة التفكيك والتعديل
