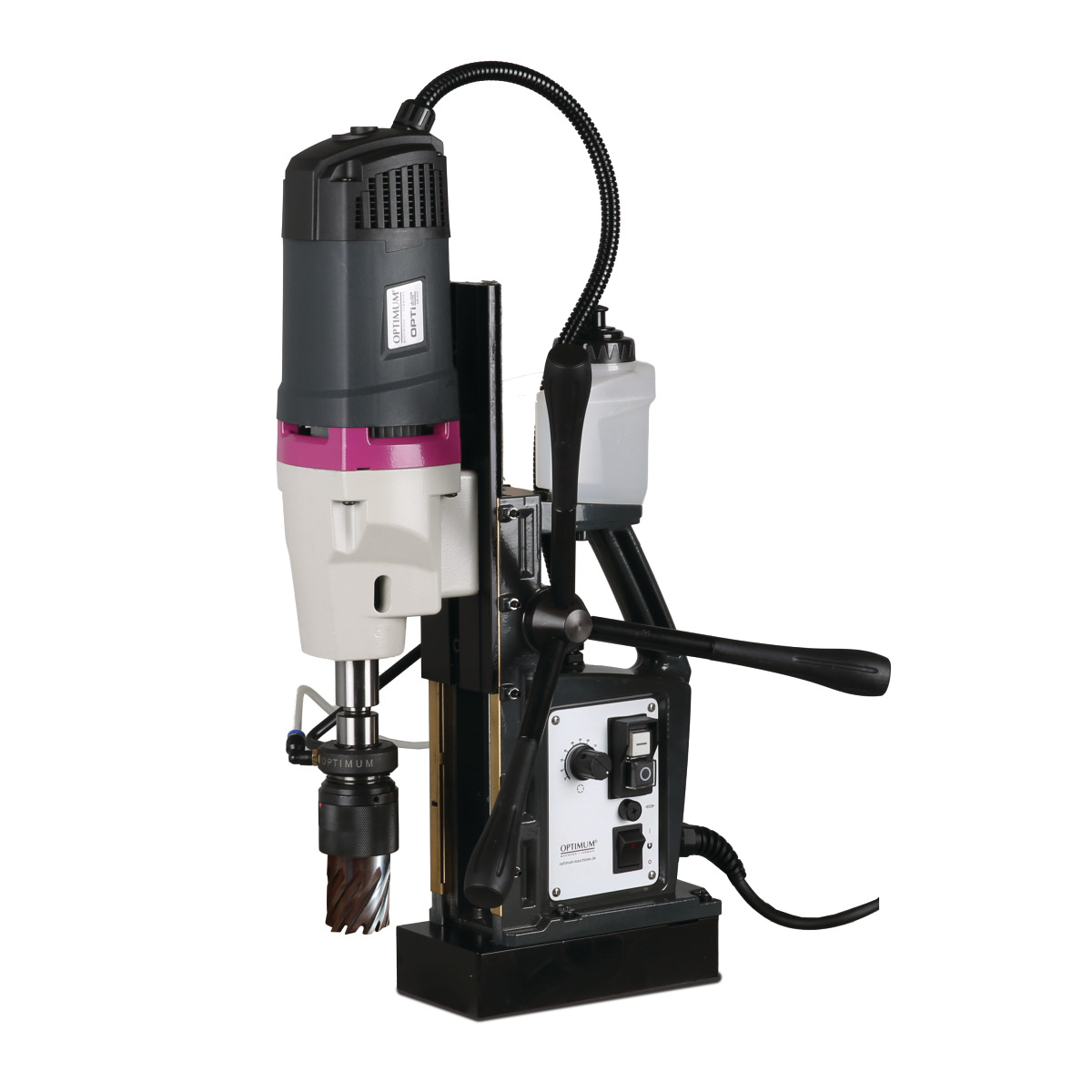

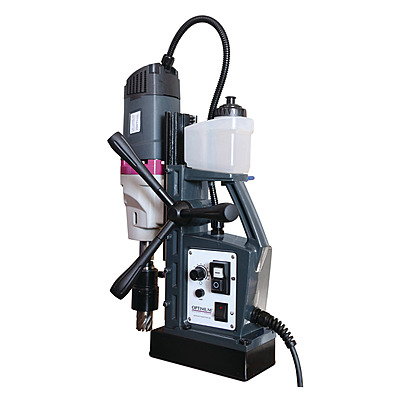

OPTIMUM OPTIdrill DM 60V – Magnetic Core Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Ø 60 mm annular cutter × 50 mm depth; twist drills up to Ø 23 mm direct.

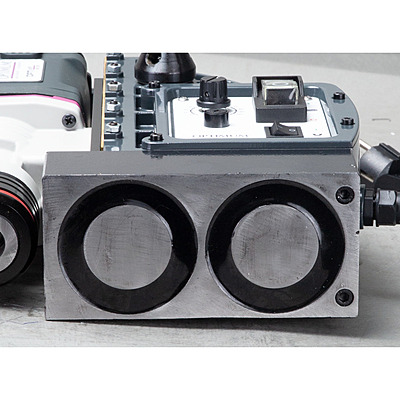

• Electromagnetic base: 16 kN holding force on 202 × 102 × 44 mm footprint.
• Spindle interface: Weldon 3/4" chuck plus MT 2 Morse taper — both in one machine.
• Spindle speed: 310 – 550 RPM (stepless variable).
• Motor power: 1.89 kW (230 V / 50 Hz, single-phase) — high-torque, low-maintenance.
• Quill geometry: sleeve stroke 180 mm.
• Quill feed: Manual quill feed via hand crank.
• Compliance: IP 42 motor protection; DIN EN 55011 / EMC class C2.
• Dimensions & weight: 330 × 230 × 490 mm; net weight 18.3 kg — portable, one-person deployable.

• قدرة الثقب (S235JR): قاطع أسطواني Ø 60 مم × عمق 50 مم؛ مثاقب حلزون حتى Ø 23 مم مباشرة.
• القاعدة الكهرومغناطيسية: قوة تثبيت 16 كيلونيوتن على 202 × 102 × 44 مم قاعدة.
• حاضنة عامود الدوران: Weldon 3/4" + MT 2 في آلة واحدة.
• سرعة عامود الدوران: 310 – 550 RPM (متغيرة بلا تدرجات).
• المحرك: 1.89 كيلوواط (230 V / 50 Hz أحادي الطور) — عزم دوران عالي وصيانة منخفضة.
• جمبرة الغلاف: سحبة الغلاف 180 مم.
• نظام التغذية: تغذية غلاف يدوية بمقبض يد.
• المطابقة: حماية محرك IP 42؛ فئة EMC C2 وفق DIN EN 55011.
• الأبعاد والوزن: 330 × 230 × 490 مم؛ الوزن الصافي 18.3 كجم — محمول ويعمل بشخص واحد.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Site safety: Earthed and double insulated — construction-site safe; Soft-start motor protection for extended service life; IP 42 motor protection class.
• Build quality: Deep-set sleeve holder for stable bit guidance; High-quality mechanical design with low-maintenance gearbox; Powerful motor with high torque.

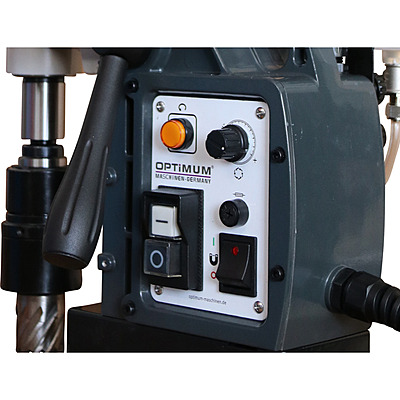

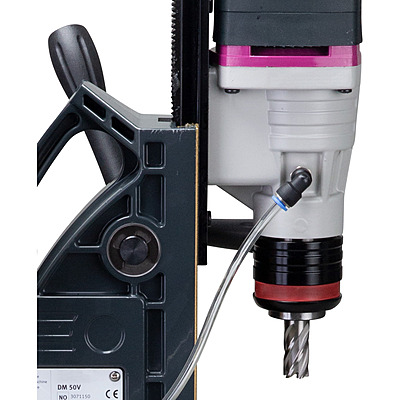

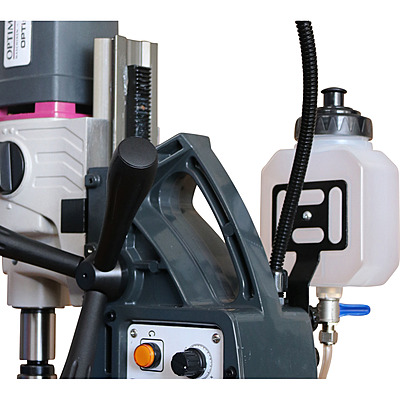

• Operator features: Infinitely variable speed control via electronic regulation; Dual spindle interface — Weldon 3/4" and MT 2 Morse taper in one machine; Low-wear brass guide for extended service life; Automatic internal lubrication — coolant fed to the bit tip prevents dry running and overheating; Conversion from core drilling to twist drilling in a few simple steps; Automatic return to starting position after each cycle; Wear-resistant magnet base design extends service life and preserves maximum holding force; Detachable coolant tank with external fastening.

• سلامة الموقع: مؤرض ومعزول مزدوج — آمن للعمل في المواقع؛ بداية تشغيل ناعمة لحماية المحرك وإطالة عمره؛ درجة حماية المحرك IP 42.
• جودة التصنيع: حامل غلاف عميق التثبيت لتوجيه ثابت للمثقب؛ تصميم ميكانيكي عالي الجودة بصندوق تروس قليل الصيانة؛ محرك قوي بعزم دوران عالي.
• وسائل راحة المشغل: تحكم بالسرعة بدون تدرجات عبر تنظيم إلكتروني؛ حاضنة مزدوجة — Weldon 3/4" و MT 2 في آلة واحدة؛ توجيه نحاسي مقاوم للتآكل لعمر تشغيلي أطول؛ تزييت داخلي أوتوماتيكي — تغذية سائل التبريد إلى رأس المثقب لتجنب الجفاف وفرط الحرارة؛ تحويل سريع بين ثقب النواة والثقب الكامل بخطوات بسيطة؛ عودة أوتوماتيكية إلى وضع البداية بعد كل دورة؛ تصميم قاعدة مغناطيسية مقاوم للتآكل يطيل العمر التشغيلي ويحفظ القوة القصوى للتثبيت؛ خزان تبريد قابل للإزالة بتثبيت خارجي.

Scope of Delivery

محتويات الطرد

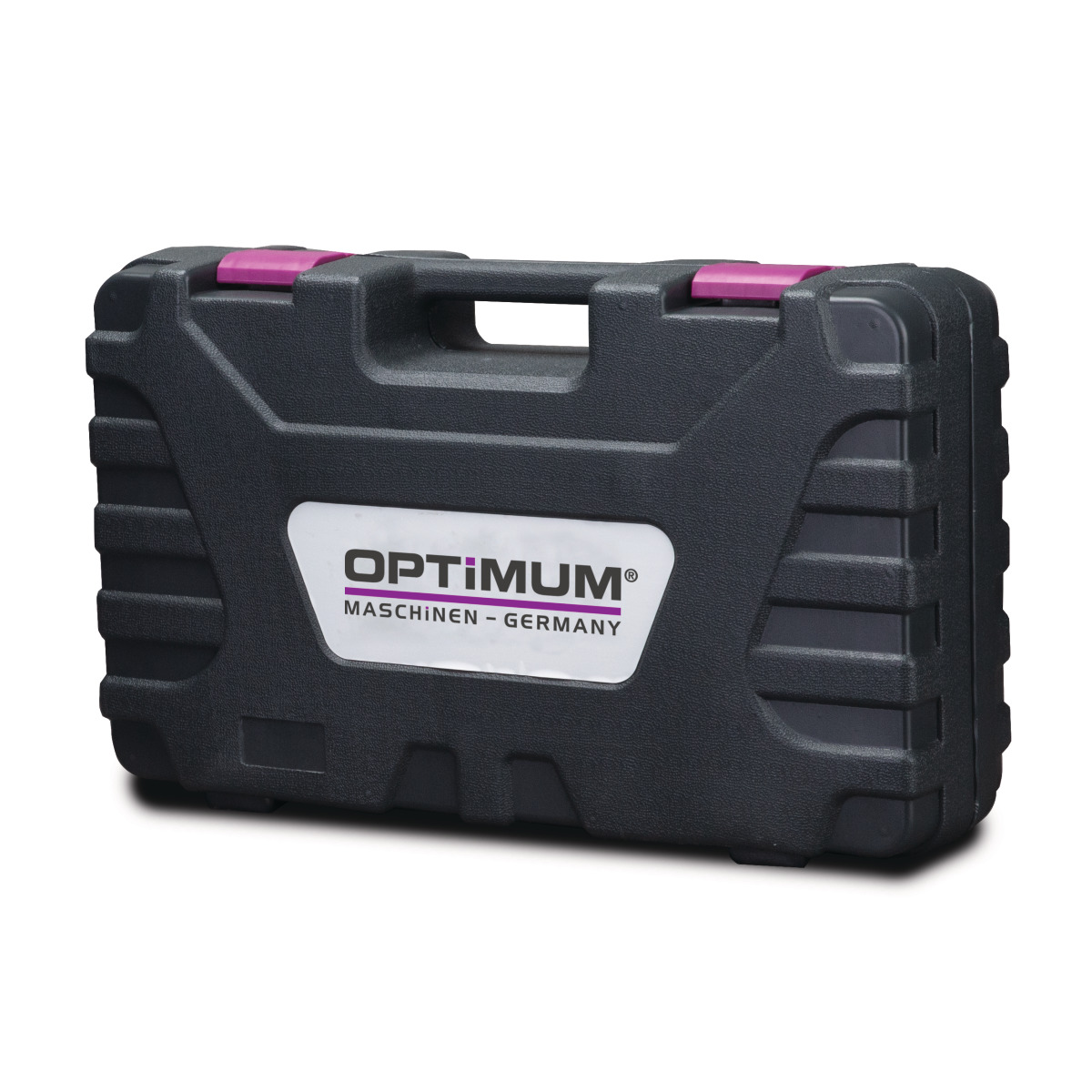

• Transport case
• Coolant tank
• Safety strap
• Tool kit

• حقيبة نقل
• خزان سائل تبريد
• حزام أمان
• عدة التفكيك والتعديل
