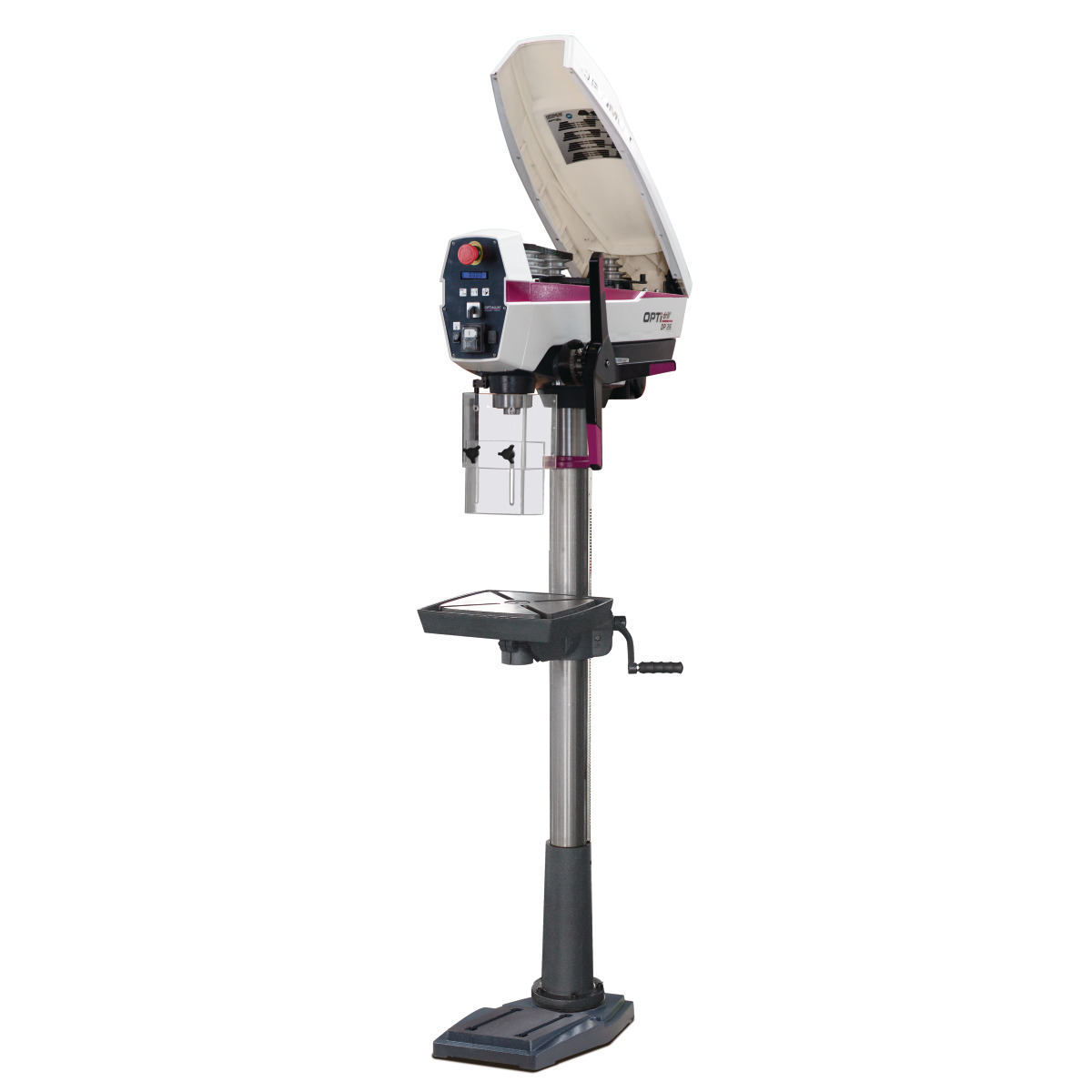

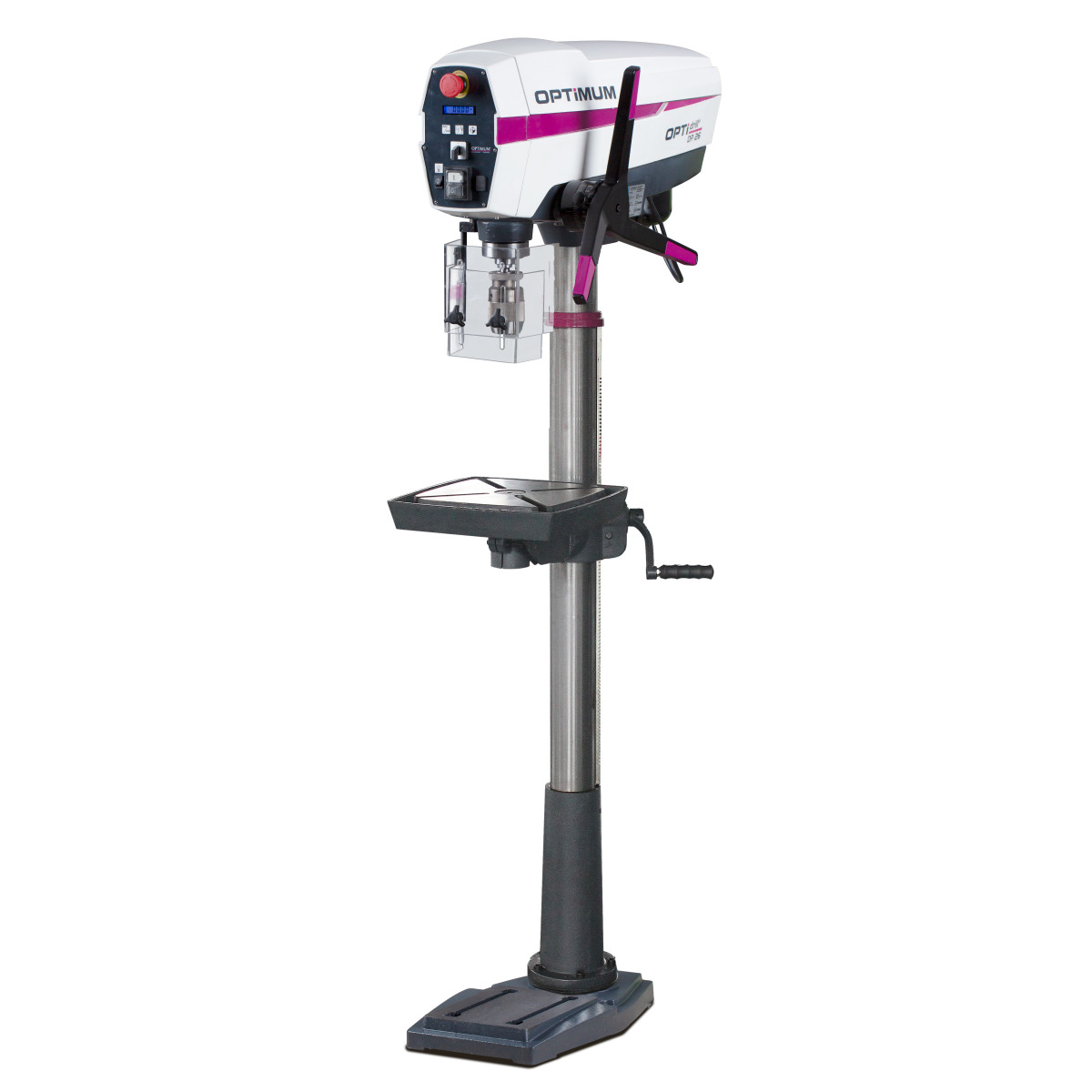

The OPTIMUM OPTIdrill DP 26-F (400 V) is a industrial column drilling machine engineered for production workshops, metalworking shops, and small-batch industrial operations. With a V-belt drive across 12 mechanical speeds (200 - 2440 RPM), a 25 mm drilling capacity in S235JR steel, and a precision-machined cast-iron column, it delivers accurate, repeatable performance for metalworking, maintenance, and small-batch production.
مثقاب عمودي صناعي مصمم لورش الإنتاج وورش معالجة المعادن والتشغيل الصناعي. ونظام تشغيل بقشاط (V-belt) عبر 12 سرعات ميكانيكية (200 - 2440 RPM)، وقدرة ثقب 25 مم في الفولاذ S235JR، وعمود من حديد السكب دقيق التصنيع، يوفر أداءً دقيقاً ومتكرراً لمعالجة المعادن والصيانة والإنتاج بكميات صغيرة.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): 25 mm maximum / 20 mm continuous.

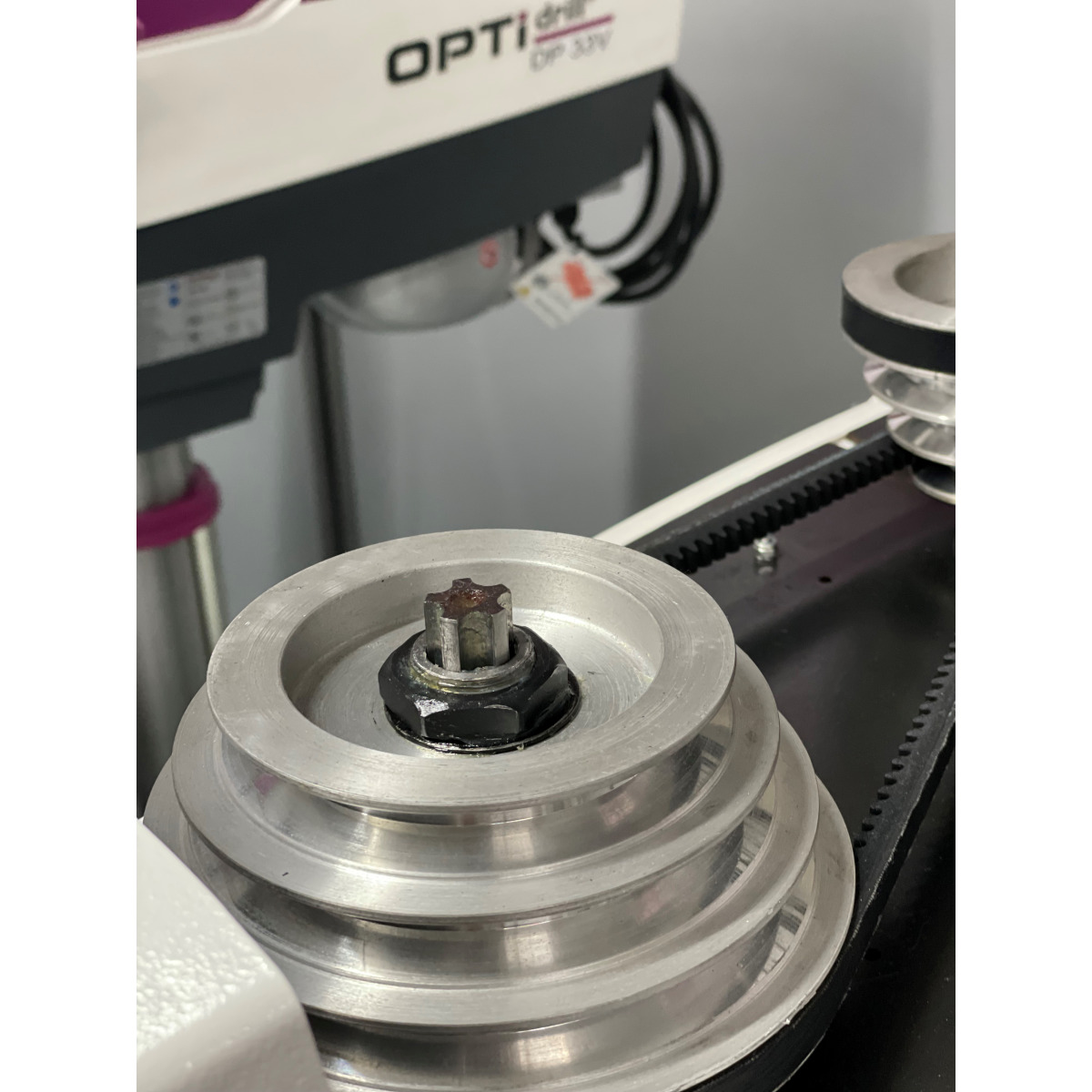

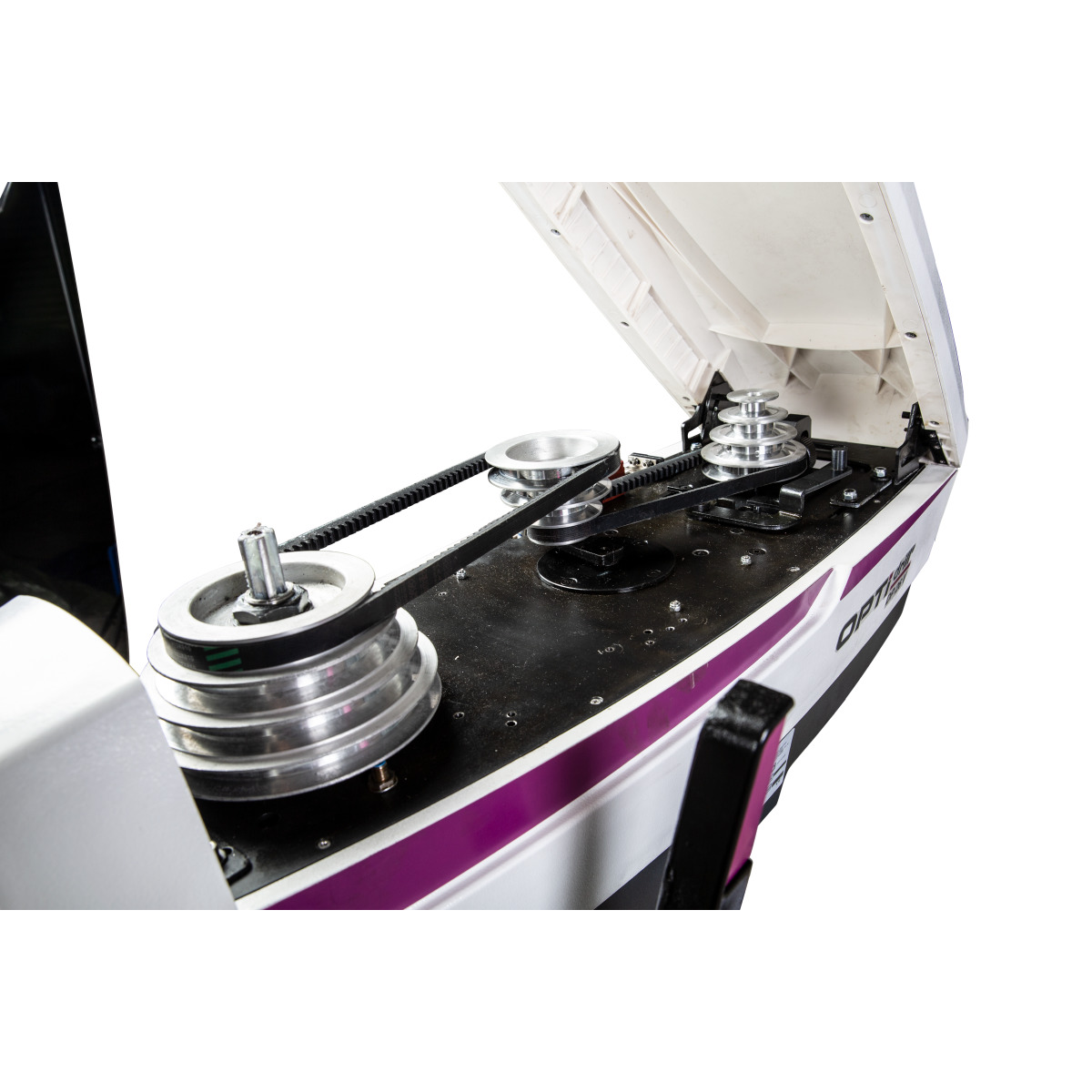

- V-belt drive: 12 mechanical speeds (200 - 2440 RPM) selectable via quick-clamping V-belt mechanism.
- Drive motor: 0.75 kW spindle motor output.
- Spindle & quill: MT 3 Morse taper; quill stroke 95 mm.
- Drilling table: 308 mm × 308 mm, 12 mm T-slots, 360 ° rotation.
- Column: Cast-iron column Ø 80 mm for stability and vibration absorption.
- Machine base: 202 mm × 265 mm, T-slots 14 mm (×2) for direct workpiece clamping.
- Reach & clearance: Throat 209 mm; spindle-to-base max 1300 mm.
- Electrical supply: 400 V / 50 Hz three-phase, ready for standard workshop power.
- Footprint & mass: 750 mm × 410 mm × 1725 mm; net weight 107 kg.
- قدرة الثقب (S235JR): 25 مم كحد أقصى / 20 مم تشغيل مستمر.
- نظام التشغيل بقشاط (V-belt): 12 سرعات ميكانيكية (200 - 2440 RPM) قابلة للاختيار عبر آلية شد سريع للقشاط.
- محرك التشغيل: خرج محرك عامود الدوران 0.75 كيلوواط.
- عامود الدوران والغلاف: حاضنة MT 3؛ سحبة غلاف عامود الدوران 95 مم.
- طاولة الثقب: 308 مم × 308 مم، مجاري T بقياس 12 مم، دوران 360 °.
- العمود: عمود من حديد السكب بقطر 80 مم للثبات وامتصاص الاهتزاز.
- قاعدة الآلة: 202 مم × 265 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
- المسافة والخلوص: مسافة أفقية 209 مم؛ عامود الدوران-إلى-القاعدة حتى 1300 مم.
- التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز، جاهز للتشغيل بالكهرباء القياسية للورشة.
- الأبعاد والوزن: 750 مم × 410 مم × 1725 مم؛ الوزن الصافي 107 كجم.
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع

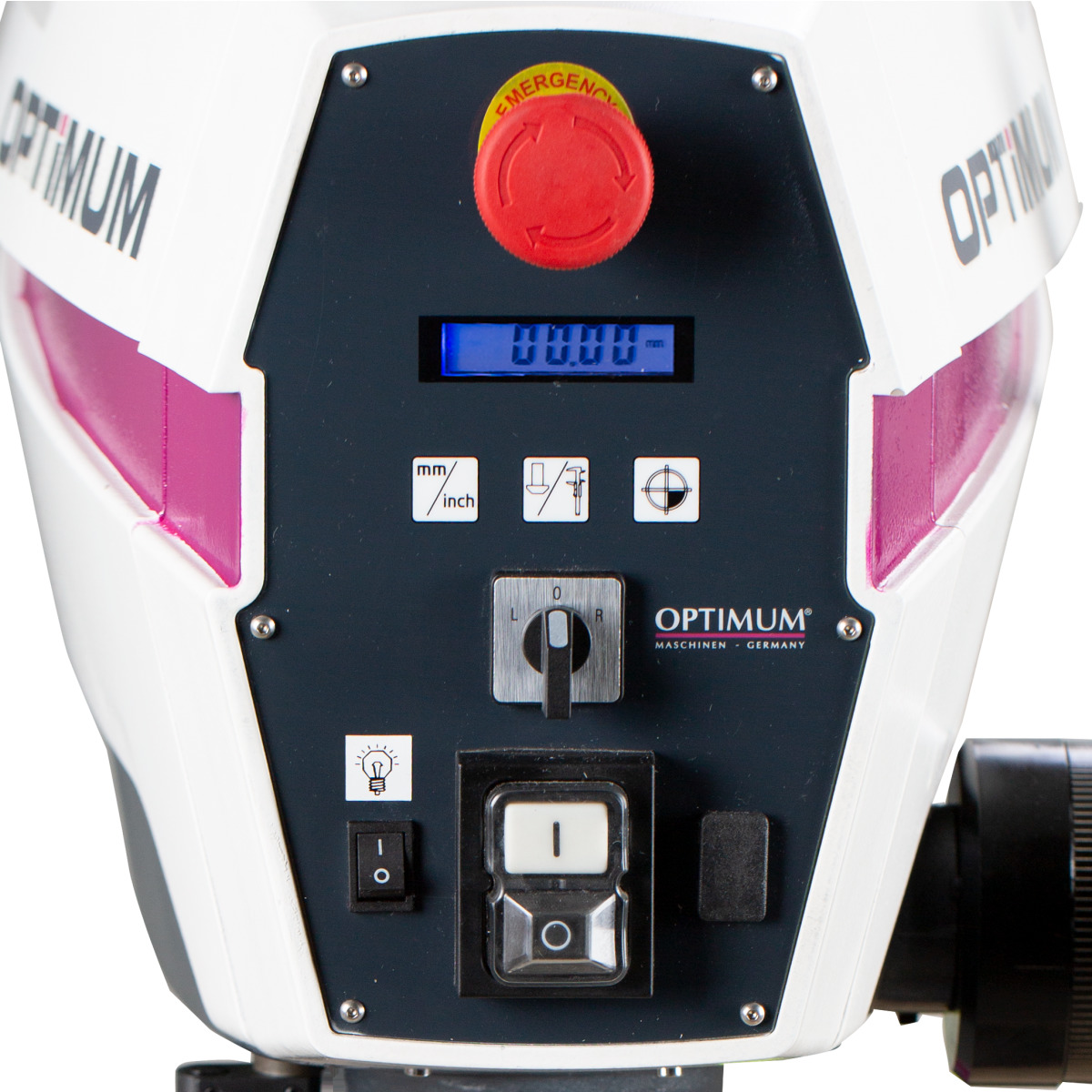

- Operator safety: separate emergency-stop impact switch; 24 V DC safety electrics; V-belt cover with safety interlock.
- Precision build: guaranteed spindle runout under 0.02 mm; thick-walled cast-iron column; industrial-grade motor; optimized low-noise spindle design; Premium GATES quality toothed V-belt for maximum power transmission.

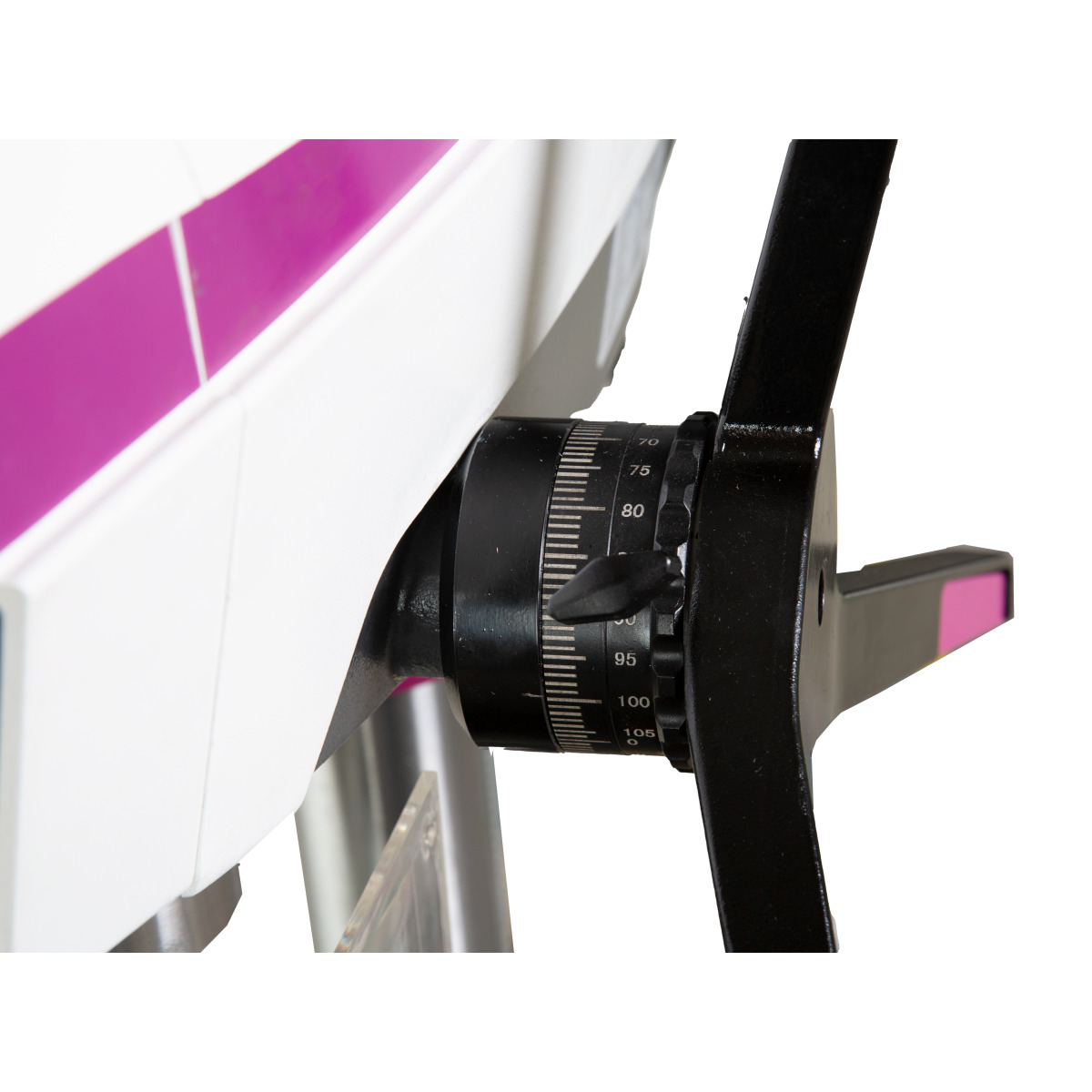

- Operator features: integrated LED work lighting (shadow-free); digital depth gauge with stop; integrated machine work light; coolant collection channel around the table; drilling table tiltable for angled drilling; clockwise / anticlockwise spindle rotation.
- سلامة المشغل: مفتاح إيقاف طارئ مستقل؛ نظام أمان كهربائي 24 V DC؛ غطاء قشاط مع مفتاح أمان.
- جودة التصنيع: دقة دوران مضمونة أقل من 0.02 مم؛ عمود حديد سكب سميك الجدار؛ محرك صناعي؛ تصميم عامود دوران محسّن للتشغيل الهادئ.
- وسائل راحة المشغل: إضاءة LED مدمجة خالية من الظل في رأس الثقب؛ مقياس عمق رقمي مع مصد توقف؛ إضاءة عمل مدمجة؛ مجرى تجميع سائل التبريد حول الطاولة؛ طاولة الثقب قابلة للإمالة للثقب بزوايا؛ دوران يميني/يساري.
Scope of Delivery
محتويات الطرد
- Quick-release drill chuck 0 - 16 mm
- T-Nutensteine
- Outing
- Adapter MT 3-B16
- Operating tool
- ظرف ثقب ذاتي القفل 0 - 16 مم
- صواميل مجاري T
- Austreiber
- Adapter MT 3-B16
- Bedienwerkzeug
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Column diameter80 mm
- Length (product) approx.750 mm
- Width/depth (product) approx.410 mm
- Height (product) approx.1725 mm
- Net weight approx.107 kg
Drilling performance
- Drilling performance steel (S235JR)25 mm
- Continuous drilling performance steel (S235JR)20 mm
Drilling table
- Workspace length308 mm
- Workspace width308 mm
- T-groove typediagonal
- T-groove size12 mm
- Max. distance spindle - drilling table770 mm
- T-groove number2
- Rotation360 °
- Angle45 °
Speed range
- Speed range200 - 2440 min¯¹
- Number of gears12
Electrical Data
- Supply voltage400 V
- Mains frequency50 Hz
Machine base
- Max. distance spindle - machine base1300 mm
- Machine base workspace length202 mm
- Machine base workspace width265 mm
- Machine base T-groove number2
Spindle & Tool Holder
- Quill stroke95 mm
- Spindle taperMT 3
- Reach209 mm
Motor(s)
- Spindle motor drive output0.75 kW
