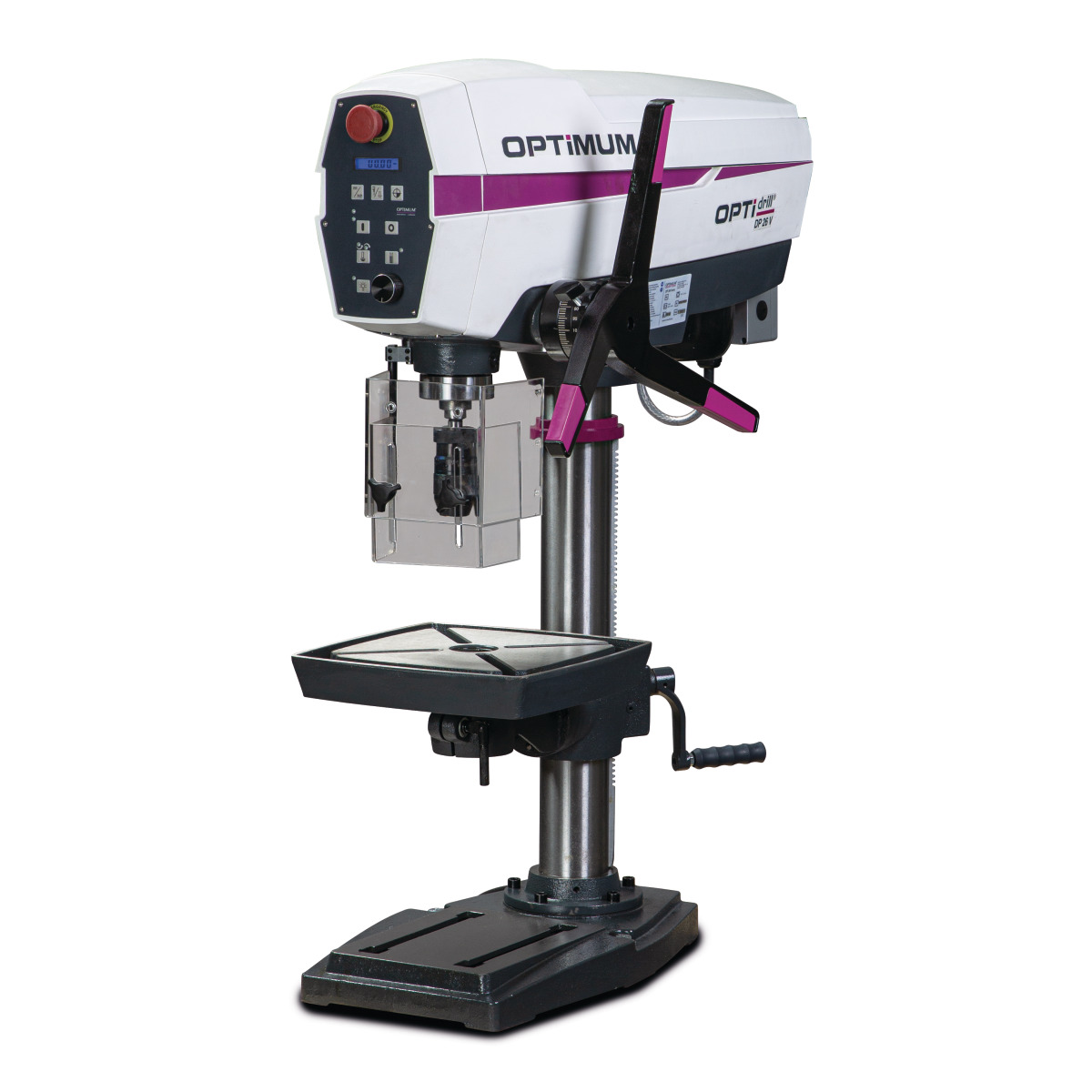

OPTIMUM OPTIdrill DP 26V-T – Bench Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 25 mm maximum / 20 mm continuous; thread tapping up to M 10.

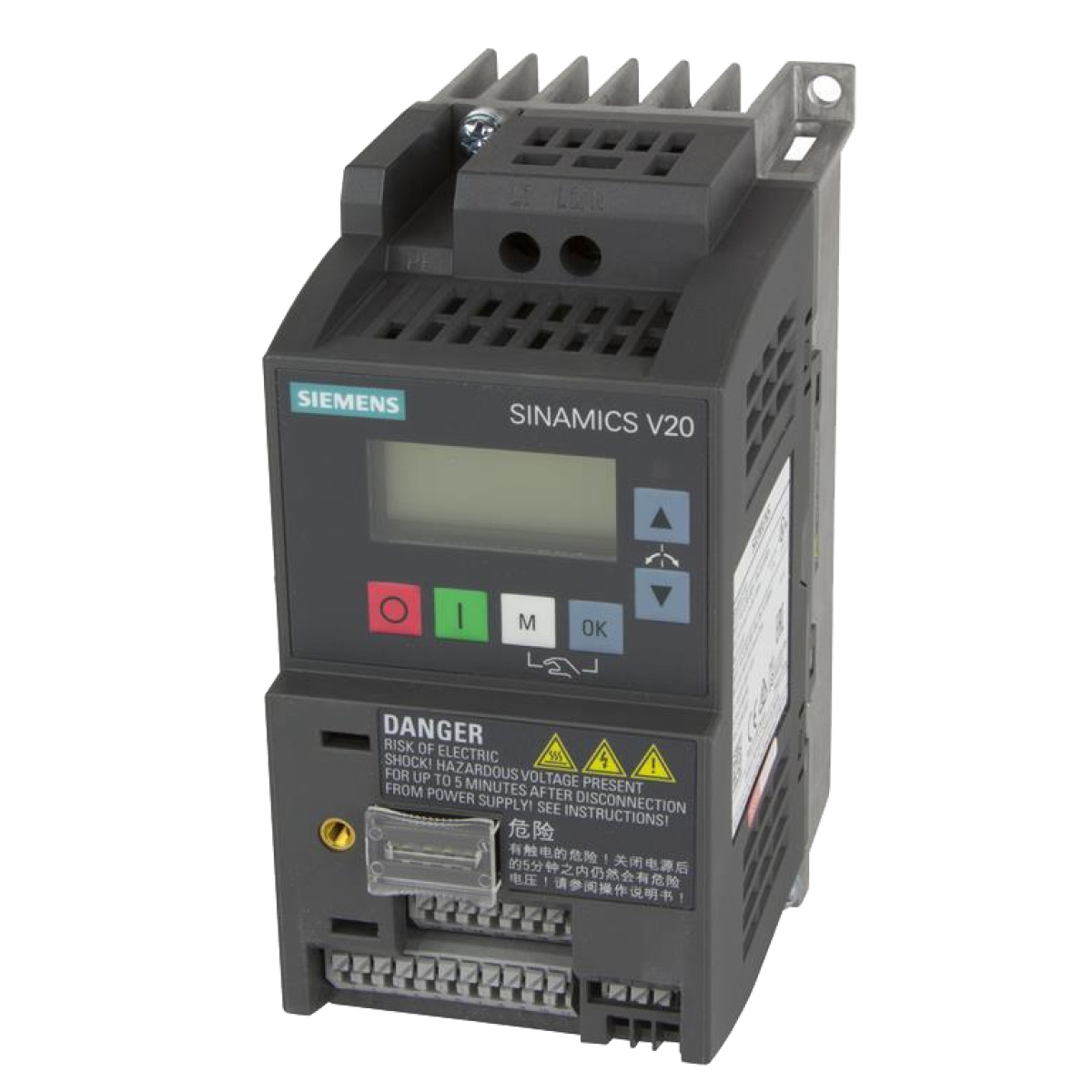

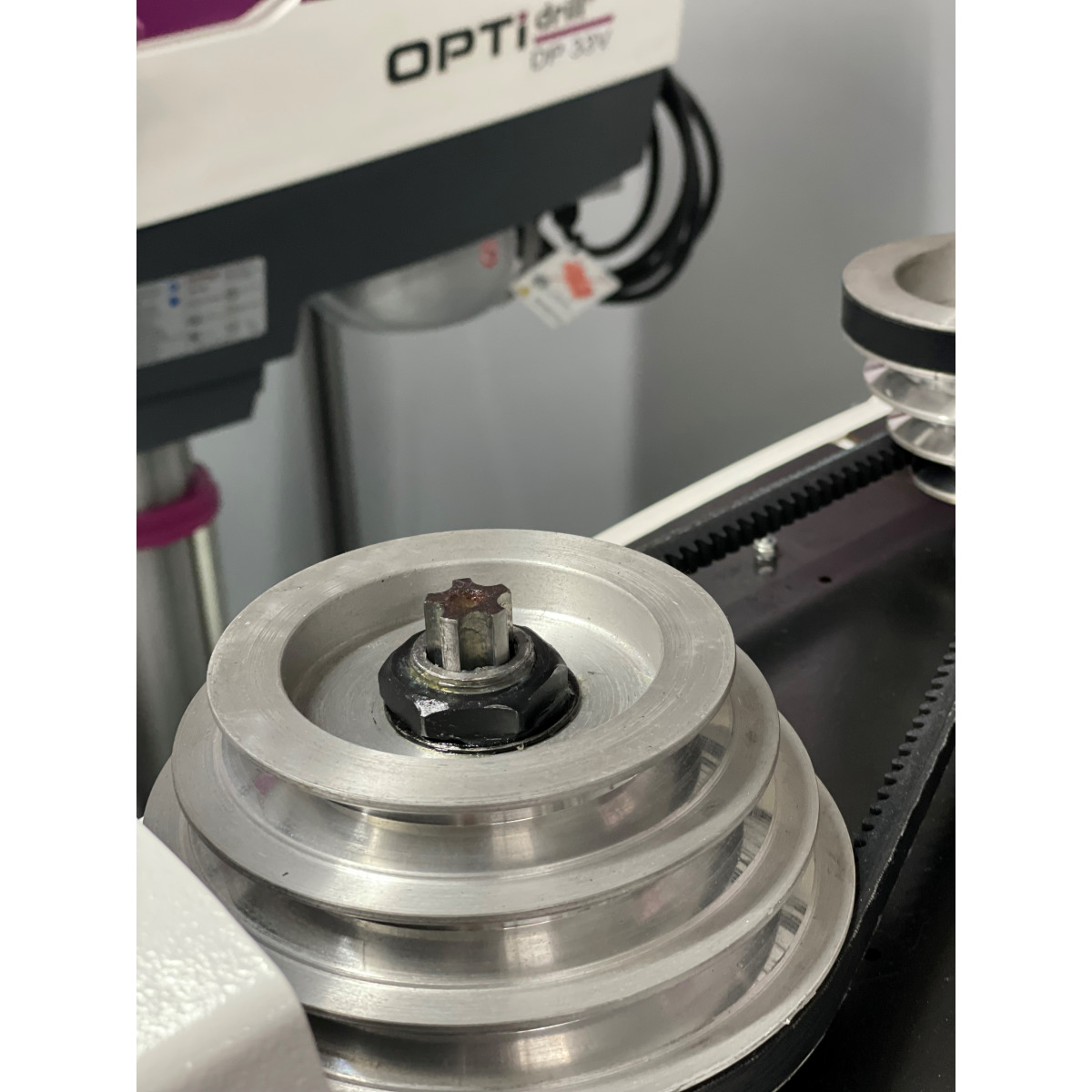

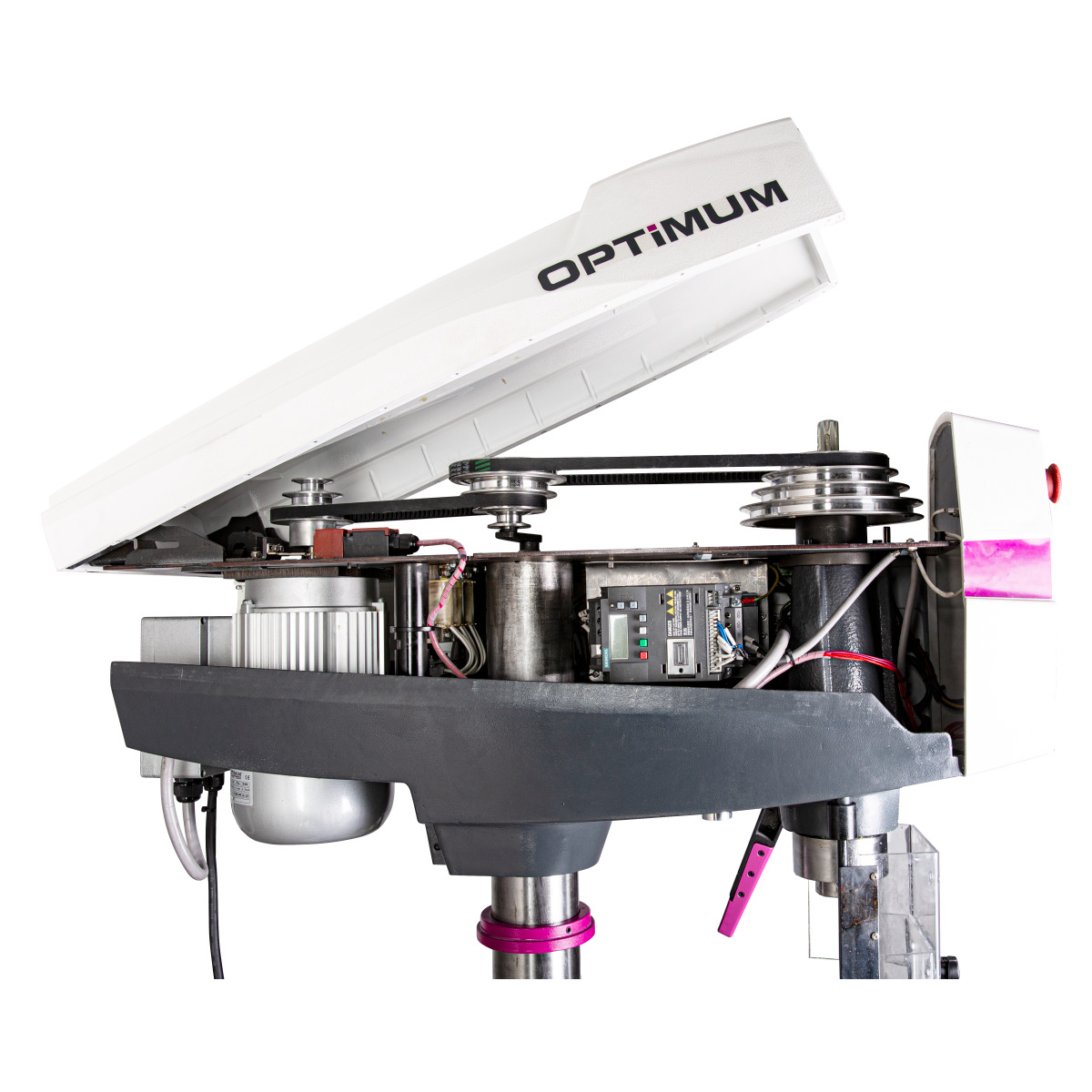

• Drive: SIEMENS SINAMICS V20 frequency inverter; 12 stages electronically adjustable (60 – 3050 RPM); Premium GATES belts; easy belt tension adjustment via toggle lever.
• Drive motor: 0.75 kW spindle motor output.
• Spindle & quill: MT 3 Morse taper; quill stroke 95 mm.

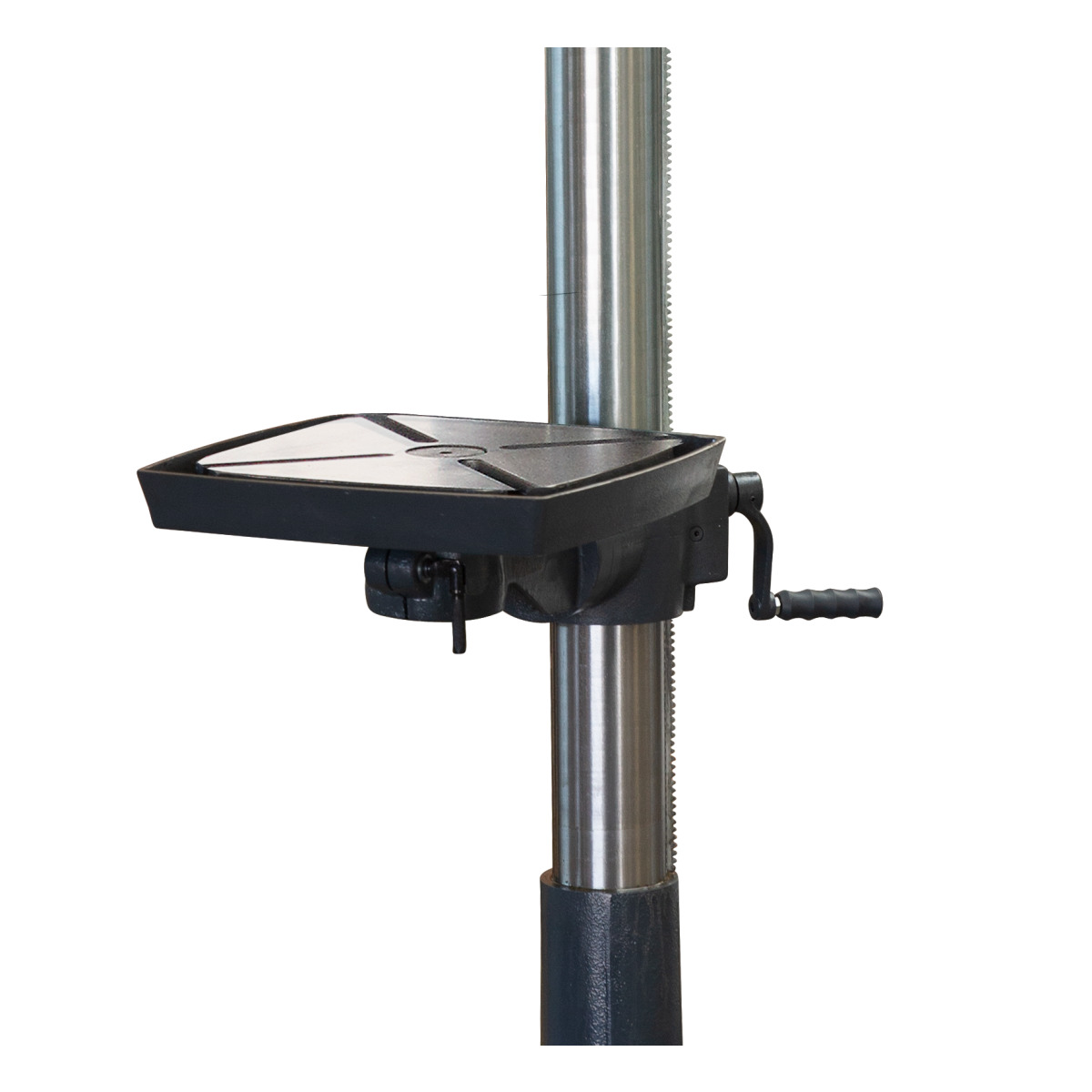

• Drilling table: 308 mm × 308 mm, 12 mm T-slots, 360 ° rotation.
• Column: Cast-iron column Ø 80 mm for stability and vibration absorption.
• Machine base: 202 mm × 265 mm, T-slots 14 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 209 mm; spindle-to-base max 592 mm.
• Electrical supply: 400 V / 50 Hz three-phase, ready for standard workshop power.
• Footprint & mass: 845 mm × 406 mm × 1025 mm; net weight 98 kg.

• قدرة الثقب (S235JR): 25 مم كحد أقصى / 20 مم تشغيل مستمر.
• نظام التشغيل بقشاط (V-belt): 12 سرعات ميكانيكية (60 - 3050 RPM) قابلة للاختيار عبر آلية شد سريع للقشاط.
• محرك التشغيل: خرج محرك عامود الدوران 0.75 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 3؛ سحبة غلاف عامود الدوران 95 مم.
• طاولة الثقب: 308 مم × 308 مم، مجاري T بقياس 12 مم، دوران 360 °.
• العمود: عمود من حديد السكب بقطر 80 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 202 مم × 265 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 209 مم؛ عامود الدوران-إلى-القاعدة حتى 592 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز، جاهز للتشغيل بالكهرباء القياسية للورشة.
• الأبعاد والوزن: 845 مم × 406 مم × 1025 مم؛ الوزن الصافي 98 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

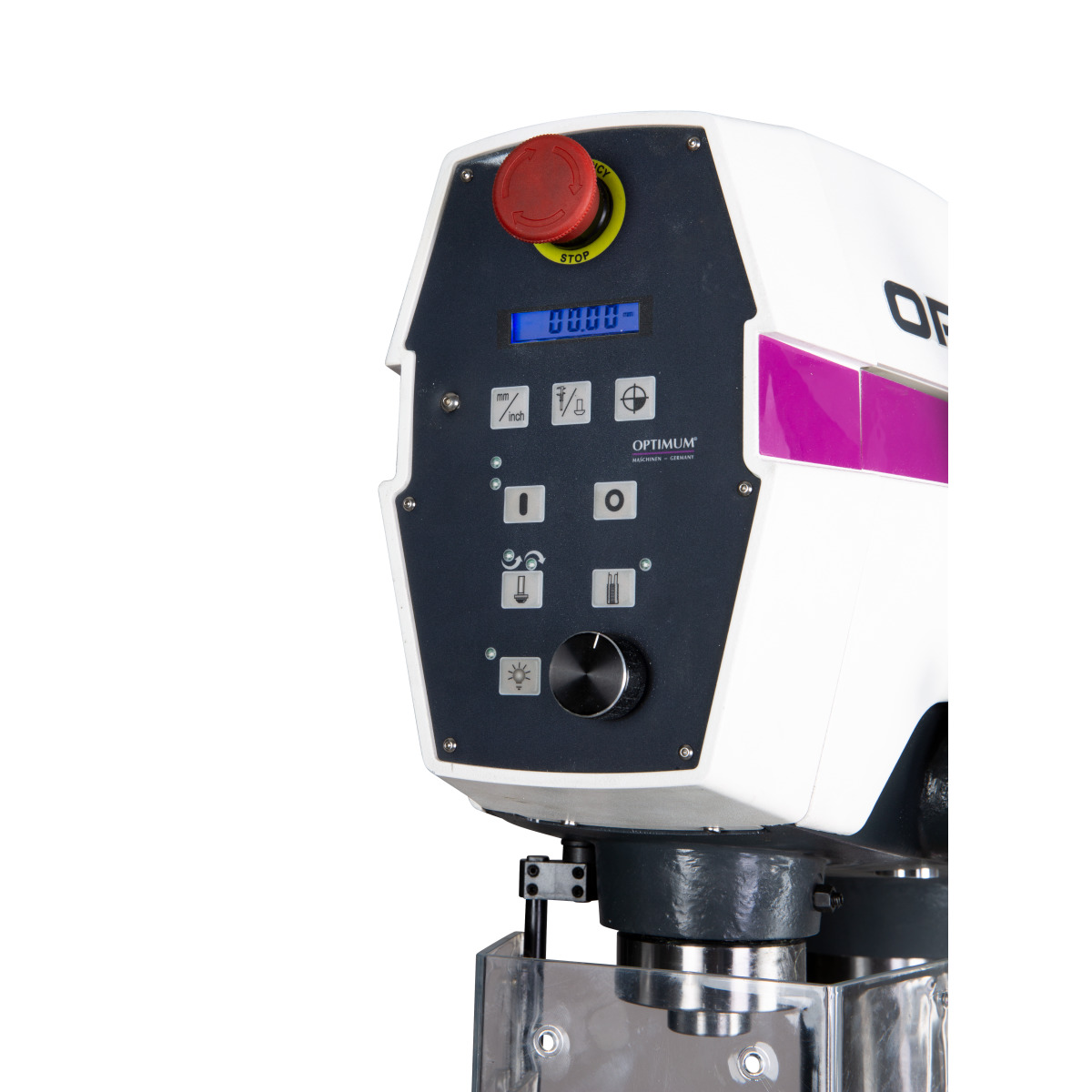

• Operator safety: separate emergency-stop impact switch; 24 V DC safety electrics; V-belt cover with safety interlock; dirt- and water-resistant membrane keypad.
• Precision build: guaranteed spindle runout under 0.02 mm; thick-walled cast-iron column; industrial-grade motor; optimized low-noise spindle design.
• Operator features: integrated LED work lighting (shadow-free); integrated tapping mode (reduced spindle speed); digital depth gauge with stop; integrated machine work light; forward/reverse spindle rotation; coolant collection channel around the table; clockwise / anticlockwise spindle rotation.

• سلامة المشغل: مفتاح إيقاف طارئ مستقل؛ نظام أمان كهربائي 24 V DC؛ غطاء قشاط مع مفتاح أمان؛ لوحة تحكم غشائية مقاومة للأتربة والماء.
• جودة التصنيع: دقة دوران مضمونة أقل من 0.02 مم؛ عمود حديد سكب سميك الجدار؛ محرك صناعي؛ تصميم عامود دوران محسّن للتشغيل الهادئ.
• وسائل راحة المشغل: إضاءة LED مدمجة خالية من الظل في رأس الثقب؛ وضع تسنين مدمج (بسرعة مخففة)؛ مقياس عمق رقمي مع مصد توقف؛ إضاءة عمل مدمجة؛ دوران أمامي/عكسي؛ مجرى تجميع سائل التبريد حول الطاولة؛ دوران يميني/يساري.

Scope of Delivery

محتويات الطرد

• Schnellspannbohrfutter 1-16 mm
• Kegeldorn für Bohrfutter
• T-Nutensteine
• Austreiber

• ظرف ثقب ذاتي القفل 1-16 مم
• Kegeldorn für ظرف ثقب
• صواميل مجاري T
• Austreiber
