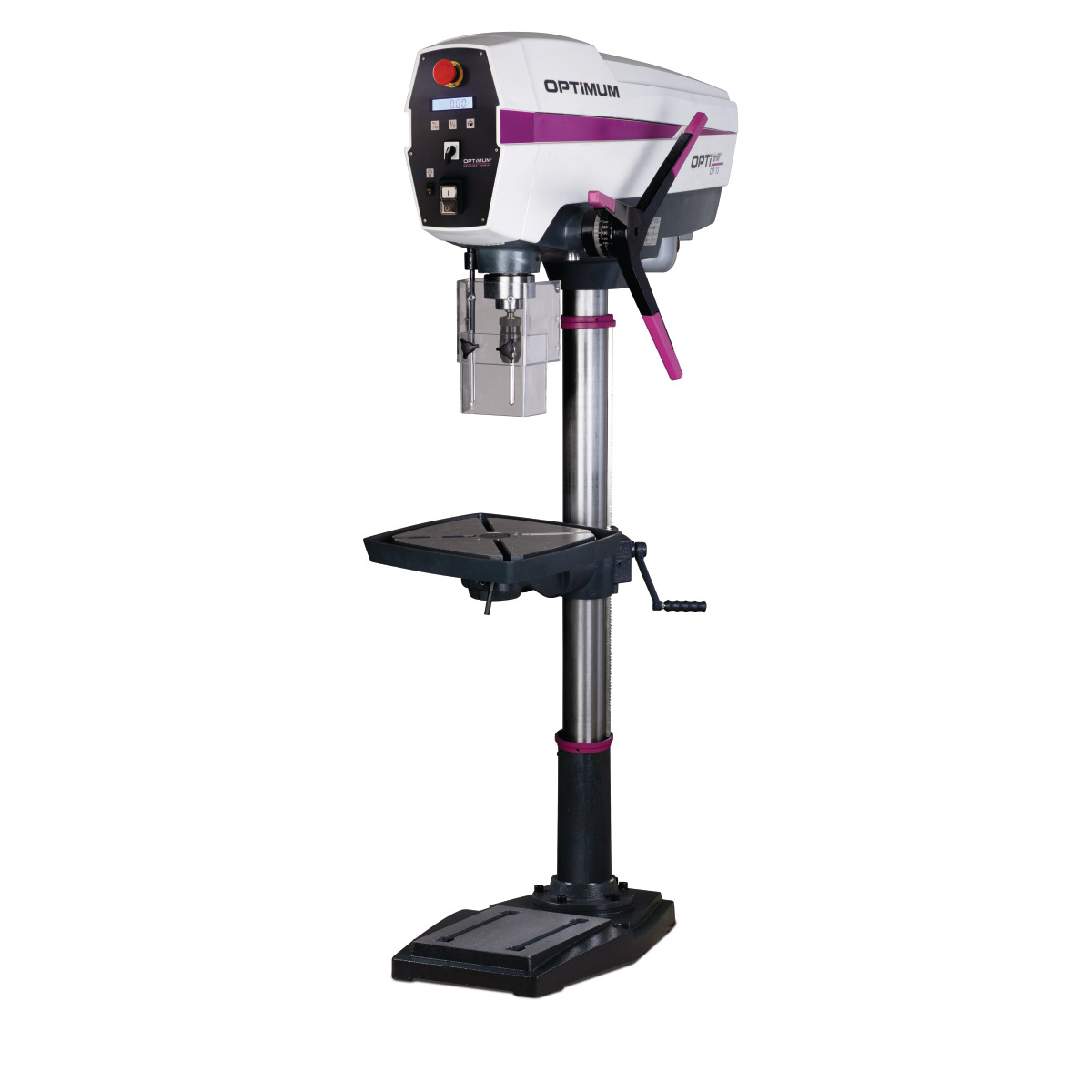

OPTIMUM OPTIdrill DP 33 – Upright Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 30 mm maximum / 25 mm continuous.

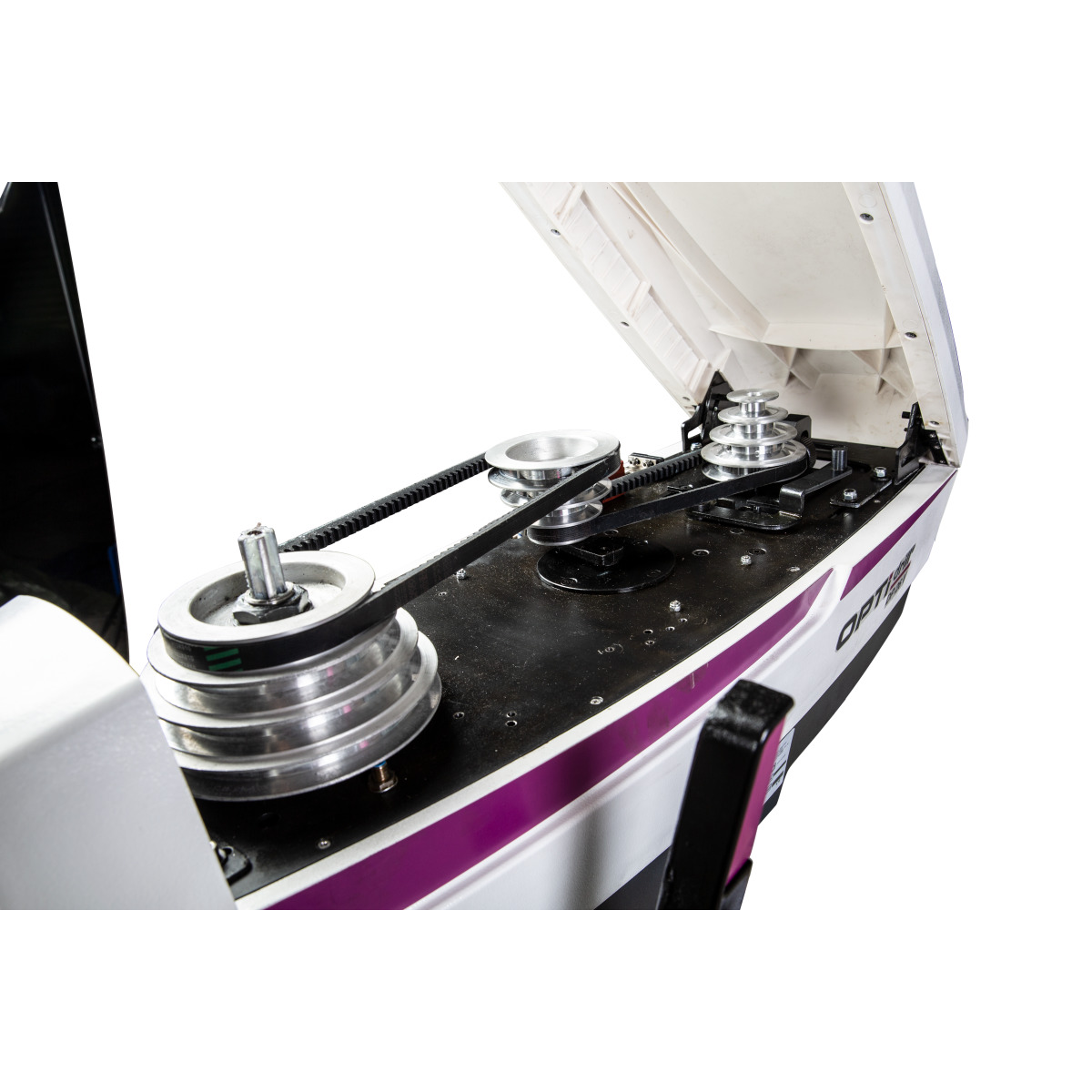

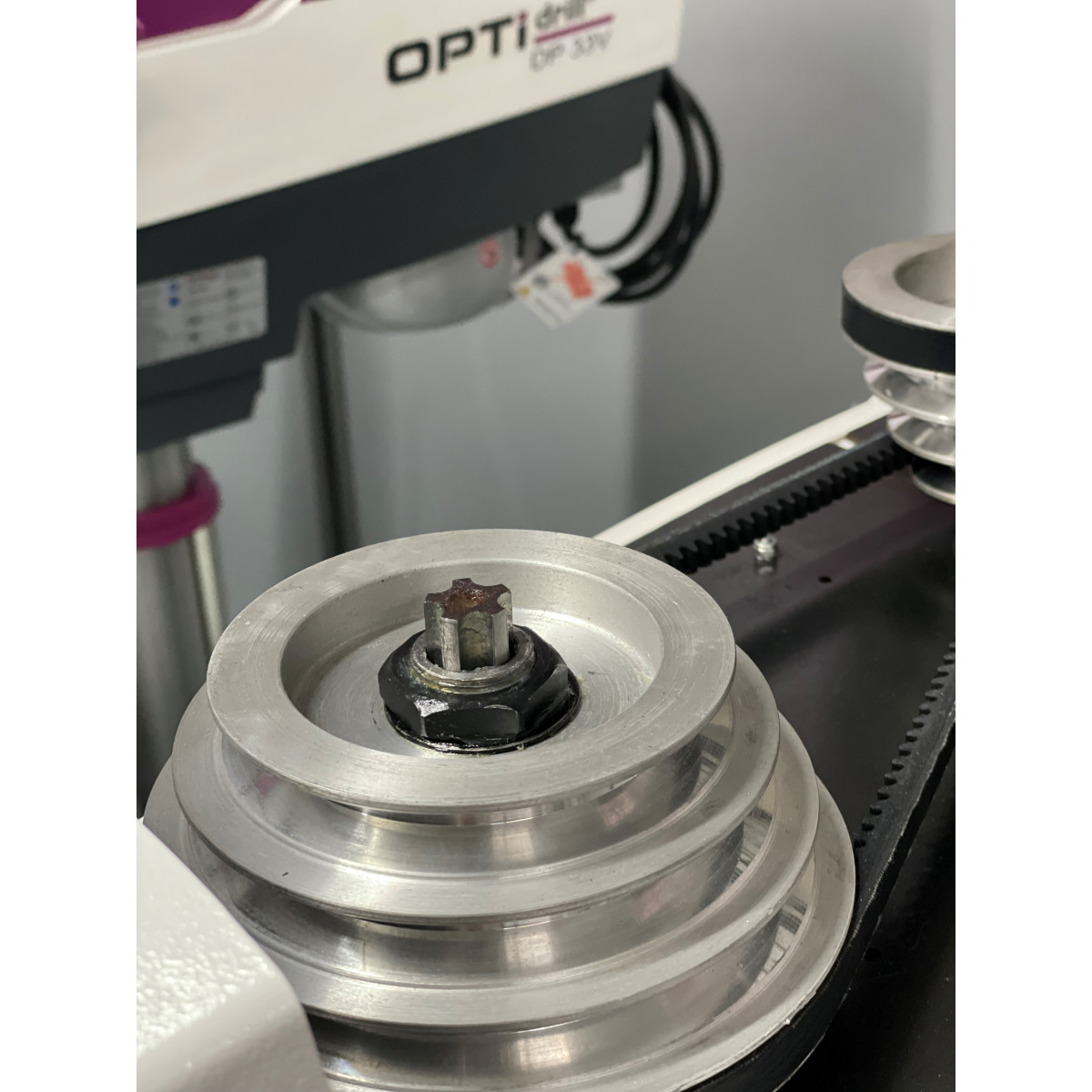

• V-belt drive: 9 mechanical speeds (120 - 1810 RPM) selectable via quick-clamping V-belt mechanism.
• Drive motor: 1.1 kW spindle motor output.
• Spindle & quill: MT 4 Morse taper; quill stroke 125 mm.
• Drilling table: 387 mm × 387 mm, 14 mm T-slots, 360 ° rotation.
• Column: Cast-iron column Ø 92 mm for stability and vibration absorption.
• Machine base: 270 mm × 327 mm, T-slots 16 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 270 mm; spindle-to-base max 1300 mm.
• Electrical supply: 400 V / 50 Hz three-phase, ready for standard workshop power.
• Footprint & mass: 945 mm × 485 mm × 1880 mm; net weight 177 kg.

• قدرة الثقب (S235JR): 30 مم كحد أقصى / 25 مم تشغيل مستمر.
• نظام التشغيل بقشاط (V-belt): 9 سرعات ميكانيكية (120 - 1810 RPM) قابلة للاختيار عبر آلية شد سريع للقشاط.
• محرك التشغيل: خرج محرك عامود الدوران 1.1 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 4؛ سحبة غلاف عامود الدوران 125 مم.
• طاولة الثقب: 387 مم × 387 مم، مجاري T بقياس 14 مم، دوران 360 °.
• العمود: عمود من حديد السكب بقطر 92 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 270 مم × 327 مم، مجاري T بقياس 16 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 270 مم؛ عامود الدوران-إلى-القاعدة حتى 1300 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز، جاهز للتشغيل بالكهرباء القياسية للورشة.
• الأبعاد والوزن: 945 مم × 485 مم × 1880 مم؛ الوزن الصافي 177 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

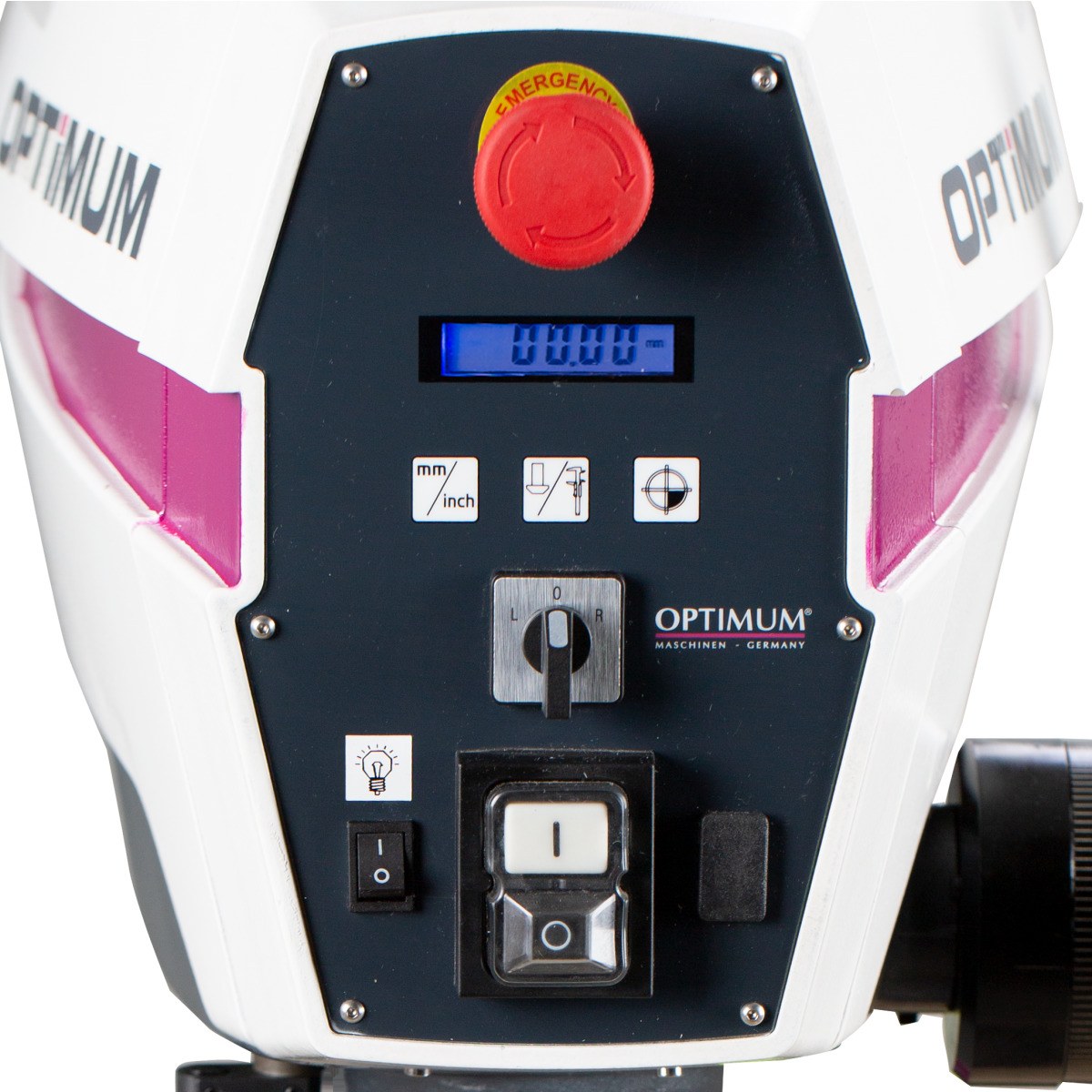

• Operator safety: separate emergency-stop impact switch; 24 V DC safety electrics; V-belt cover with safety interlock.
• Precision build: guaranteed spindle runout under 0.02 mm; thick-walled cast-iron column; industrial-grade motor; optimized low-noise spindle design; Premium GATES quality toothed V-belt for maximum power transmission.
• Operator features: integrated LED work lighting (shadow-free); digital depth gauge with stop; integrated machine work light; coolant collection channel around the table; drilling table tiltable for angled drilling; clockwise / anticlockwise spindle rotation.

• سلامة المشغل: مفتاح إيقاف طارئ مستقل؛ نظام أمان كهربائي 24 V DC؛ غطاء قشاط مع مفتاح أمان.
• جودة التصنيع: دقة دوران مضمونة أقل من 0.02 مم؛ عمود حديد سكب سميك الجدار؛ محرك صناعي؛ تصميم عامود دوران محسّن للتشغيل الهادئ.
• وسائل راحة المشغل: إضاءة LED مدمجة خالية من الظل في رأس الثقب؛ مقياس عمق رقمي مع مصد توقف؛ إضاءة عمل مدمجة؛ مجرى تجميع سائل التبريد حول الطاولة؛ طاولة الثقب قابلة للإمالة للثقب بزوايا؛ دوران يميني/يساري.

Scope of Delivery

محتويات الطرد

• Quick-release drill chuck 0 - 16 mm
• T-Nutensteine
• Outing
• Adapter MT 4-B16
• Operating tool

• ظرف ثقب ذاتي القفل 0 - 16 مم
• صواميل مجاري T
• Austreiber
• Adapter MT 4-B16
• Bedienwerkzeug
