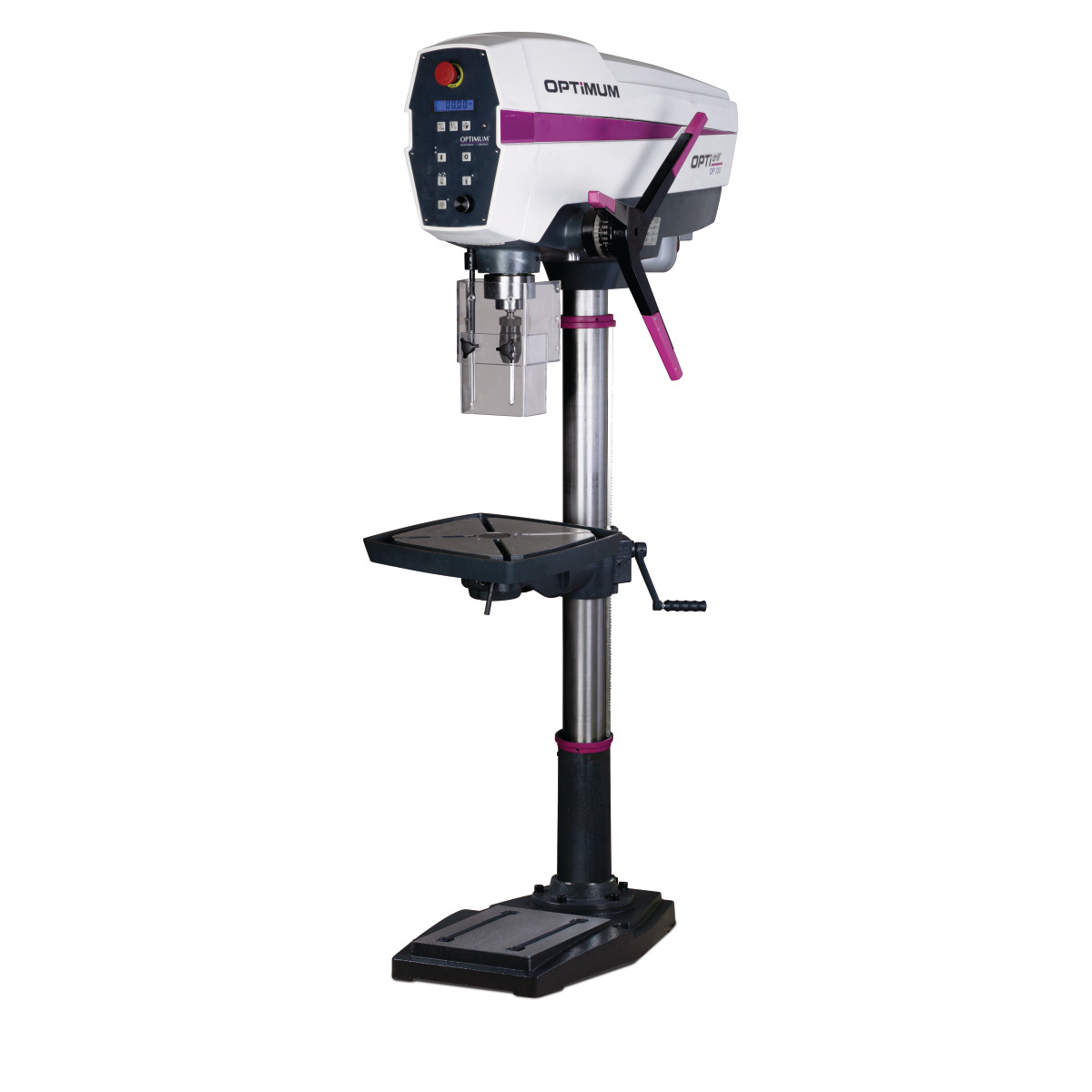

OPTIMUM OPTIdrill DP 33V – Upright Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 30 mm maximum / 25 mm continuous; thread tapping up to M 12.

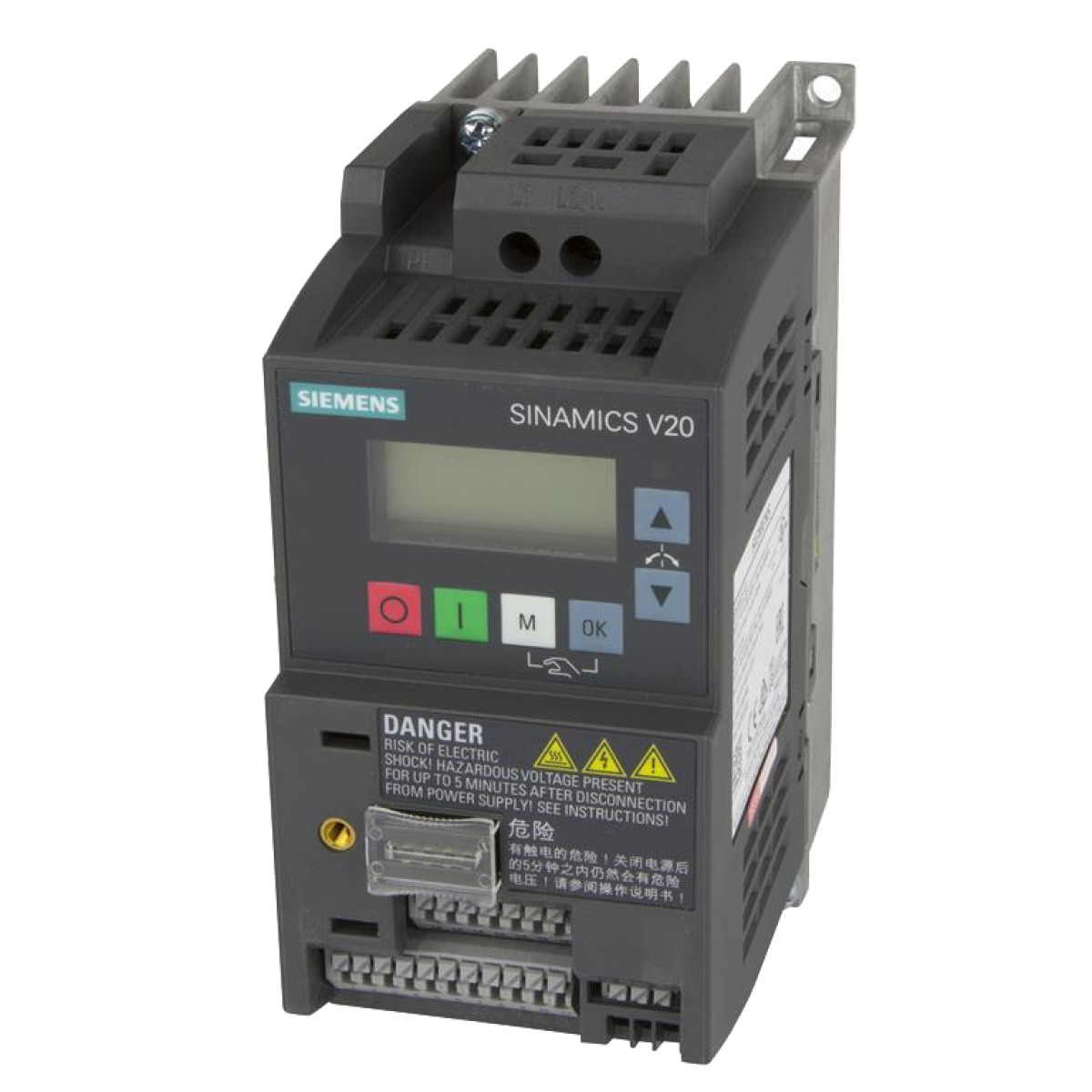

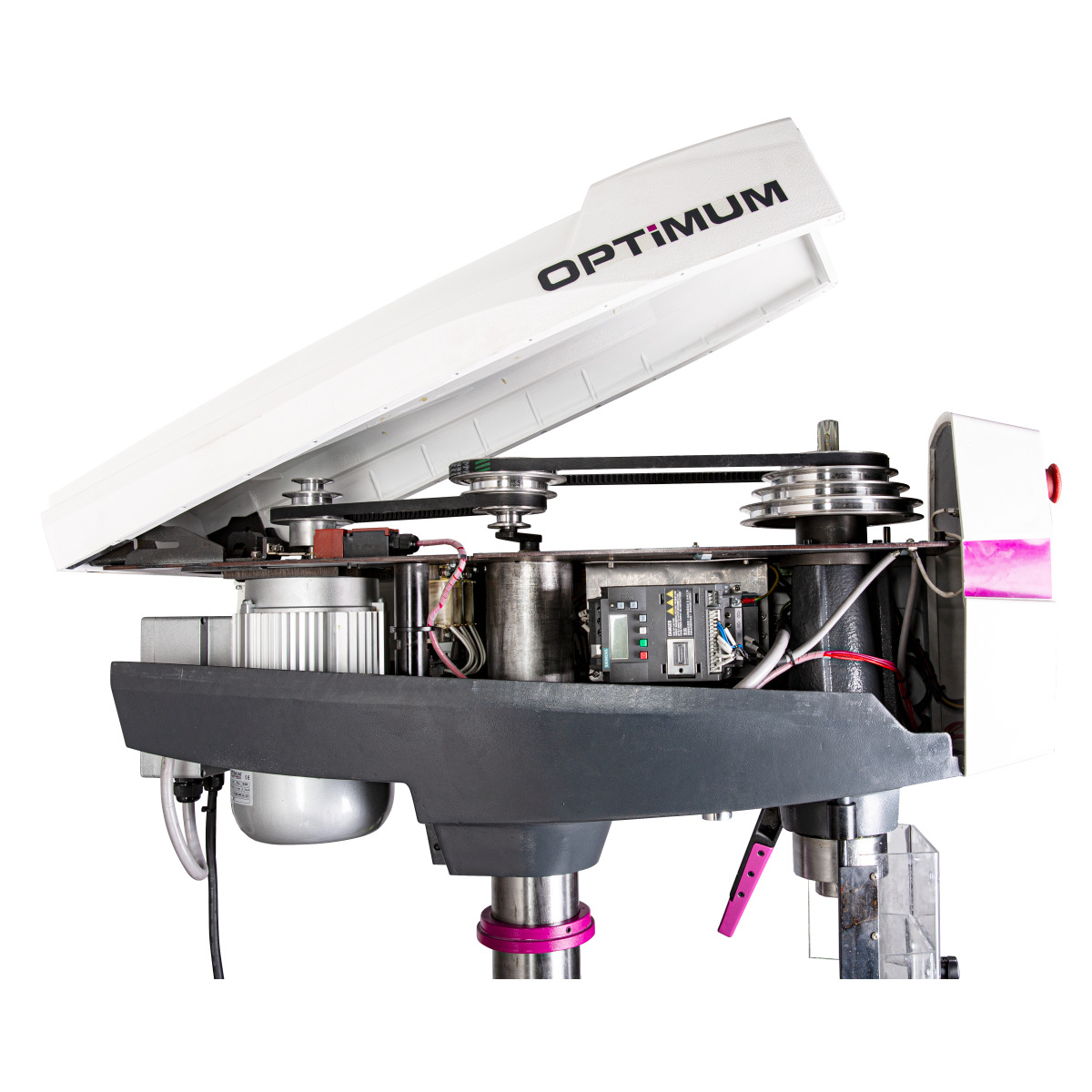

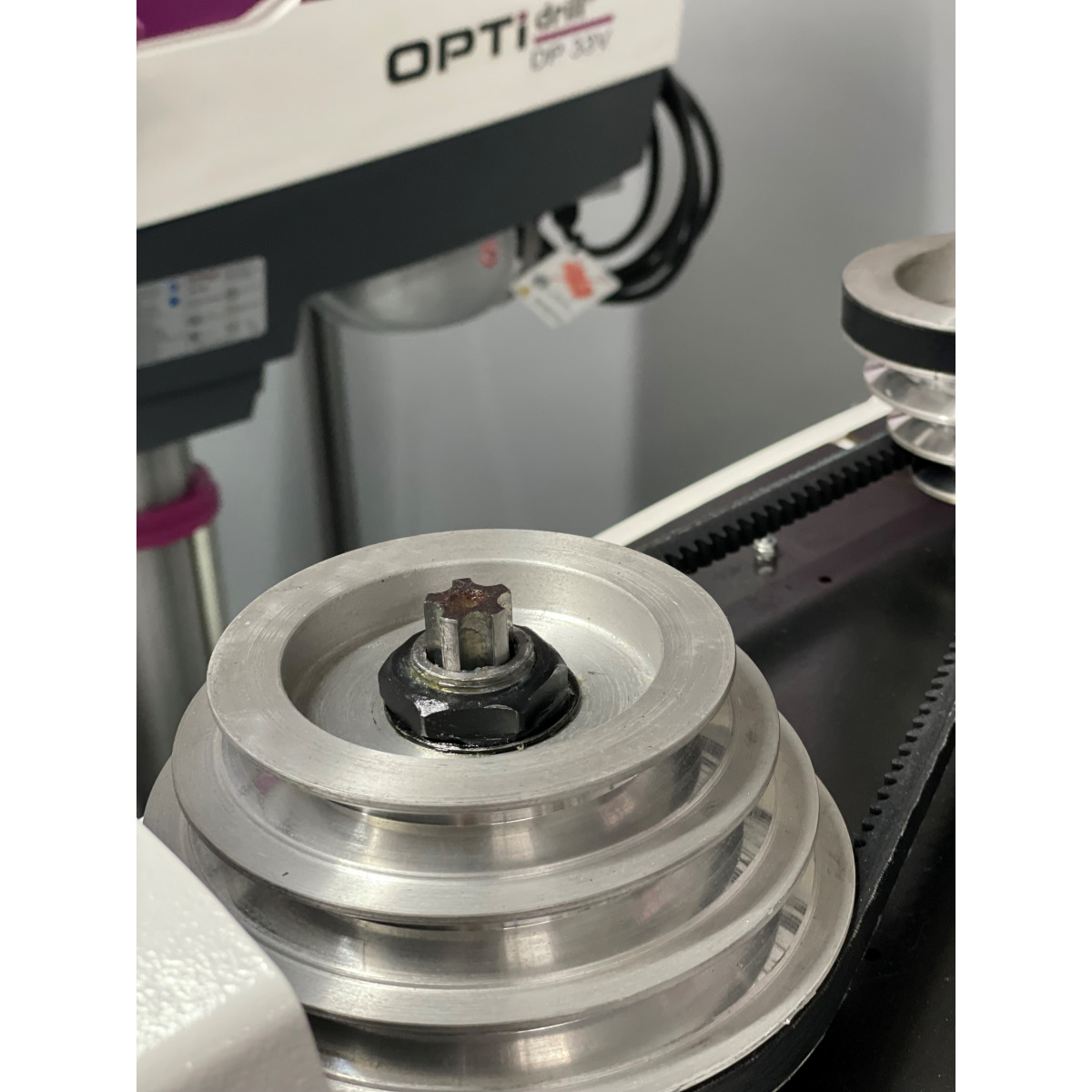

• Drive: SIEMENS SINAMICS V20 frequency inverter; 9 stages electronically adjustable (70 – 2800 RPM); Premium GATES belts; easy belt tension adjustment via toggle lever.
• Drive motor: 1.1 kW spindle motor output.
• Spindle & quill: MT 4 Morse taper; quill stroke 125 mm.

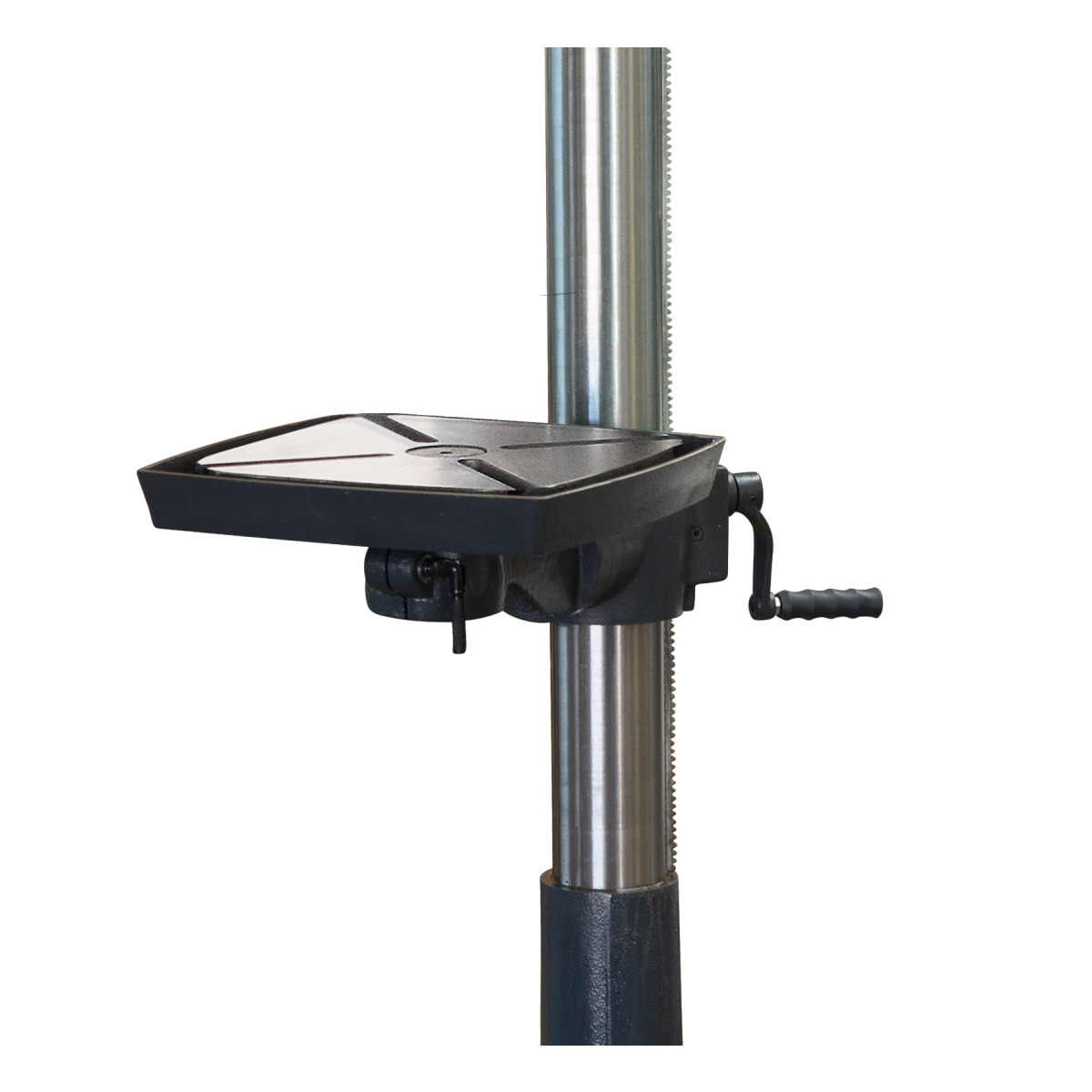

• Drilling table: 387 mm × 387 mm, 14 mm T-slots, 360 ° rotation.
• Column: Cast-iron column Ø 92 mm for stability and vibration absorption.
• Machine base: 270 mm × 327 mm, T-slots 16 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 270 mm; spindle-to-base max 1300 mm.
• Electrical supply: 400 V / 50 Hz three-phase, ready for standard workshop power.
• Footprint & mass: 945 mm × 480 mm × 1880 mm; net weight 177 kg.

• قدرة الثقب (S235JR): 30 مم كحد أقصى / 25 مم تشغيل مستمر.
• نظام التشغيل بقشاط (V-belt): 9 سرعات ميكانيكية (70 - 2800 RPM) قابلة للاختيار عبر آلية شد سريع للقشاط.
• محرك التشغيل: خرج محرك عامود الدوران 1.1 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 4؛ سحبة غلاف عامود الدوران 125 مم.
• طاولة الثقب: 387 مم × 387 مم، مجاري T بقياس 14 مم، دوران 360 °.
• العمود: عمود من حديد السكب بقطر 92 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 270 مم × 327 مم، مجاري T بقياس 16 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 270 مم؛ عامود الدوران-إلى-القاعدة حتى 1300 مم.
• التغذية الكهربائية: 400 V / 50 Hz تغذية ثلاثية فاز، جاهز للتشغيل بالكهرباء القياسية للورشة.
• الأبعاد والوزن: 945 مم × 480 مم × 1880 مم؛ الوزن الصافي 177 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

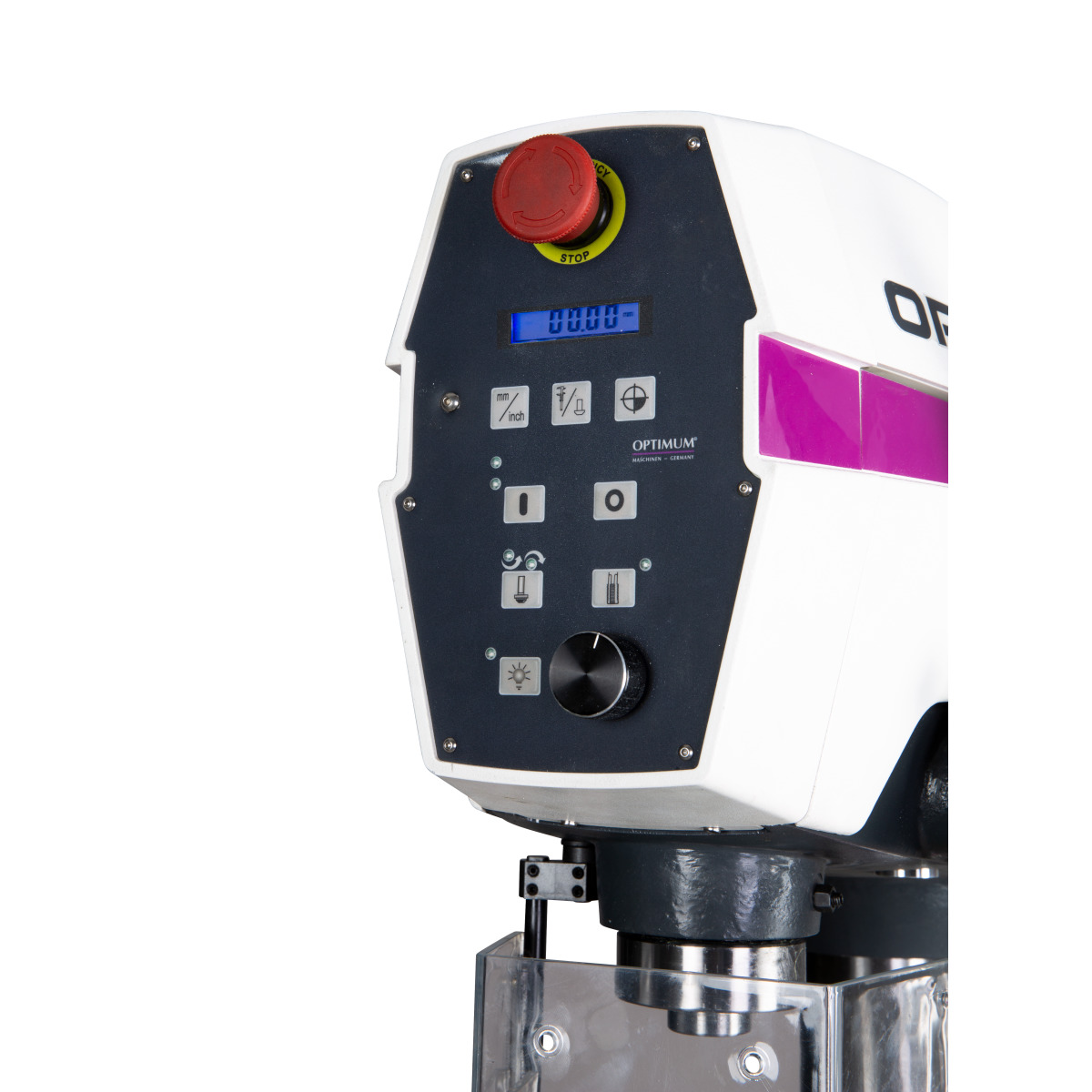

• Operator safety: separate emergency-stop impact switch; 24 V DC safety electrics; V-belt cover with safety interlock; dirt- and water-resistant membrane keypad.
• Precision build: guaranteed spindle runout under 0.02 mm; thick-walled cast-iron column; industrial-grade motor; optimized low-noise spindle design.
• Operator features: integrated LED work lighting (shadow-free); integrated tapping mode (reduced spindle speed); digital depth gauge with stop; integrated machine work light; forward/reverse spindle rotation; coolant collection channel around the table; clockwise / anticlockwise spindle rotation.

• سلامة المشغل: مفتاح إيقاف طارئ مستقل؛ نظام أمان كهربائي 24 V DC؛ غطاء قشاط مع مفتاح أمان؛ لوحة تحكم غشائية مقاومة للأتربة والماء.
• جودة التصنيع: دقة دوران مضمونة أقل من 0.02 مم؛ عمود حديد سكب سميك الجدار؛ محرك صناعي؛ تصميم عامود دوران محسّن للتشغيل الهادئ.
• وسائل راحة المشغل: إضاءة LED مدمجة خالية من الظل في رأس الثقب؛ وضع تسنين مدمج (بسرعة مخففة)؛ مقياس عمق رقمي مع مصد توقف؛ إضاءة عمل مدمجة؛ دوران أمامي/عكسي؛ مجرى تجميع سائل التبريد حول الطاولة؛ دوران يميني/يساري.

Scope of Delivery

محتويات الطرد

• Quick-action drill chuck 0 - 16 mm
• T-nuts
• Extractor
• Adapter MT 4-B16
• Operating tool

• ظرف ثقب ذاتي القفل 0 - 16 مم
• صواميل مجاري T
• Austreiber
• Adapter MT 4-B16
• Bedienwerkzeug
