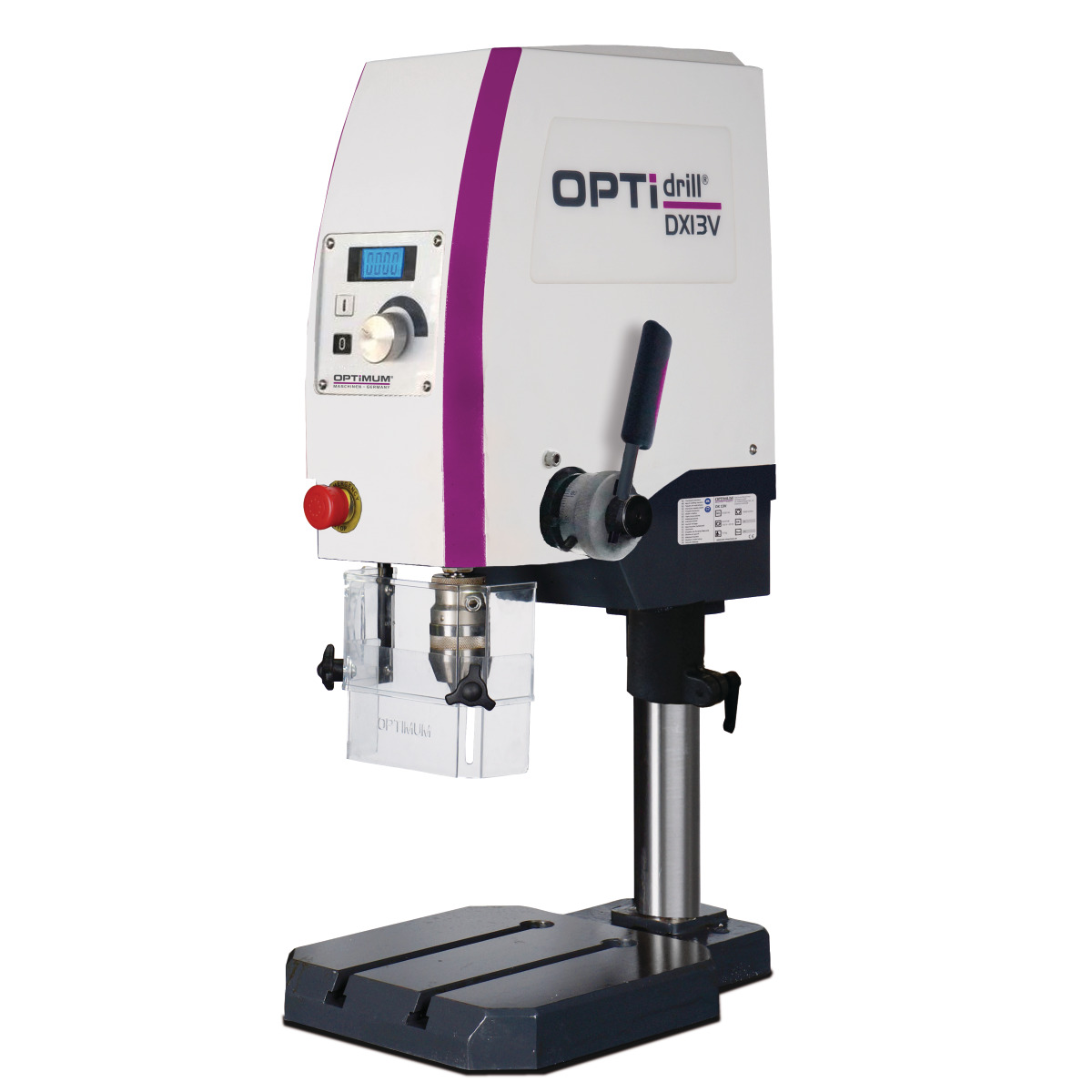

The OPTIMUM OPTIdrill DX 13V is a precision benchtop drilling machine engineered for light industrial workshops, maintenance departments, professional craftsmen, and technical training centers. With a V-belt drive with 100 - 3000 RPM range, a 13 mm drilling capacity in S235JR steel, and a precision-machined cast-iron column, it delivers accurate, repeatable performance for metalworking, maintenance, and small-batch production.
مثقاب طاولة معدني دقيق مصمم لورش الصناعة الخفيفة وأقسام الصيانة والحرفيين المحترفين ومراكز التدريب التقني. ونظام تشغيل بقشاط (V-belt) بنطاق 100 - 3000 RPM، وقدرة ثقب 13 مم في الفولاذ S235JR، وعمود من حديد السكب دقيق التصنيع، يوفر أداءً دقيقاً ومتكرراً لمعالجة المعادن والصيانة والإنتاج بكميات صغيرة.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): 13 mm maximum / 11 mm continuous.
- Vario belt drive: continuously adjustable speed (100 – 3000 RPM) via electronic speed control (potentiometer); speed changes while spindle is running; permanent optimal motor efficiency.
- Drive motor: 0.85 kW spindle motor output.
- Spindle & quill: B16 direct spindle mount (chuck mounted directly); quill stroke 60 mm.
- Column: Cast-iron column Ø 60 mm for stability and vibration absorption.

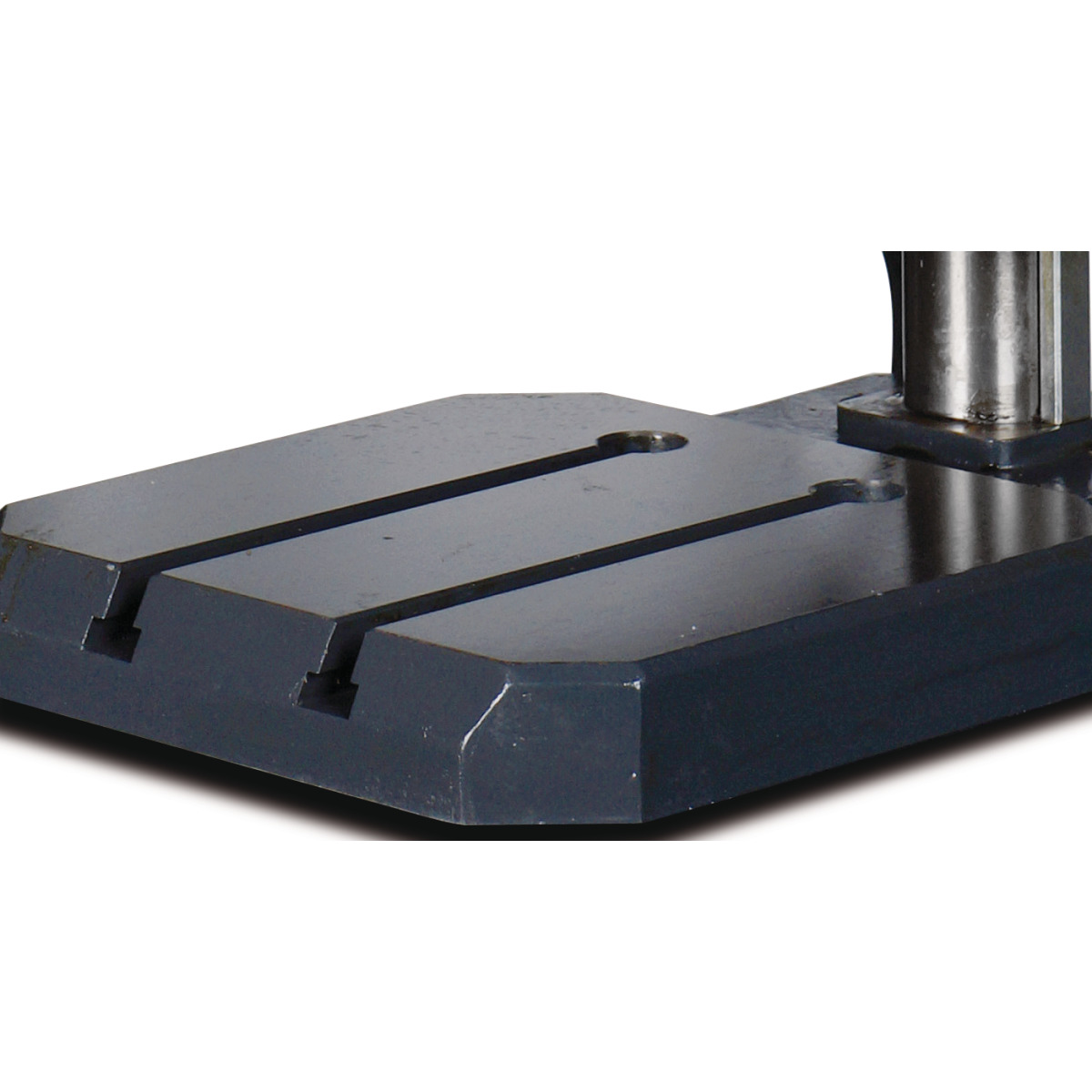

- Machine base: 280 mm × 290 mm, T-slots 14 mm (×2) for direct workpiece clamping.
- Throat reach: 235 mm.
- Electrical supply: 230 V / 50 Hz single-phase, ready for standard workshop power.
- Footprint & mass: 517 mm × 325 mm × 895 mm; net weight 51 kg.
- قدرة الثقب (S235JR): 13 مم كحد أقصى / 11 مم تشغيل مستمر.
- نظام التشغيل بقشاط (V-belt): بنطاق 100 - 3000 RPM.
- محرك التشغيل: خرج محرك عامود الدوران 0.85 كيلوواط.
- عامود الدوران والغلاف: حاضنة B16؛ سحبة غلاف عامود الدوران 60 مم.
- العمود: عمود من حديد السكب بقطر 60 مم للثبات وامتصاص الاهتزاز.
- قاعدة الآلة: 280 مم × 290 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
- المسافة الأفقية: 235 مم.
- التغذية الكهربائية: 230 V / 50 Hz أحادي الطور، جاهز للتشغيل بالكهرباء القياسية للورشة.
- الأبعاد والوزن: 517 مم × 325 مم × 895 مم؛ الوزن الصافي 51 كجم.
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع

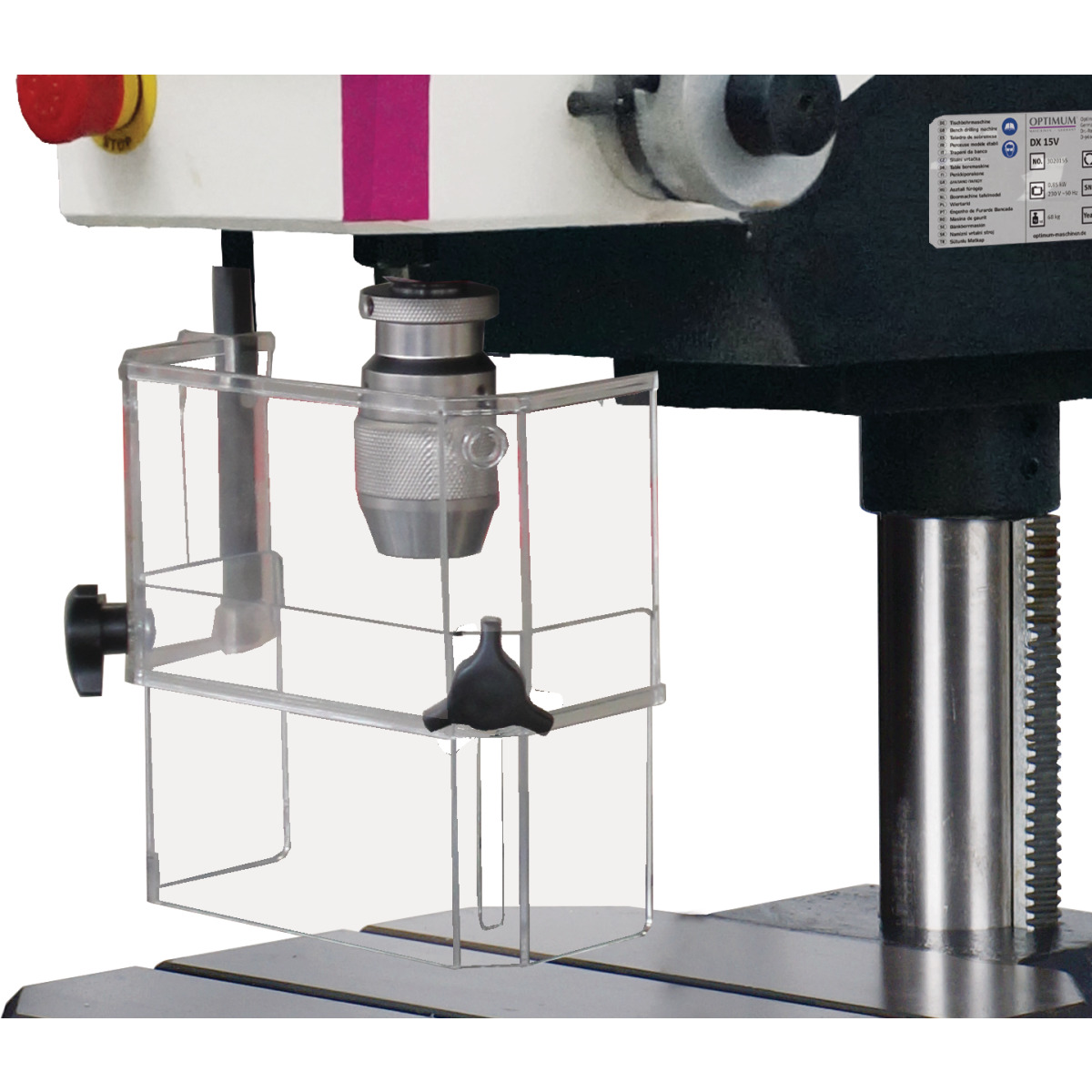

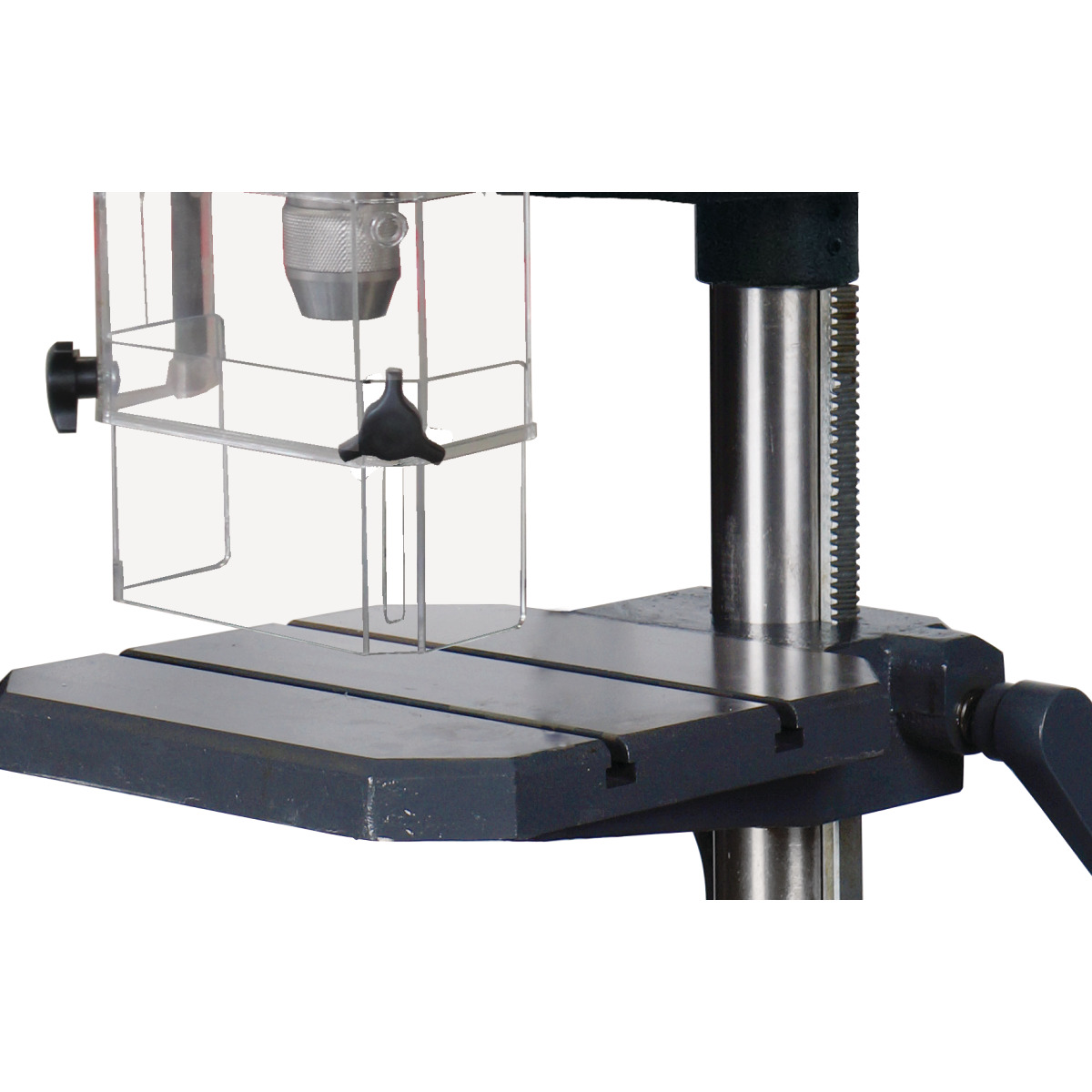

- Operator safety: separate emergency-stop impact switch; height-adjustable safety screen/guard with interlock switch; dirt- and water-resistant membrane keypad.
- Precision build: guaranteed spindle runout under 0.03 mm; precision ball bearings on spindle; aluminum drive pulleys; thick-walled cast-iron column; massive ribbed cast base plate.

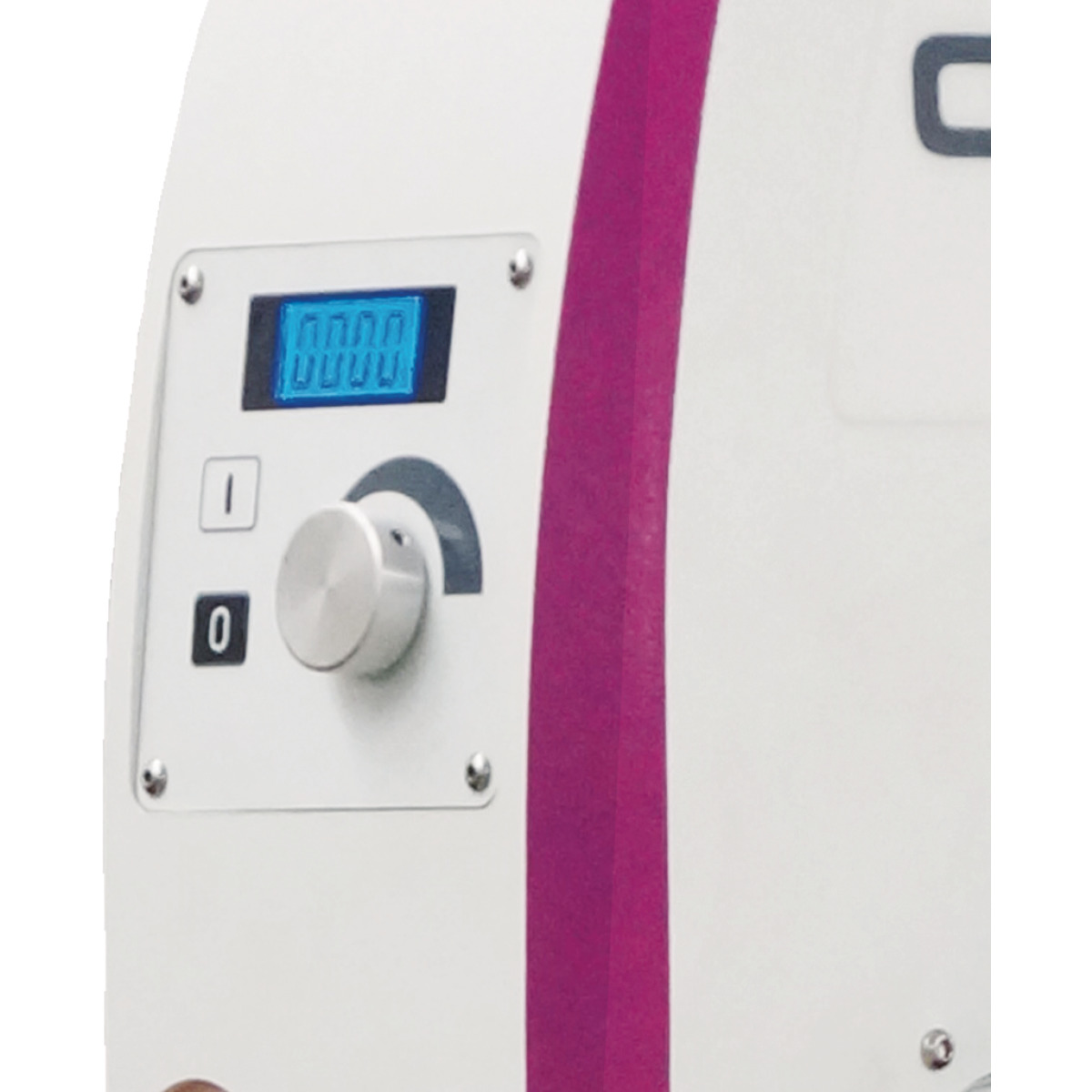

- Operator features: digital speed display; stepless speed control via potentiometer; height-adjustable drill head; EMC filter class C2 compliant.
- سلامة المشغل: مفتاح إيقاف طارئ مستقل؛ حاجز وقائي قابل للضبط بمفتاح إغلاق؛ لوحة تحكم غشائية مقاومة للأتربة والماء.
- جودة التصنيع: دقة دوران مضمونة أقل من 0.03 مم؛ حوامل كروية دقيقة لعامود الدوران؛ بكرات تشغيل ألومنيوم؛ عمود حديد سكب سميك الجدار؛ قاعدة صب ثقيلة مصفوفة.
- وسائل راحة المشغل: شاشة سرعة رقمية؛ التحكم بالسرعة عبر مقاومة متغيرة؛ رأس ثقب قابل لضبط الارتفاع؛ متوافق مع فئة مرشح EMC C2.
Scope of Delivery
محتويات الطرد
- Keyless chuck (1 - 13 mm)
- ظرف ثقب ذاتي القفل (1 - 13 مم)
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Column diameter60 mm
- Length (product) approx.517 mm
- Width/depth (product) approx.325 mm
- Height (product) approx.895 mm
- Net weight approx.51 kg
Drilling performance
- Drilling performance steel (S235JR)13 mm
- Continuous drilling performance steel (S235JR)11 mm
Speed range
- Speed range100 - 3000 min¯¹
- Speed controlelectronically adjustable
Electrical Data
- Supply voltage230 V
- Mains frequency50 Hz
Machine base
- Machine base workspace length280 mm
- Machine base workspace width290 mm
- Machine base T-groove number2
Spindle & Tool Holder
- Quill stroke60 mm
- Spindle taperB16
- Reach235 mm
Motor(s)
- Spindle motor drive output0.85 kW
