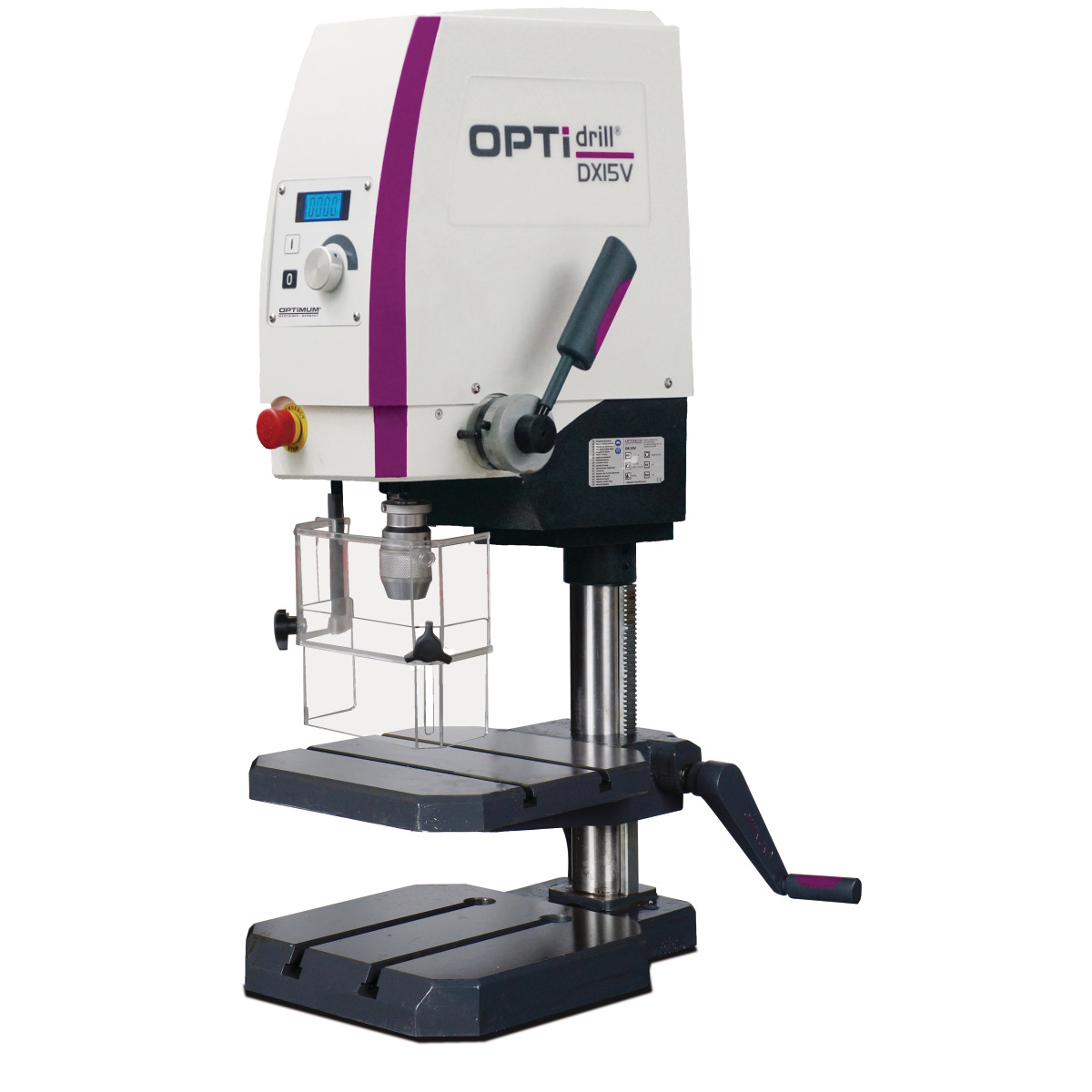

OPTIMUM OPTIdrill DX 15V – Bench Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 15 mm maximum / 12 mm continuous.
• Vario belt drive: continuously adjustable speed (100 – 3000 RPM) via electronic speed control (potentiometer); speed changes while spindle is running; permanent optimal motor efficiency.
• Drive motor: 0.85 kW spindle motor output.
• Spindle & quill: MT 2 Morse taper; quill stroke 60 mm.

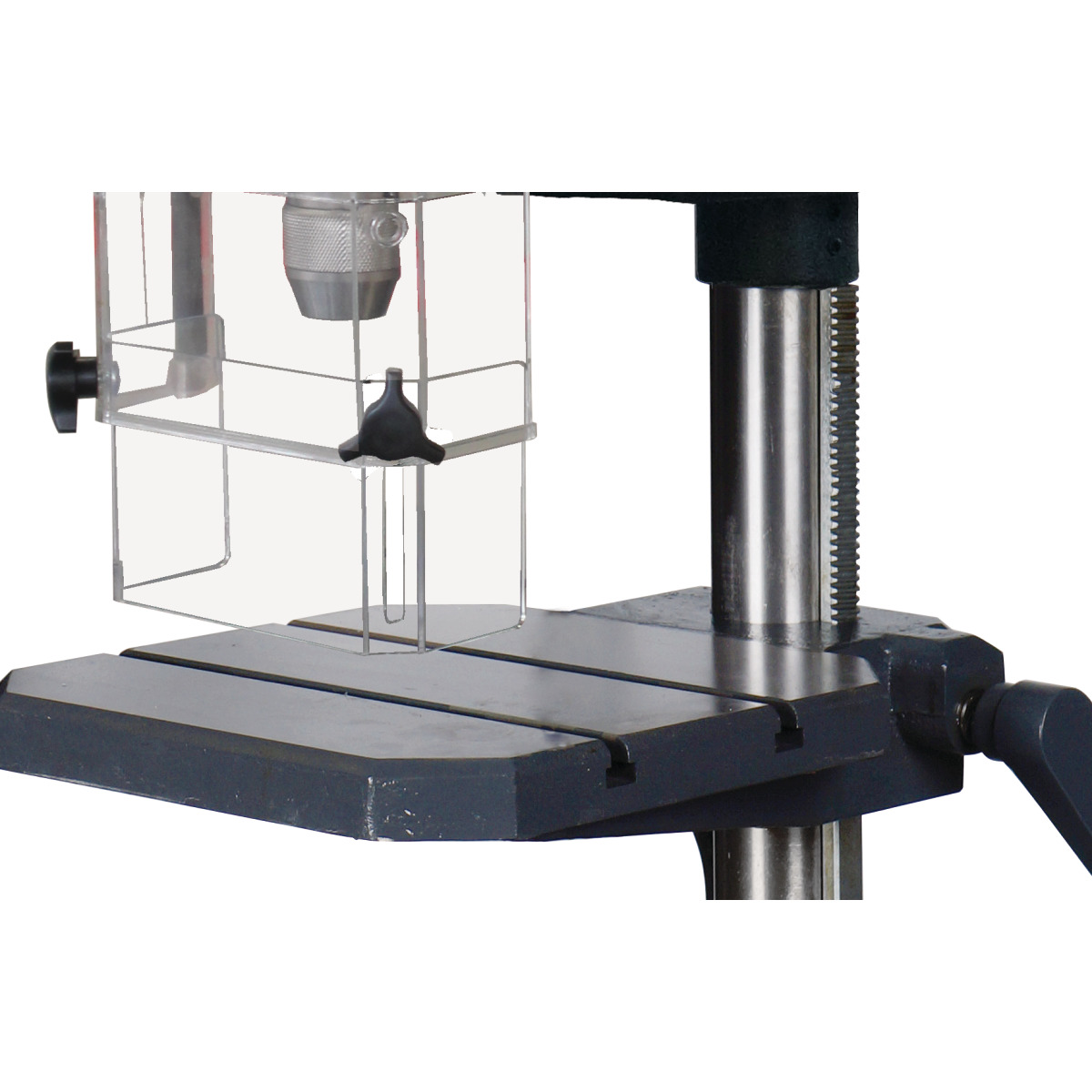

• Drilling table: 290 mm × 290 mm, 10 mm T-slots.
• Column: Cast-iron column Ø 60 mm for stability and vibration absorption.

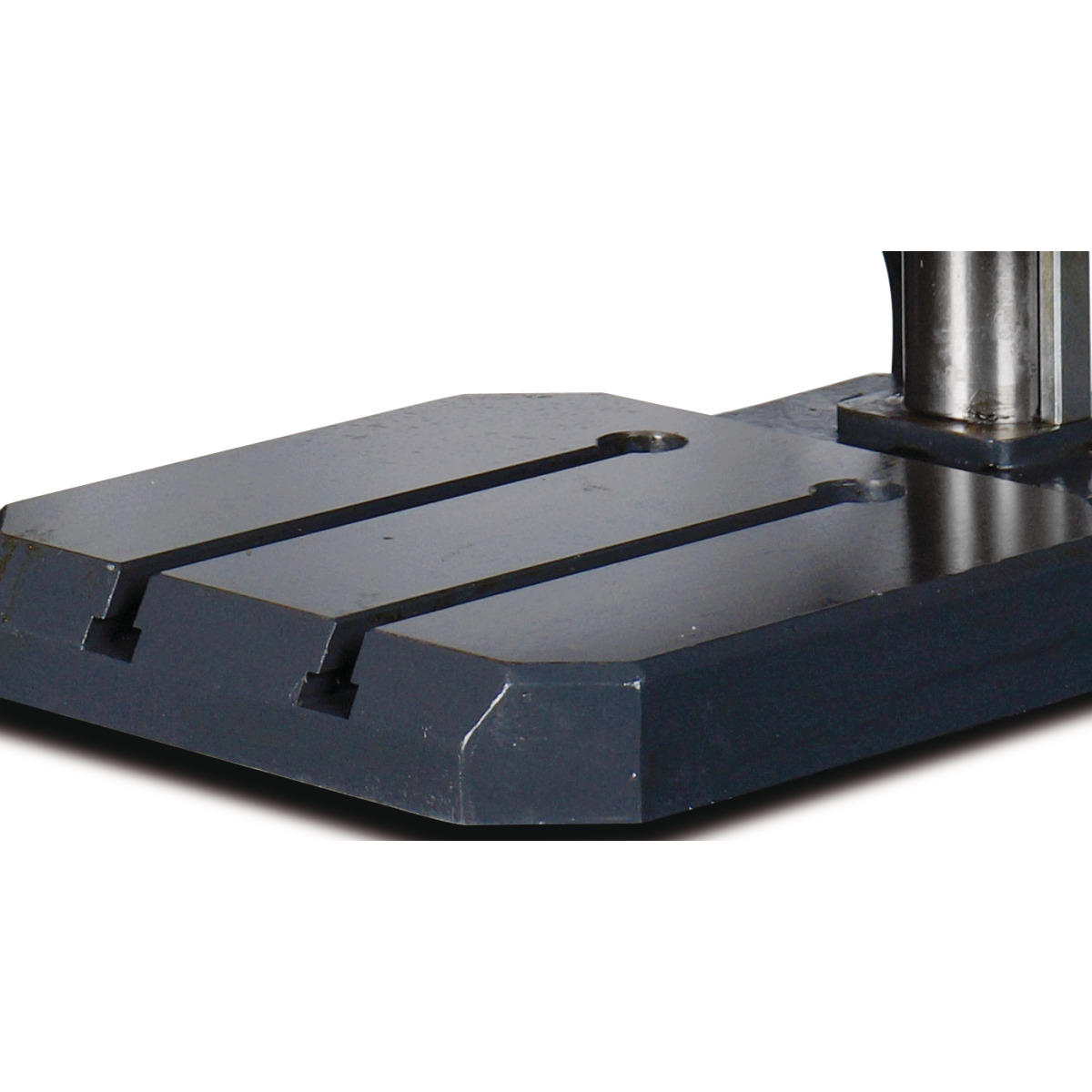

• Machine base: 290 mm × 280 mm, T-slots 14 mm (×2) for direct workpiece clamping.
• Reach & clearance: Throat 235 mm; spindle-to-base max 375 mm.
• Electrical supply: 230 V / 50 Hz single-phase, ready for standard workshop power.
• Footprint & mass: 425 mm × 475 mm × 980 mm; net weight 66 kg.

• قدرة الثقب (S235JR): 15 مم كحد أقصى / 12 مم تشغيل مستمر.
• نظام التشغيل بقشاط (V-belt): بنطاق 100 - 3000 RPM.
• محرك التشغيل: خرج محرك عامود الدوران 0.85 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 2؛ سحبة غلاف عامود الدوران 60 مم.
• طاولة الثقب: 290 مم × 290 مم، مجاري T بقياس 10 مم.
• العمود: عمود من حديد السكب بقطر 60 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 290 مم × 280 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
• المسافة والخلوص: مسافة أفقية 235 مم؛ عامود الدوران-إلى-القاعدة حتى 375 مم.
• التغذية الكهربائية: 230 V / 50 Hz أحادي الطور، جاهز للتشغيل بالكهرباء القياسية للورشة.
• الأبعاد والوزن: 425 مم × 475 مم × 980 مم؛ الوزن الصافي 66 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

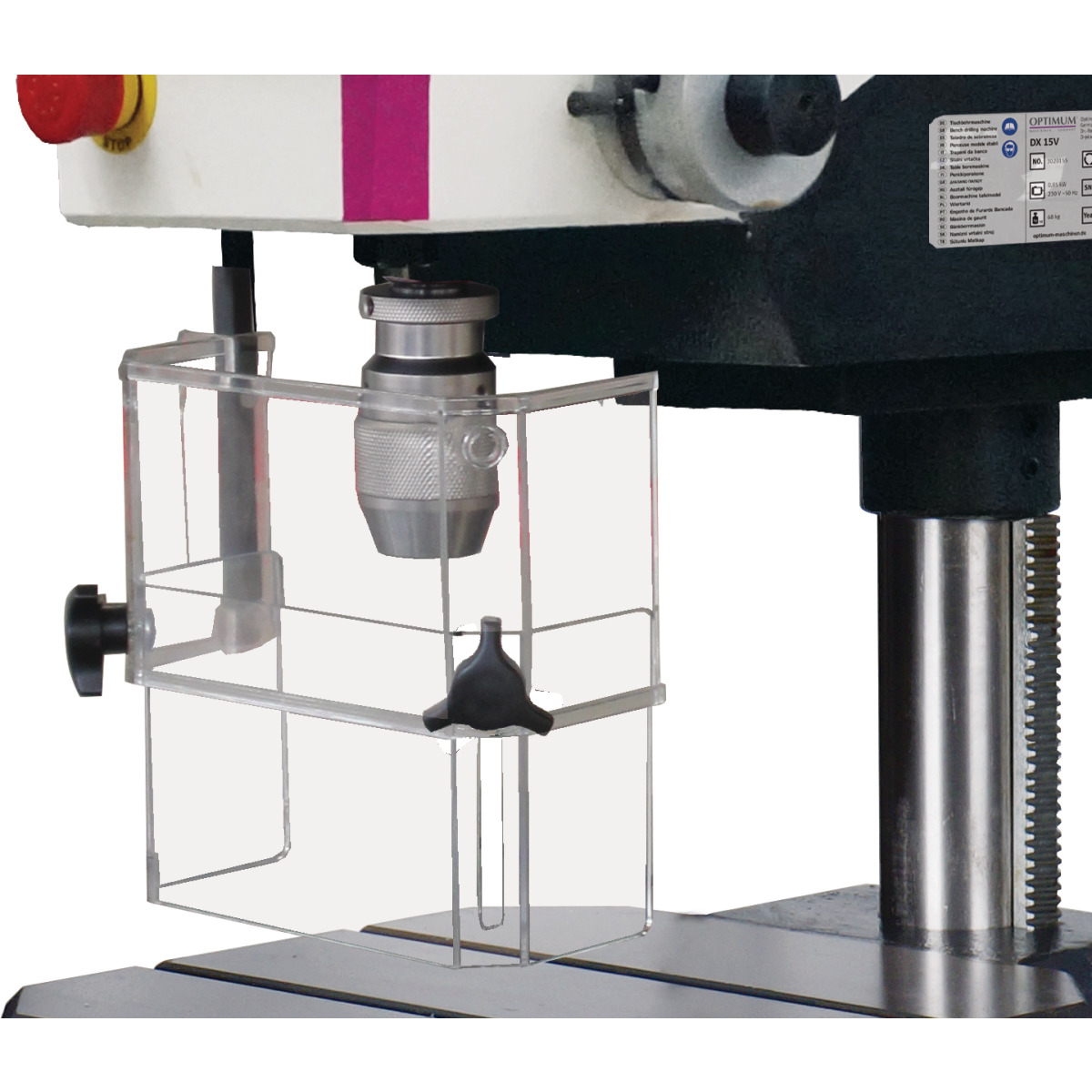

• Operator safety: separate emergency-stop impact switch; height-adjustable safety screen/guard with interlock switch; dirt- and water-resistant membrane keypad.
• Precision build: guaranteed spindle runout under 0.03 mm; precision ball bearings on spindle; aluminum drive pulleys; thick-walled cast-iron column; massive ribbed cast base plate.

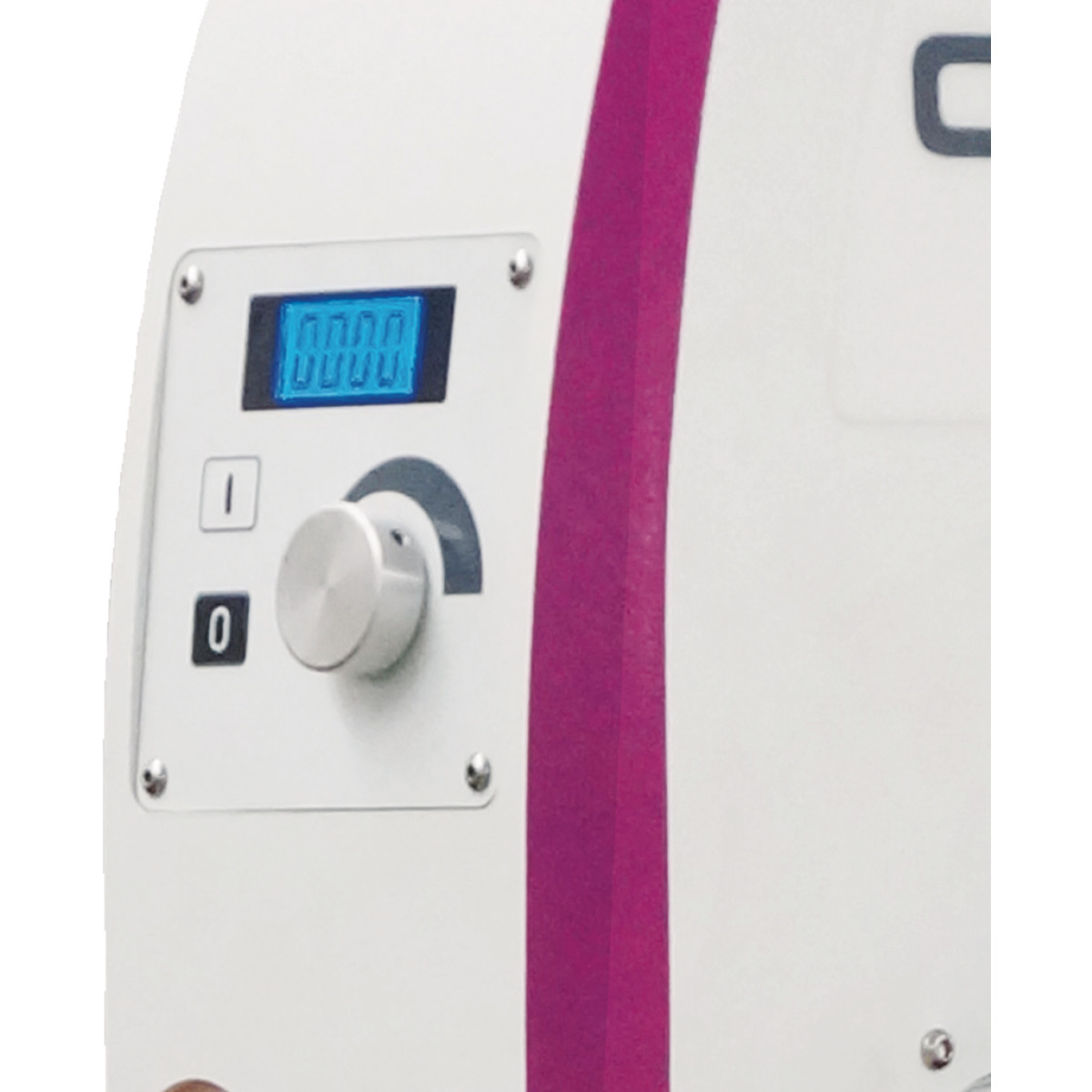

• Operator features: digital speed display; stepless speed control via potentiometer; height-adjustable drill head; EMC filter class C2 compliant.

• سلامة المشغل: مفتاح إيقاف طارئ مستقل؛ حاجز وقائي قابل للضبط بمفتاح إغلاق؛ لوحة تحكم غشائية مقاومة للأتربة والماء.
• جودة التصنيع: دقة دوران مضمونة أقل من 0.03 مم؛ حوامل كروية دقيقة لعامود الدوران؛ بكرات تشغيل ألومنيوم؛ عمود حديد سكب سميك الجدار؛ قاعدة صب ثقيلة مصفوفة.
• وسائل راحة المشغل: شاشة سرعة رقمية؛ التحكم بالسرعة عبر مقاومة متغيرة؛ رأس ثقب قابل لضبط الارتفاع؛ متوافق مع فئة مرشح EMC C2.

Scope of Delivery

محتويات الطرد

• Keyless chuck (1 - 13 mm)
• Taper mandrel for MK2-B16 drill chuck

• ظرف ثقب ذاتي القفل (1 - 13 مم)
• Kegeldorn für ظرف ثقب MK2-B16
