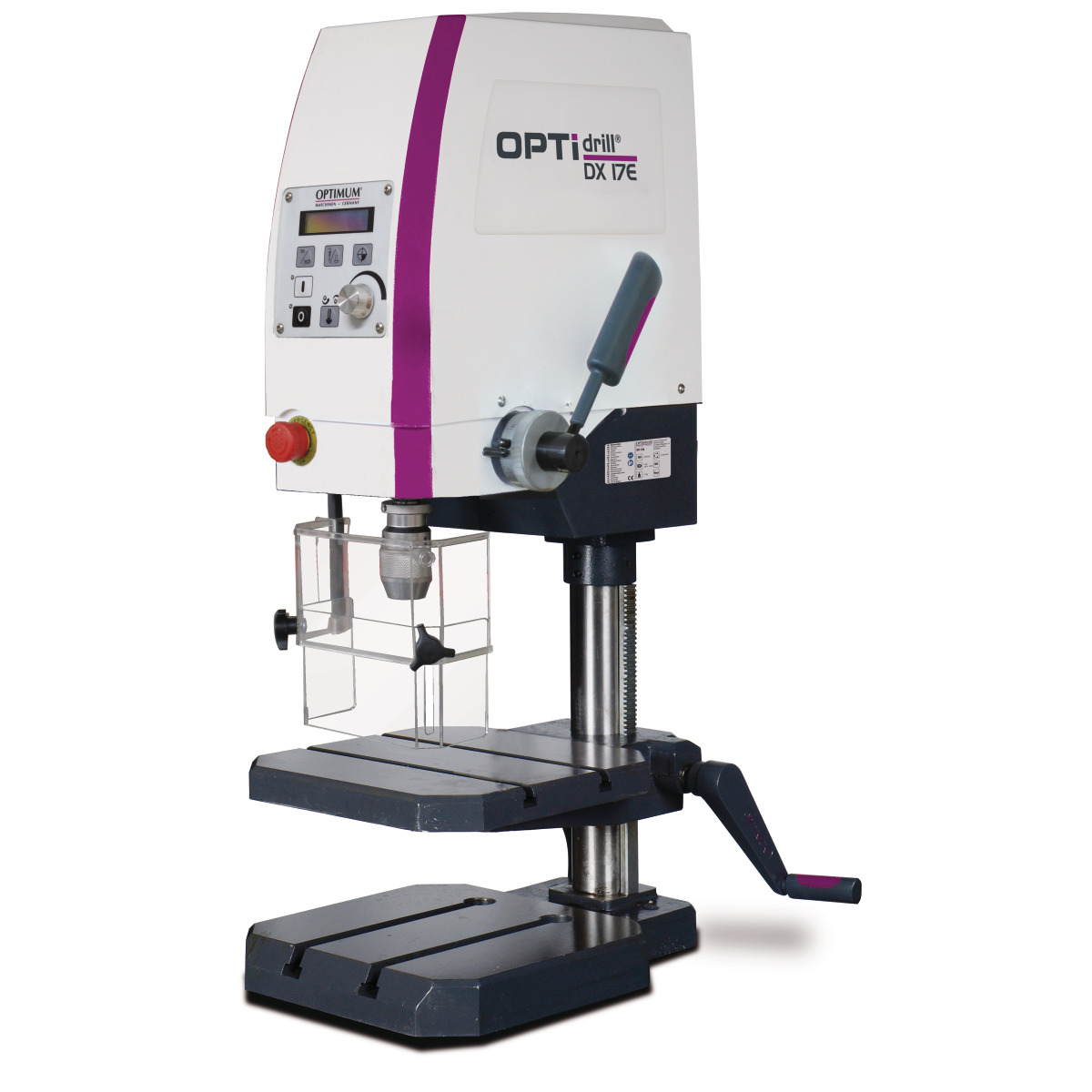

The OPTIMUM OPTIdrill DX 17E is a precision benchtop drilling machine engineered for light industrial workshops, maintenance departments, professional craftsmen, and technical training centers. With a V-belt drive with 50 - 4000 RPM range, a 16 mm drilling capacity in S235JR steel, and a precision-machined cast-iron column, it delivers accurate, repeatable performance for metalworking, maintenance, and small-batch production.
مثقاب طاولة معدني دقيق مصمم لورش الصناعة الخفيفة وأقسام الصيانة والحرفيين المحترفين ومراكز التدريب التقني. ونظام تشغيل بقشاط (V-belt) بنطاق 50 - 4000 RPM، وقدرة ثقب 16 مم في الفولاذ S235JR، وعمود من حديد السكب دقيق التصنيع، يوفر أداءً دقيقاً ومتكرراً لمعالجة المعادن والصيانة والإنتاج بكميات صغيرة.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): 16 mm maximum / 13 mm continuous.
- Vario belt drive: continuously adjustable speed (50 – 4000 RPM) via electronic speed control (potentiometer); speed changes while spindle is running; permanent optimal motor efficiency.
- Drive motor: 1.0 kW spindle motor output.
- Spindle & quill: MT 2 Morse taper; quill stroke 60 mm.
- Drilling table: 290 mm × 290 mm, 10 mm T-slots, 360 ° rotation.
- Column: Cast-iron column Ø 60 mm for stability and vibration absorption.
- Machine base: 290 mm × 280 mm, T-slots 14 mm (×2) for direct workpiece clamping.
- Throat reach: 235 mm.
- Electrical supply: 230 V / 50 Hz single-phase, ready for standard workshop power.
- Footprint & mass: 425 mm × 481 mm × 910 mm; net weight 73 kg.
- قدرة الثقب (S235JR): 16 مم كحد أقصى / 13 مم تشغيل مستمر.
- نظام التشغيل بقشاط (V-belt): بنطاق 50 - 4000 RPM.
- محرك التشغيل: خرج محرك عامود الدوران 1.0 كيلوواط.
- عامود الدوران والغلاف: حاضنة MT 2؛ سحبة غلاف عامود الدوران 60 مم.
- طاولة الثقب: 290 مم × 290 مم، مجاري T بقياس 10 مم، دوران 360 °.
- العمود: عمود من حديد السكب بقطر 60 مم للثبات وامتصاص الاهتزاز.
- قاعدة الآلة: 290 مم × 280 مم، مجاري T بقياس 14 مم (×2) لتثبيت القطع مباشرة.
- المسافة الأفقية: 235 مم.
- التغذية الكهربائية: 230 V / 50 Hz أحادي الطور، جاهز للتشغيل بالكهرباء القياسية للورشة.
- الأبعاد والوزن: 425 مم × 481 مم × 910 مم؛ الوزن الصافي 73 كجم.
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع

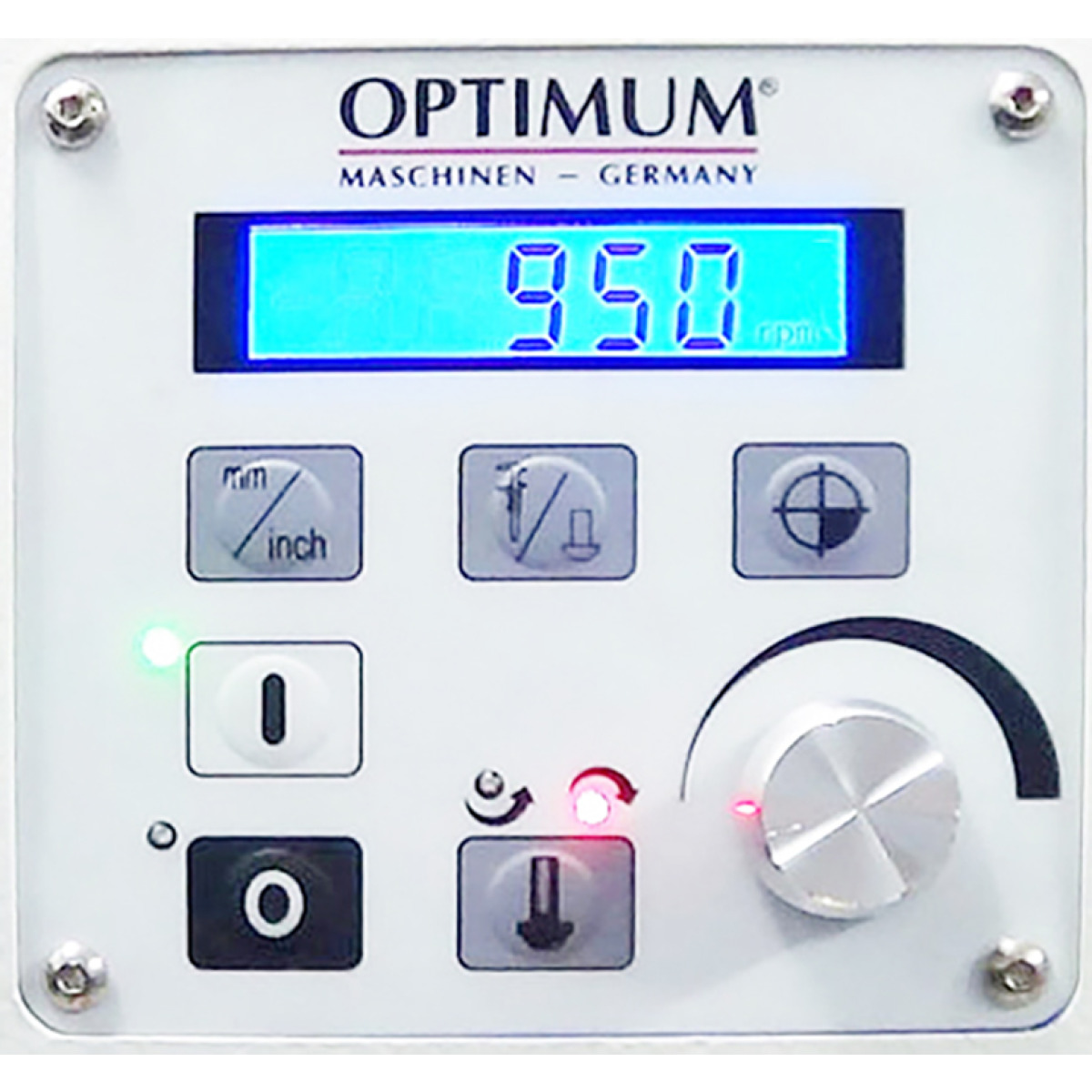

- Operator safety: separate emergency-stop impact switch; height-adjustable safety screen/guard with interlock switch; dirt- and water-resistant membrane keypad.
- Precision build: guaranteed spindle runout under 0.03 mm; precision ball bearings on spindle; aluminum drive pulleys.
- Operator features: integrated LED work lighting (shadow-free); stepless speed control via potentiometer; swing-away drilling table for tall workpieces.
- سلامة المشغل: مفتاح إيقاف طارئ مستقل؛ حاجز وقائي قابل للضبط بمفتاح إغلاق؛ لوحة تحكم غشائية مقاومة للأتربة والماء.
- جودة التصنيع: دقة دوران مضمونة أقل من 0.03 مم؛ حوامل كروية دقيقة لعامود الدوران؛ بكرات تشغيل ألومنيوم.
- وسائل راحة المشغل: إضاءة LED مدمجة خالية من الظل في رأس الثقب؛ التحكم بالسرعة عبر مقاومة متغيرة؛ طاولة ثقب قابلة للإزاحة للقطع الطويلة.
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Column diameter60 mm
- Length (product) approx.425 mm
- Width/depth (product) approx.481 mm
- Height (product) approx.910 mm
- Net weight approx.73 kg
Drilling performance
- Drilling performance steel (S235JR)16 mm
- Continuous drilling performance steel (S235JR)13 mm
Drilling table
- Workspace length290 mm
- Workspace width290 mm
- T-groove size10 mm
- T-groove number2
- Rotation360 °
Speed range
- Speed range50 - 4000 min¯¹
Electrical Data
- Supply voltage230 V
- Mains frequency50 Hz
Machine base
- Machine base workspace length290 mm
- Machine base workspace width280 mm
- Machine base T-groove number2
Spindle & Tool Holder
- Quill stroke60 mm
- Spindle taperMT 2
- Reach235 mm
Motor(s)
- Spindle motor drive output1 kW
