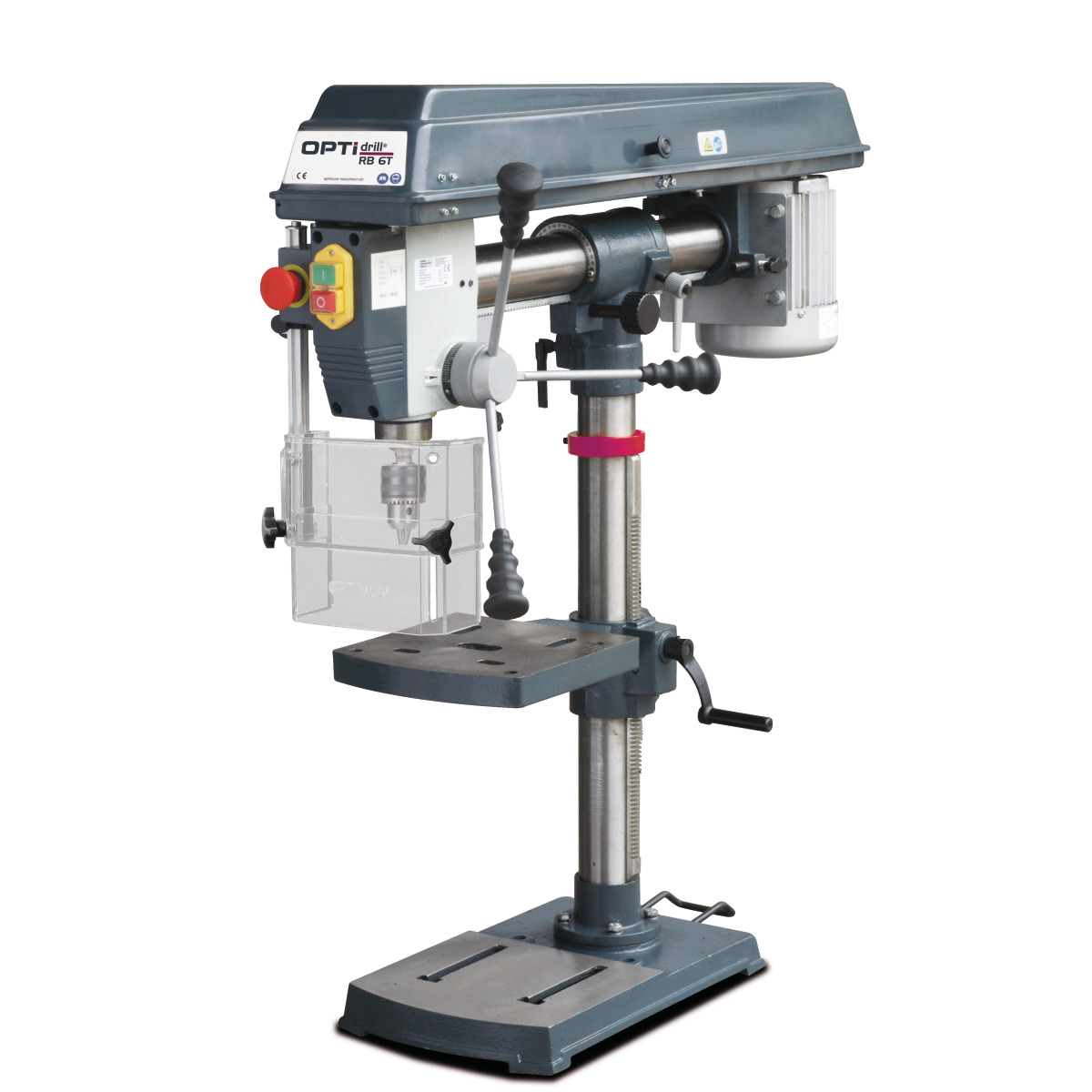

OPTIMUM OPTIdrill RB 6T – Radial Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): 16 mm maximum / 12 mm continuous.
• V-belt drive: 5 mechanical speeds (390 - 3000 RPM) selectable via quick-clamping V-belt mechanism.
• Drive motor: 0.75 kW spindle motor output.
• Spindle & quill: MT 2 Morse taper; quill stroke 80 mm.

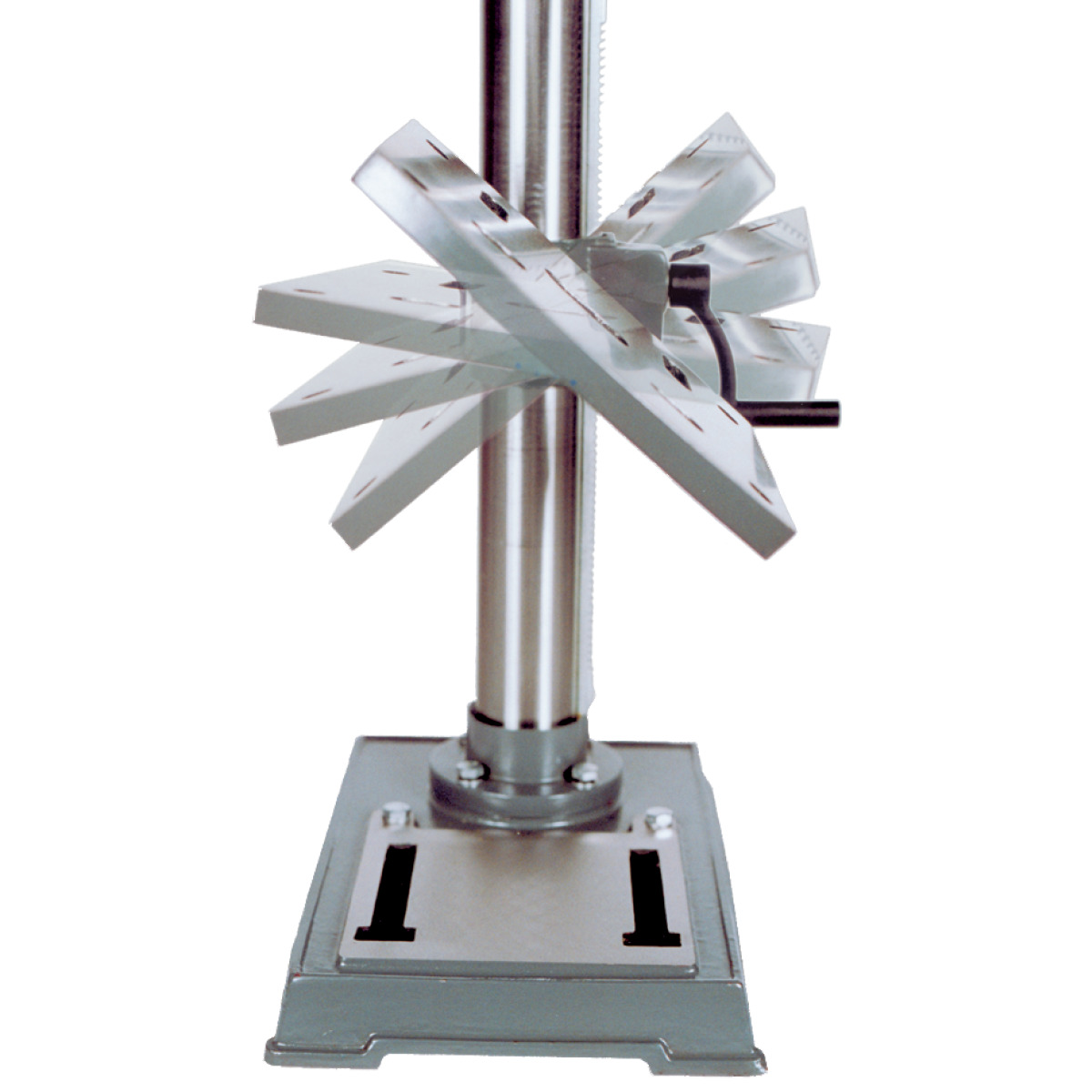

• Drilling table: 225 mm × 230 mm, 14 mm T-slots.
• Column: Cast-iron column Ø 60 mm for stability and vibration absorption.
• Machine base: 430 mm × 260 mm, T-slots 14 mm for direct workpiece clamping.
• Electrical supply: 230 V / 50 Hz single-phase, ready for standard workshop power.
• Footprint & mass: 820 mm × 335 mm × 930 mm; net weight 47 kg.

• قدرة الثقب (S235JR): 16 مم كحد أقصى / 12 مم تشغيل مستمر.
• نظام التشغيل بقشاط (V-belt): 5 سرعات ميكانيكية (390 - 3000 RPM) قابلة للاختيار عبر آلية شد سريع للقشاط.
• محرك التشغيل: خرج محرك عامود الدوران 0.75 كيلوواط.
• عامود الدوران والغلاف: حاضنة MT 2؛ سحبة غلاف عامود الدوران 80 مم.
• طاولة الثقب: 225 مم × 230 مم، مجاري T بقياس 14 مم.
• العمود: عمود من حديد السكب بقطر 60 مم للثبات وامتصاص الاهتزاز.
• قاعدة الآلة: 430 مم × 260 مم، مجاري T بقياس 14 مم لتثبيت القطع مباشرة.
• التغذية الكهربائية: 230 V / 50 Hz أحادي الطور، جاهز للتشغيل بالكهرباء القياسية للورشة.
• الأبعاد والوزن: 820 مم × 335 مم × 930 مم؛ الوزن الصافي 47 كجم.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: IP 54 main safety switch; separate emergency-stop impact switch; V-belt cover with safety interlock; height-adjustable safety screen/guard with interlock switch.
• Precision build: guaranteed spindle runout under 0.03 mm; precision ball bearings on spindle; GATES quality V-belt; aluminum drive pulleys; thick-walled cast-iron column.

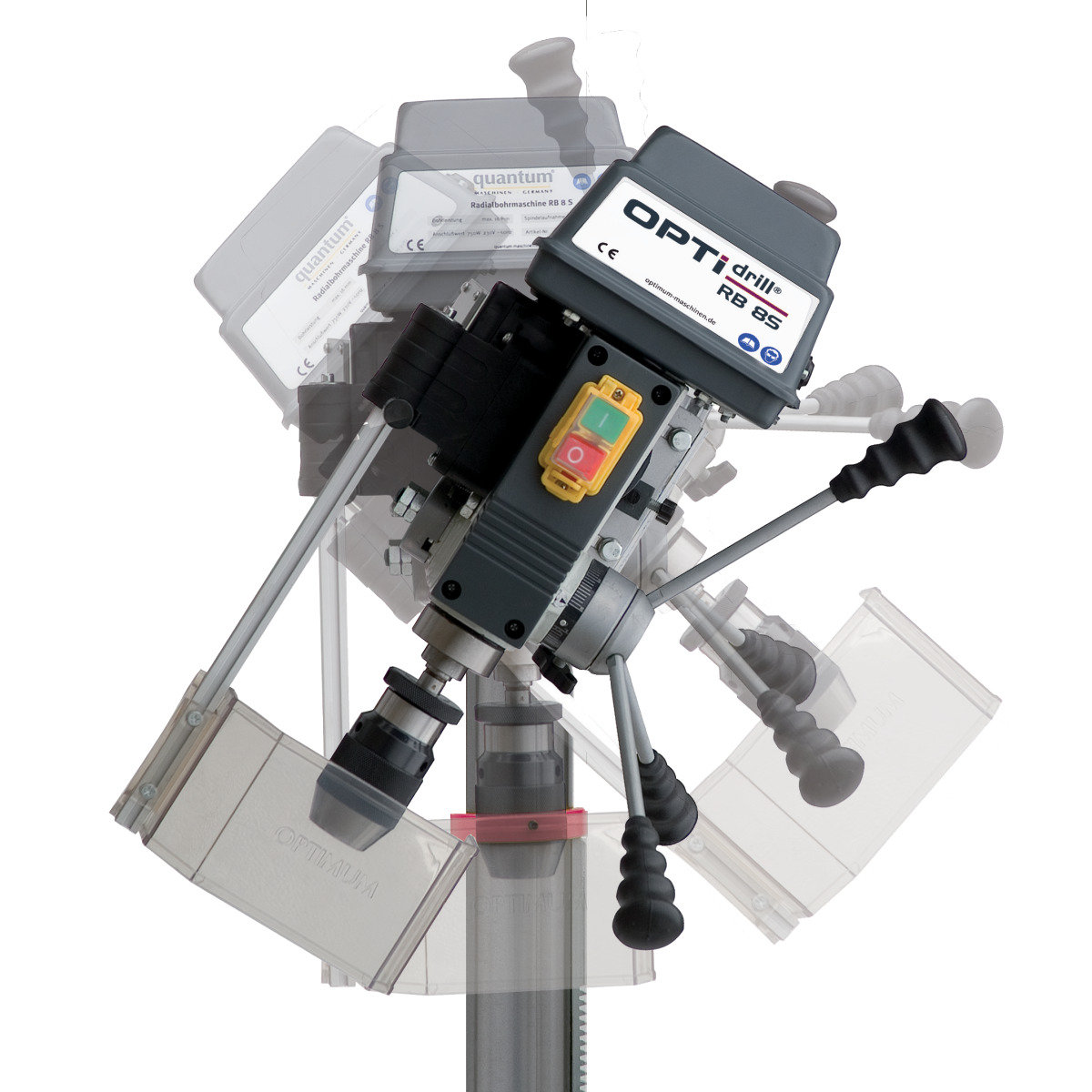

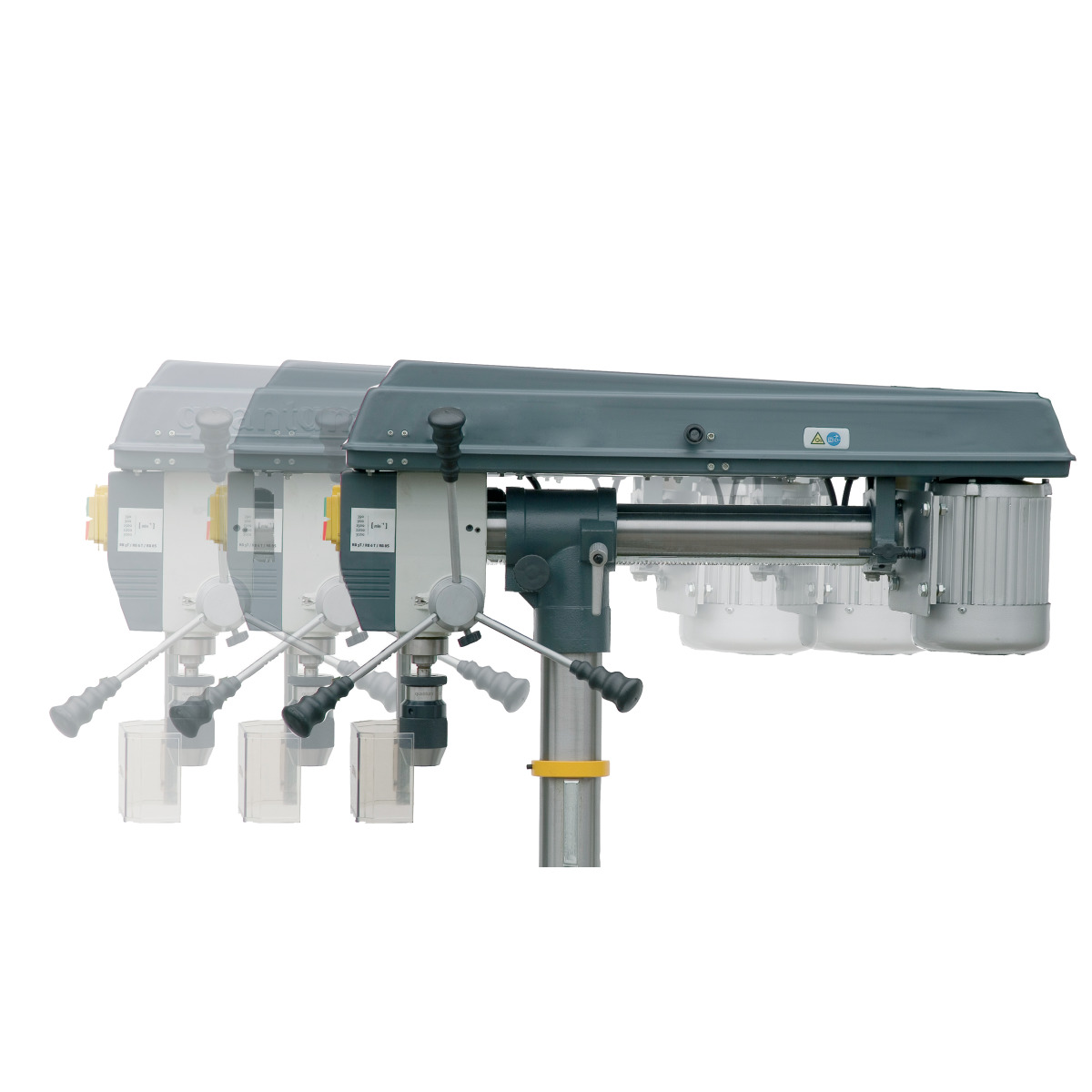

• Operator features: digital depth gauge with stop; drilling head shifts along column for variable throat depth: 115 – 430 mm; drilling head tilts ± 45°; height-adjustable chuck guard with micro switch.

• سلامة المشغل: مفتاح أمان رئيسي IP 54؛ مفتاح إيقاف طارئ مستقل؛ غطاء قشاط مع مفتاح أمان؛ حاجز وقائي قابل للضبط بمفتاح إغلاق.
• جودة التصنيع: دقة دوران مضمونة أقل من 0.03 مم؛ حوامل كروية دقيقة لعامود الدوران؛ قشاط GATES عالي الجودة؛ بكرات تشغيل ألومنيوم؛ عمود حديد سكب سميك الجدار.
• وسائل راحة المشغل: مقياس عمق رقمي مع مصد توقف؛ رأس الثقب ينزلق على العمود لضبط عمق الحنجرة: 115 – 430 مم؛ رأس الثقب قابل للإمالة ±45°؛ واقي ظرف قابل للتعديل مع مفتاح دقيق.

Scope of Delivery

محتويات الطرد

• Geared (key-type) drill chuck (1-16 mm) B 16
• Morse taper MT 2 - B 16

• ظرف ثقب مسنن بمفتاح (1-16 مم) B 16
• حاضنة موس MT 2 - B 16
