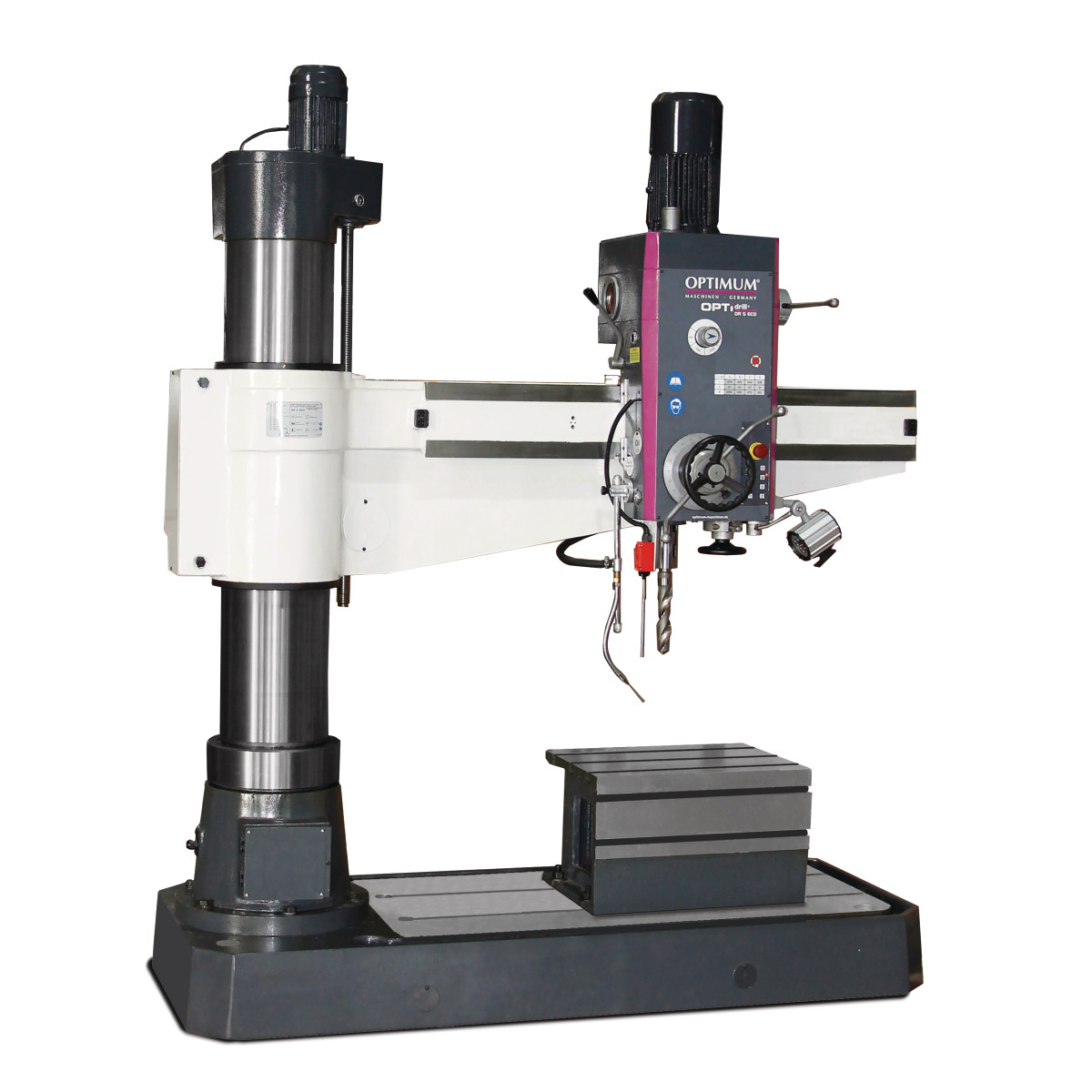

OPTIMUM OPTIdrill RD 5E – Radial Drill

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Ø 45 mm maximum / Ø 40 mm continuous.
• Drive motors: 2.2 kW total connected load on 400 V / 50 Hz three-phase; 0.75 kW boom-hoist motor.
• Spindle speeds: 40 – 1896 RPM across 12 steps.
• Spindle seat: MT 4 Morse taper.
• Drilling head travel (horizontal): 1,000 mm along the boom — spindle positioned anywhere within reach without moving the workpiece.
• Boom lift travel (vertical): 680 mm via powerful motorised drive and lifting spindle.
• Spindle to table distance: 280 – 1210 mm — vertical clearance range.
• Spindle to column distance: 370 – 1370 mm — radial reach range.
• Clamping table (included): 600 × 450 × 370 mm working surface.
• Footprint & mass: 2045 × 800 × 2450 mm; net weight 2200 kg.

• قدرة الثقب (S235JR): Ø 45 مم كحد أقصى / Ø 40 مم تشغيل مستمر.
• محركات التشغيل: حمل إجمالي 2.2 كيلوواط على 400 V / 50 Hz ثلاثي الفاز؛ 0.75 كيلوواط لرفع الذراع.
• سرعات الدوران: 40 – 1896 RPM عبر 12 درجات.
• حاضنة العامود: مخروط مورس MT 4.
• إزاحة رأس الثقب (أفقية): 1,000 مم على الذراع.
• إزاحة رفع الذراع (عمودية): 680 مم.
• المسافة بين الطاولة وعامود الدوران: 280 – 1210 مم.
• المسافة بين العمود وعامود الدوران: 370 – 1370 مم.
• طاولة التثبيت (مرفقة): 600 × 450 × 370 مم.
• الأبعاد والوزن: 2045 × 800 × 2450 مم؛ الوزن الصافي 2200 كجم.

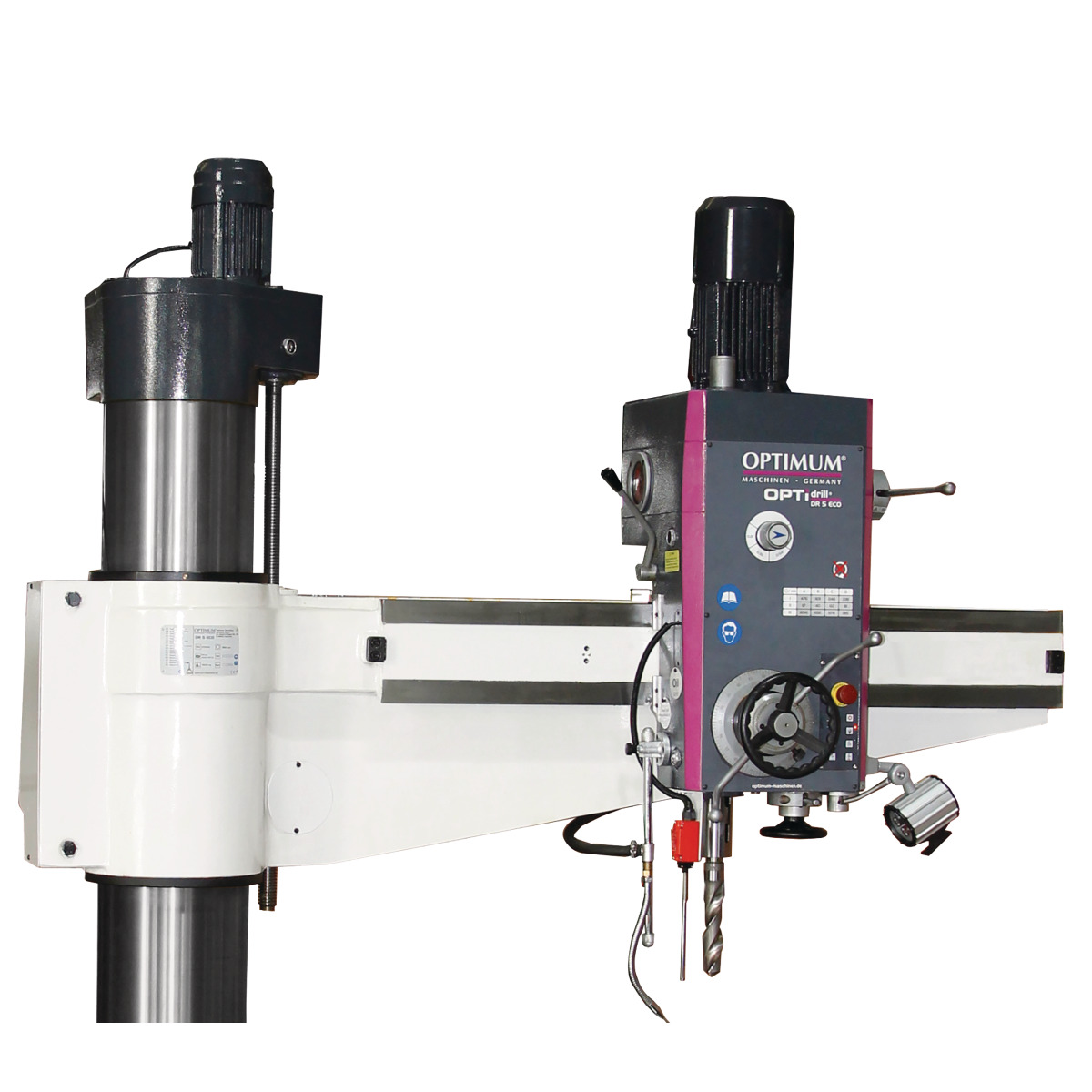

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

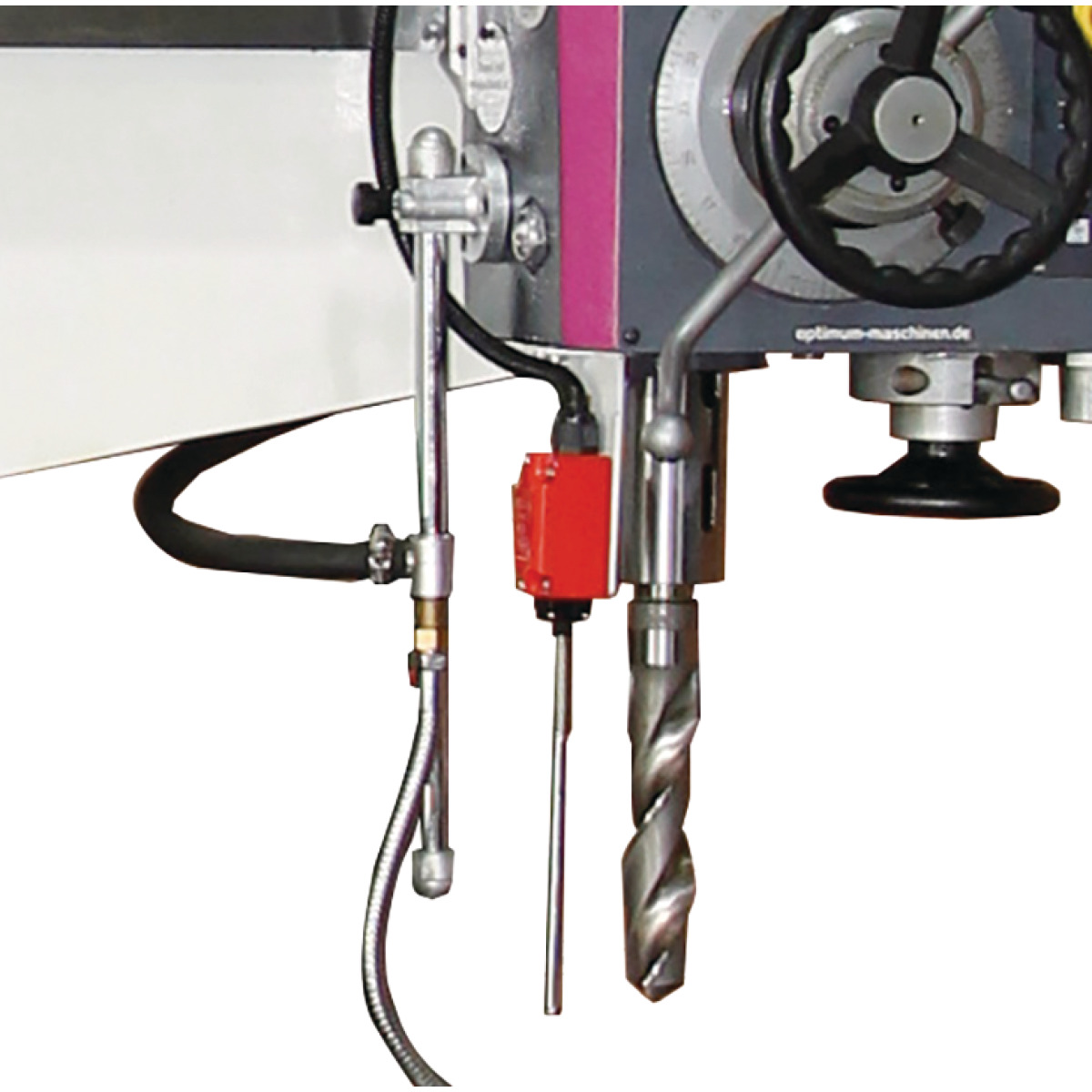

• Operator safety: Electrically braked motor; Right/left-hand spindle rotation; Pull-out safety switch per DIN 12717.
• Build quality: Heavy, solid, premium-quality casting; Torsionally stiff boom design capable of supporting heavy loads; Smooth-action pivoting and travel axes; Column and headstock mechanically clamped.
• Operator features: TOUCH: user-friendly membrane keypad with touch operation; Height-adjustment of boom via powerful motorised drive and lifting spindle; Clamping table included in scope of delivery; Coolant unit with coolant tank in machine base; Control cabinet — standards-compliant setup, new OPTIMUM in-house development; signal transmission via network cable with diagnostic function.

• سلامة المشغل: محرك مزود بفرامل كهربائية؛ دوران عامود الدوران يميني/يساري؛ مفتاح أمان قابل للسحب وفق DIN 12717.
• جودة التصنيع: صب ثقيل وصلب وممتاز الجودة؛ تصميم ذراع صلب لالتوائياً يتحمل الأحمال الثقيلة؛ محاور دوران وإزاحة سلسة الحركة؛ العمود ورأس الدوران يثبتان ميكانيكياً.
• وسائل راحة المشغل: TOUCH: لوحة مفاتيح غشائية سهلة الاستخدام بتشغيل باللمس؛ ضبط ارتفاع الذراع عبر محرك قوي ولولب رفع؛ طاولة تثبيت مرفقة في الطرد؛ وحدة تبريد بخزان تبريد في قاعدة الآلة؛ خزانة تحكم — تصميم متوافق مع المعايير، تطوير داخلي جديد لـ OPTIMUM؛ إرسال الإشارة عبر كابل شبكة.

Scope of Delivery

محتويات الطرد

• Clamping table
• Morse taper reduction sleeve MT 4 – MT 3
• Morse taper reduction sleeve MT 4 – MT 2

• طاولة تثبيت
• كم تخفيض مخروط مورس MT 4 – MT 3
• كم تخفيض مخروط مورس MT 4 – MT 2
