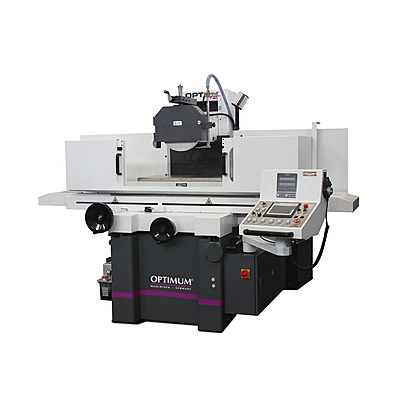

OPTIMUM OPTIgrind GT 40 – Surface Grinding Machine

Key Engineering Features

المزايا الهندسية الرئيسية

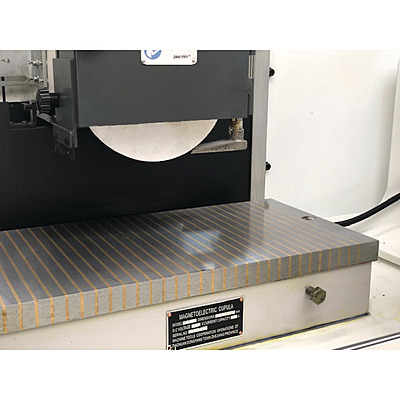

• Clamping surface: 400 × 800 mm magnetic chuck with fine-pole electromagnet.
• Drive motor: 4 kW three-phase induction.
• Hydraulic pump: 2.2 kW for the automatic longitudinal feed.
• Spindle speed: 1450 RPM.

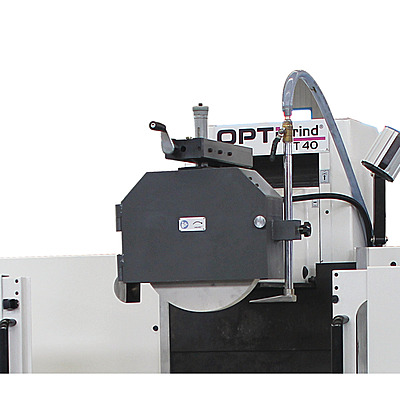

• Grinding wheel: Ø 350 mm × 40 mm width × 127 mm bore.
• X-axis travel speed: 5 – 25 m/min hydraulic feed, stepless control.
• Max clearance spindle-to-table: 580 mm.
• Automatic demagnetization: for safe workpiece removal after grinding.
• Cast iron construction: stress-relieved for stability and precision under load.
• Electrical supply: 400 V / 50 Hz three-phase.
• Mass: 3600 kg — industrial floor installation.

• سطح التثبيت: لوح مغناطيسي 400 × 800 mm بمغناطيس دقيق القطبية.
• محرك التشغيل: 4 kW حثي ثلاثي الأطوار.
• المضخة الهيدروليكية: 2.2 kW للتغذية الطولية الأوتوماتيكية.
• سرعة المغزل: 1450 RPM.
• حجر التجليخ: Ø 350 mm × عرض 40 mm × ثقب 127 mm.
• سرعة المحور X: 5 – 25 m/min تغذية هيدروليكية بتحكم لا نهائي.
• أقصى مسافة مغزل-طاولة: 580 mm.
• إزالة المغنطة الأوتوماتيكية: لإزالة قطعة العمل بأمان بعد التجليخ.
• بناء من حديد السكب: مضبوط الإجهاد للثبات والدقة تحت الحمل.
• التغذية الكهربائية: 400 V / 50 Hz ثلاثي الأطوار.
• الوزن: 3600 kg — تركيب أرضي صناعي.

Surface Grinding Operations Supported

عمليات التجليخ السطحي المدعومة

• Toolroom precision grinding: flat parts, punches, dies to tight tolerance.
• Mould and die surface finishing: mould base plates and inserts.
• Production part grinding: repeatable surface finish across batch runs.
• Weld dressing on flat parts: post-weld surface preparation.

• التجليخ الدقيق لغرفة العدد: القطع المسطحة والمثاقب والقوالب ضمن سماحيات ضيقة.
• تشطيب أسطح القوالب: قواعد القوالب والإضافات.
• تجليخ قطع الإنتاج: تشطيب سطحي متكرر عبر دفعات الإنتاج.
• معالجة اللحام على القطع المسطحة: تحضير السطح بعد اللحام.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Cast iron construction: vibration-damped for consistent grinding accuracy.
• Magnetic chuck with auto demagnetization: secure hold during grinding, safe part removal after.
• Hydraulic longitudinal feed: smooth, jerk-free workpiece motion.
• Coolant system: heat management and swarf clearance during grinding.
• Three-phase 400 V: stable industrial power for continuous production.

• بناء من حديد السكب: مثبط للاهتزاز لدقة تجليخ مستقرة.
• لوح مغناطيسي بإزالة مغنطة أوتوماتيكية: إمساك آمن أثناء التجليخ، إزالة آمنة بعد.
• تغذية طولية هيدروليكية: حركة قطعة عمل سلسة بلا اهتزاز.
• منظومة سائل التبريد: إدارة الحرارة وإزالة النشارة أثناء التجليخ.
• ثلاثي الأطوار 400 V: طاقة صناعية مستقرة للإنتاج المستمر.

Scope of Delivery

محتويات التوريد

• Magnetic clamping plate
• Coolant device
• Parallel dressing device
• Halogen work light (IP65)
• Alignment feet
• Operating manual

• لوح تثبيت مغناطيسي
• جهاز سائل التبريد
• جهاز الفرد المتوازي
• مصباح عمل هالوجين (IP65)
• أرجل محاذاة
• دليل التشغيل
