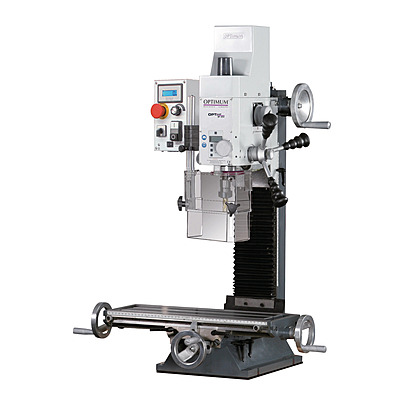

The OPTIMUM OPTImill BF 20Vario – Drilling-Milling Machine is a sturdy drilling-milling machine with electronically infinitely variable drive, built for craftsman workshops and professional benchtop use. An 850 W DC motor with permanent current monitoring drives a two-speed gear system (90–3,000 RPM), with an MT 2 taper handling Ø 16 mm in S235JR steel and a head that tilts ± 90° for milling and drilling at any angle.
ماكينة ثقب وتفريز متينة للطاولة بمحرك متغير السرعة إلكترونياً مصممة لورش الحرفيين والاستخدام الاحترافي على الطاولة. محرك تيار مستمر 850 واط مع مراقبة دائمة للتيار يدفع نظام تروس بمرحلتين (90–3,000 دورة/دقيقة)، مع مقعد MT 2 يستوعب ثقباً Ø 16 مم في الفولاذ S235JR ورأس يميل ± 90° للعمل بأي زاوية.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): Ø 16 mm maximum / Ø 12 mm continuous; cutter head up to Ø 63 mm; end mill up to Ø 20 mm
- Drive system: Electronically infinitely variable two-speed Vario drive, 90–1,480 / 150–3,000 RPM
- Drive motor: 850 W powerful DC motor with permanent current monitoring
- Spindle & taper: MT 2 / M10 spindle with quill stroke 50 mm; spindle-to-column distance 185 mm

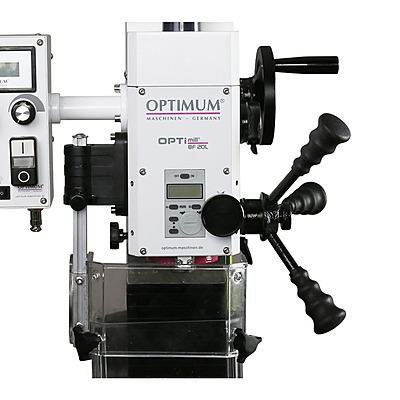

- Milling head: Tilts ± 90° for milling and drilling at any angular position
- Cross table: 500 × 180 mm with T-slots 12 mm / 63 mm spacing; cross-table load 55 kg
- Travel paths: X axis 280 mm, Y axis 175 mm, Z axis 280 mm
- Electrical supply: 230 V / 1 Ph ~50 Hz; EMC filter (class B) for electronics protection
- Footprint & mass: 745 × 565 × 935 mm; total weight 103 kg
- قدرة الثقب (S235JR): Ø 16 مم كحد أقصى / Ø 12 مم تشغيل مستمر؛ رأس قاطع حتى Ø 63 مم؛ قاطع طرفي حتى Ø 20 مم
- نظام التشغيل: محرك متغير السرعة إلكترونياً بمرحلتين، 90–1,480 / 150–3,000 دورة/دقيقة
- محرك التشغيل: محرك تيار مستمر قوي 850 واط مع مراقبة دائمة للتيار
- المغزل والمقعد: مغزل MT 2 / M10 مع شوط جلبة 50 مم؛ المسافة من المغزل إلى العمود 185 مم
- رأس التفريز: يميل ± 90° للتفريز والثقب بأي زاوية
- الطاولة الصليبية: 500 × 180 مم بأخاديد T 12 مم / تباعد 63 مم؛ حمولة الطاولة 55 كجم
- مسارات الحركة: المحور X 280 مم، المحور Y 175 مم، المحور Z 280 مم
- التغذية الكهربائية: 230 فولت / 1 فاز ~50 هرتز؛ مرشح EMC (فئة B) لحماية الإلكترونيات
- الأبعاد والوزن: 745 × 565 × 935 مم؛ الوزن الإجمالي 103 كجم
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع
- Operator safety: 24 V safety electrics; emergency stop; height-adjustable protective screen with microswitch; V-belt cover with safety interlock; gaiter as guide protection

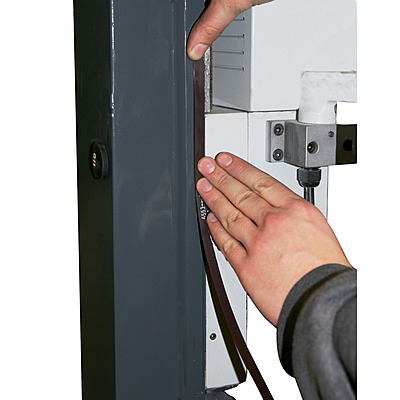

- Precision build: Sturdy dovetail guide precision ground and shaved with adjustable V-ledges; two-row angular contact ball bearings on axes, adjustable without play

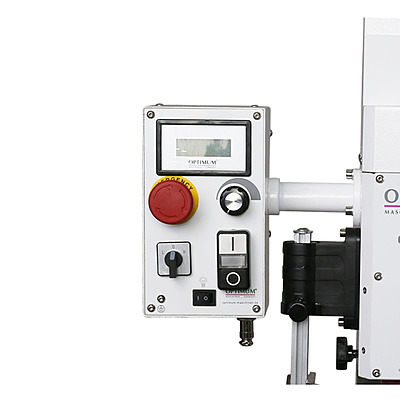

- Operator features: Clockwise / anticlockwise rotation; backlash-free feed spindles with adjustable spindle nuts; clearly arranged operating panel
- سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية قابل للارتفاع بمفتاح أمان؛ غطاء قشاط بمفتاح أمان؛ غطاء واقٍ للدليل
- جودة التصنيع: دليل ذنب الحمامة متين مجلخ ومكشوط بدقة مع أعمدة إسفينية قابلة للضبط؛ كراسي كروية تلامسية مزدوجة الصفوف على المحاور، قابلة للضبط بدون لعب
- وسائل راحة المشغل: دوران مع/عكس عقارب الساعة؛ محاور تغذية بدون لعب مع صواميل مغزل قابلة للضبط؛ لوحة تشغيل واضحة الترتيب
Scope of Delivery
محتويات الطرد
- Tapered mandrel MT2/B16 M 10
- Drawbar M10
- Operating tool
- حاضنة موس MT 2/B16 M 10
- عمود شد M10
- أدوات التشغيل
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Length (product) approx.745 mm
- Width/depth (product) approx.565 mm
- Height (product) approx.935 mm
- Net weight approx.103 kg
Drilling/milling output
- Drilling performance steel (S235JR)16 mm
- Continuous drilling performance steel (S235JR)12 mm
- Max. size milling head63 mm
- Max. size shaft milling cutter20 mm
Vertical spindle
- Vertical spindle spindle chuck (taper)MT 2 / M 10
- Vertical spindle speed range90 – 1480 min¯¹
- Vertical spindle number of gears2
- Vertical spindle speed controlelectronically adjustable
- Vertical spindle quill stroke50 mm
- Vertical spindle reach185 mm
Milling table (cross table)
- Horizontal milling table length510 mm
- Horizontal milling table width180 mm
- Horizontal milling table T-groove size12 mm
- Horizontal milling table T-groove number3
- Horizontal milling table T-groove spacing63 mm
- Horizontal milling table max. load bearing capacity50 kg
Travel
- Travel X axis manual280 mm
- Travel Y axis manual175 mm
- Travel Z axis manual280 mm
Electrical Data
- Supply voltage230 V / 1 Ph
- Mains frequency50 Hz
- Spindle motor drive output0.85 kW
