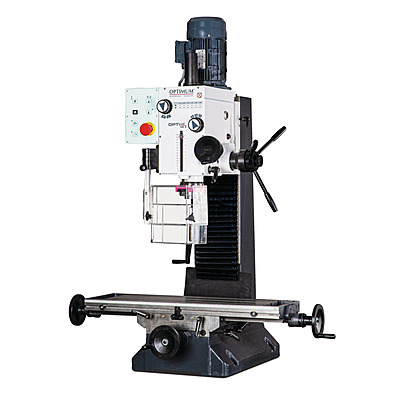

The OPTIMUM OPTImill MB 4 – Precision Drilling-Milling Machine is a heavy-duty universal precision drilling-milling machine — solid cast design, 400 V / 3 Ph two-stage industrial motor (1.1/1.5 kW) with 12 switchable speeds across 95–3,200 RPM, and an MT 4 spindle handling Ø 32 mm steel drilling. Built for craftsman and small production workshops requiring rigid, repeatable performance.
ماكينة ثقب وتفريز دقيقة لأعمال شاقة ماكينة ثقب وتفريز دقيقة شاملة لأعمال شاقة — تصميم سكب متين، ومحرك صناعي 400 فولت / 3 فاز بمرحلتين (1.1/1.5 كيلوواط) مع 12 سرعة قابلة للتبديل عبر 95–3,200 دورة/دقيقة، ومغزل MT 4 يستوعب ثقب Ø 32 مم في الفولاذ. مصممة لورش الحرفيين والإنتاج الصغيرة التي تتطلب أداءً صلباً وقابلاً للتكرار.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): Ø 32 mm; cutter head up to Ø 63 mm; end mill up to Ø 28 mm
- Drive system: Two-stage industrial motor with 6 additional gears — 2 × 6 = 12 switchable speeds, 95–3,200 RPM
- Drive motor: 1.1 / 1.5 kW two-speed quality 400 V / 3 Ph industrial motor
- Spindle & taper: MT 4 spindle with M16 drawbar; spindle sleeve stroke 120 mm

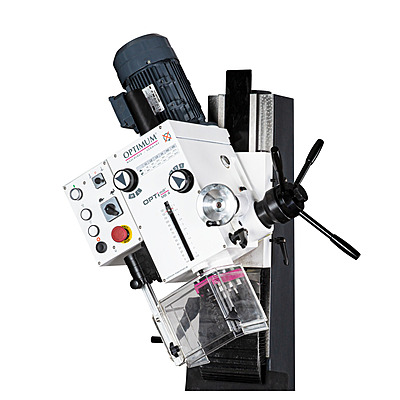

- Milling head: Gear head tilts ± 45° left/right; smooth running thanks to ground gearwheels in oil bath
- Cross table: 800 × 240 mm with T-slots 14 mm; X 450 / Y 195 / Z 430 mm travel; load 80 kg
- Electrical supply: 400 V / 3 Ph ~50 Hz
- Footprint & mass: Sturdy cast frame; net weight 320 kg
- قدرة الثقب (S235JR): Ø 32 مم؛ رأس قاطع حتى Ø 63 مم؛ قاطع طرفي حتى Ø 28 مم
- نظام التشغيل: محرك صناعي بمرحلتين مع 6 تروس إضافية — 2 × 6 = 12 سرعة قابلة للتبديل، 95–3,200 دورة/دقيقة
- محرك التشغيل: محرك صناعي عالي الجودة بمرحلتين 1.1 / 1.5 كيلوواط، 400 فولت / 3 فاز
- المغزل والمقعد: مغزل MT 4 مع عمود شد M16؛ شوط جلبة المغزل 120 مم
- رأس التفريز: رأس الترس يميل ± 45° يمين/يسار؛ تشغيل ناعم بفضل التروس المجلخة في حمام الزيت
- الطاولة الصليبية: 800 × 240 مم بأخاديد T 14 مم؛ حركة X 450 / Y 195 / Z 430 مم؛ حمولة 80 كجم
- التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
- الأبعاد والوزن: إطار سكب متين؛ الوزن الصافي 320 كجم
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع
- Operator safety: 24 V safety electrics; emergency stop shock switch; protective screen with microswitch; sturdy column with hand-honed dovetail guide
- Precision build: Heavy solid cast iron design; ground gearwheels running in oil bath for smooth quiet operation; manual sleeve feed with fine feed

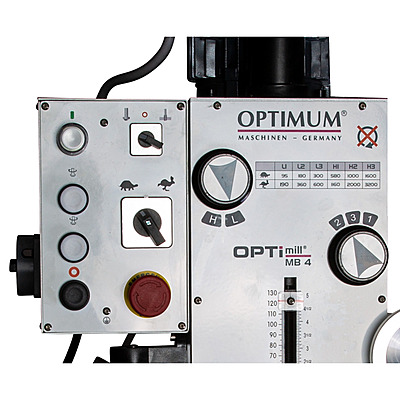

- Operator features: Drill depth stop; clockwise / anticlockwise rotation; clearly arranged control panel
- سلامة المشغل: نظام تحكم آمن 24 فولت؛ مفتاح صدمة طوارئ؛ حاجز حماية بمفتاح أمان؛ عمود متين بدليل ذنب حمامة مجلوخ يدوياً
- جودة التصنيع: تصميم سكب ثقيل ومتين؛ تروس مجلخة تعمل في حمام زيت لتشغيل ناعم وهادئ؛ تغذية جلبة يدوية مع تغذية ناعمة
- وسائل راحة المشغل: حساس لعمق الثقب؛ دوران مع/عكس عقارب الساعة؛ لوحة تحكم واضحة الترتيب
Scope of Delivery
محتويات الطرد
- Adapter MT4/MT3
- Tightening rod M16
- Mounting MT4/22 mm
- Operating tool
- محول MT4/MT3
- قضيب شد M16
- حاضنة MT4/22 مم
- أدوات التشغيل
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Length (product) approx.1155 mm
- Width/depth (product) approx.775 mm
- Height (product) approx.1420 mm
- Net weight approx.320 kg
Drilling/milling output
- Drilling performance steel (S235JR)32 mm
- Continuous drilling performance steel (S235JR)28 mm
- Max. size milling head63 mm
- Max. size shaft milling cutter28 mm
Vertical spindle
- Vertical spindle spindle chuck (taper)MT 4
- Vertical spindle speed range95 - 3200 min¯¹
- Vertical spindle quill stroke120 mm
- Vertical spindle quill diameter75 mm
- Vertical spindle reach275 mm
Milling table (cross table)
- Horizontal milling table length800 mm
- Horizontal milling table width240 mm
- Horizontal milling table T-groove size14 mm
- Horizontal milling table T-groove number3
- Horizontal milling table T-groove spacing63 mm
- Horizontal milling table max. load bearing capacity80 kg
Travel
- Travel X axis manual450 mm
- Travel Y axis manual195 mm
- Travel Z axis manual430 mm
Electrical Data
- Supply voltage400 V / 3 Ph
- Mains frequency50 Hz
- Spindle motor drive output1.1 kW
