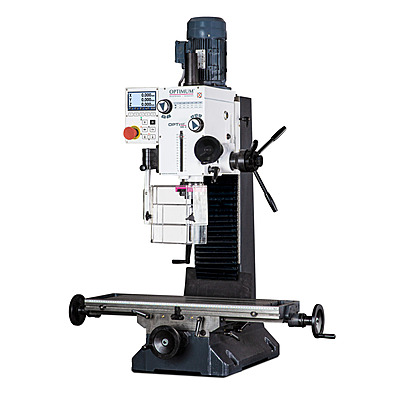

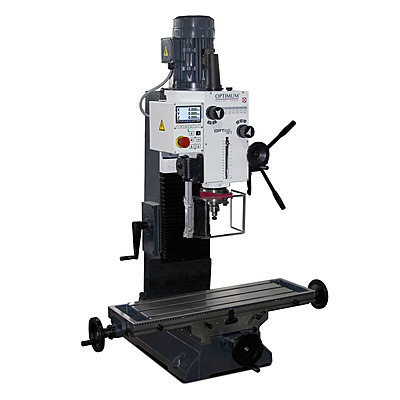

OPTIMUM OPTImill MB 4D – Precision Drilling-Milling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Ø 32 mm; cutter head up to Ø 63 mm; end mill up to Ø 28 mm
• Drive system: Two-stage industrial motor with 6 additional gears — 2 × 6 = 12 switchable speeds, 95–3,200 RPM
• Drive motor: 1.1 / 1.5 kW two-speed quality 400 V / 3 Ph industrial motor
• Spindle & taper: MT 4 spindle with M16 drawbar; spindle sleeve stroke 120 mm

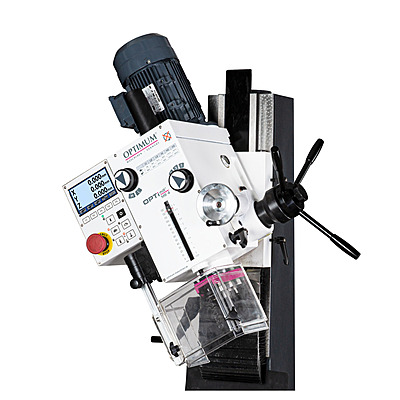

• Milling head: Gear head tilts ± 45° left/right; smooth running thanks to ground gearwheels in oil bath
• Cross table: 800 × 240 mm with T-slots 14 mm; X 450 / Y 195 / Z 430 mm travel; load 80 kg

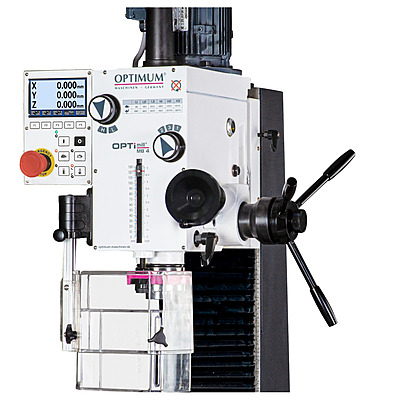

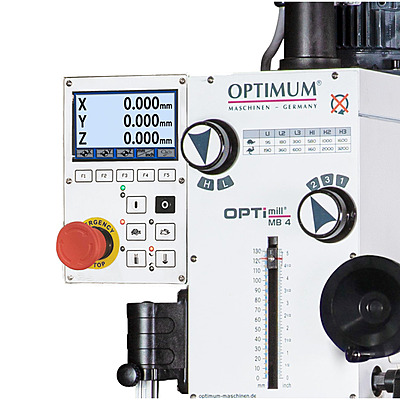

• Digital position display: Factory-fitted DRO 6 — three-axis magnetic measuring system
• Electrical supply: 400 V / 3 Ph ~50 Hz
• Footprint & mass: Sturdy cast frame; net weight 320 kg

• قدرة الثقب (S235JR): Ø 32 مم؛ رأس قاطع حتى Ø 63 مم؛ قاطع طرفي حتى Ø 28 مم
• نظام التشغيل: محرك صناعي بمرحلتين مع 6 تروس إضافية — 2 × 6 = 12 سرعة قابلة للتبديل، 95–3,200 دورة/دقيقة
• محرك التشغيل: محرك صناعي عالي الجودة بمرحلتين 1.1 / 1.5 كيلوواط، 400 فولت / 3 فاز
• المغزل والمقعد: مغزل MT 4 مع عمود شد M16؛ شوط جلبة المغزل 120 مم
• رأس التفريز: رأس الترس يميل ± 45° يمين/يسار؛ تشغيل ناعم بفضل التروس المجلخة في حمام الزيت
• الطاولة الصليبية: 800 × 240 مم بأخاديد T 14 مم؛ حركة X 450 / Y 195 / Z 430 مم؛ حمولة 80 كجم
• شاشة العرض الرقمية: DRO 6 مركّبة من المصنع — نظام قياس مغناطيسي ثلاثي المحاور
• التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
• الأبعاد والوزن: إطار سكب متين؛ الوزن الصافي 320 كجم

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: 24 V safety electrics; emergency stop shock switch; protective screen with microswitch; sturdy column with hand-honed dovetail guide

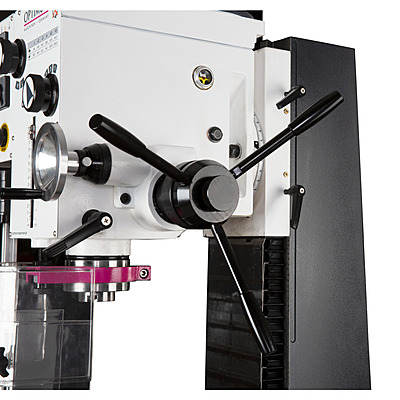

• Precision build: Heavy solid cast iron design; ground gearwheels running in oil bath for smooth quiet operation; manual sleeve feed with fine feed
• Operator features: Drill depth stop; clockwise / anticlockwise rotation; clearly arranged control panel

• سلامة المشغل: نظام تحكم آمن 24 فولت؛ مفتاح صدمة طوارئ؛ حاجز حماية بمفتاح أمان؛ عمود متين بدليل ذنب حمامة مجلوخ يدوياً
• جودة التصنيع: تصميم سكب ثقيل ومتين؛ تروس مجلخة تعمل في حمام زيت لتشغيل ناعم وهادئ؛ تغذية جلبة يدوية مع تغذية ناعمة
• وسائل راحة المشغل: حساس لعمق الثقب؛ دوران مع/عكس عقارب الساعة؛ لوحة تحكم واضحة الترتيب

Scope of Delivery

محتويات الطرد

• Adapter MT4/MT3
• Tightening rod M16
• Mounting MT4/22 mm
• Operating tool

• محول MT4/MT3
• قضيب شد M16
• حاضنة MT4/22 مم
• أدوات التشغيل
