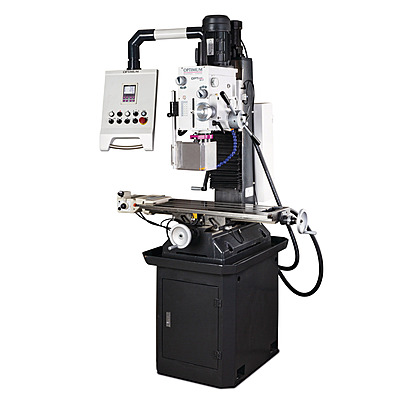

OPTIMUM OPTImill MB 4PV – Drilling-Milling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Ø 24 mm; cutter head up to Ø 63 mm; end mill up to Ø 26 mm

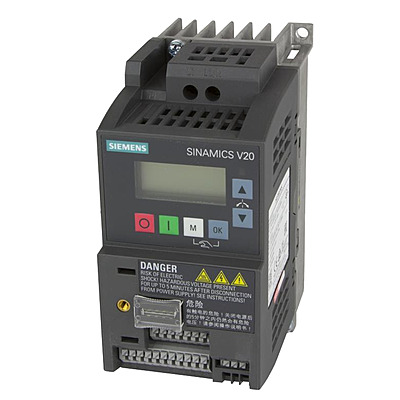

• Drive system: SIEMENS SINAMICS V20 inverter; single-speed 1.5 kW motor with 2 continuously variable stages, 60–2,760 RPM
• Spindle & taper: MT 4 spindle with M16 drawbar; spindle sleeve stroke 120 mm

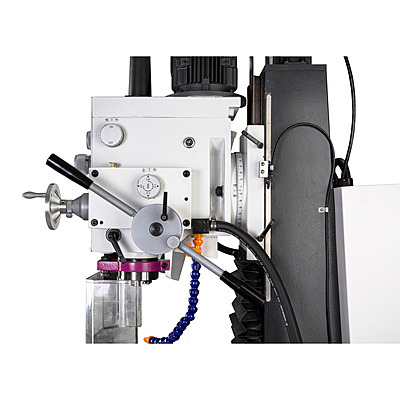

• Milling head: Gear head tilts ± 45°

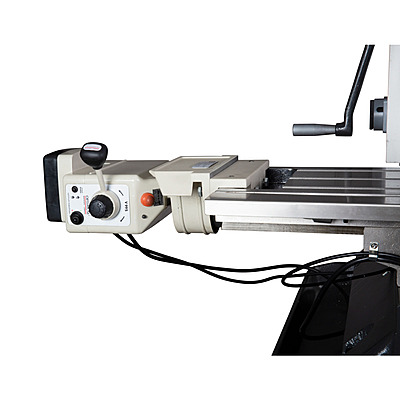

• Auto spindle sleeve feed: Three feed rates: 0.1 / 0.18 / 0.26 mm/rev; motorised X-axis with rapid traverse
• Cross table: 800 × 240 mm with T-slots 14 mm; clearance to spindle 420 mm

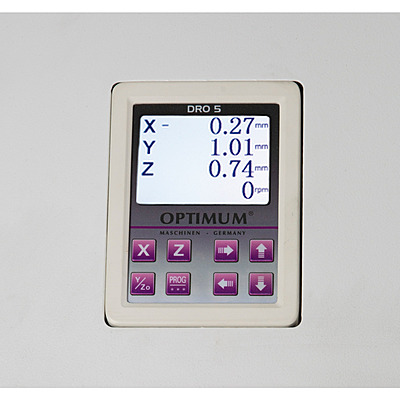

• Digital position display: Factory-fitted DRO 5 — four-line LCD
• Construction: Heavy solid cast iron base with integrated chip channel; hand-honed dovetail guide; integrated coolant system
• Electrical supply: 400 V / 3 Ph ~50 Hz
• Footprint & mass: Heavy industrial cast base; net weight 495 kg

• قدرة الثقب (S235JR): Ø 24 مم؛ رأس قاطع حتى Ø 63 مم؛ قاطع طرفي حتى Ø 26 مم
• نظام التشغيل: محوّل SIEMENS SINAMICS V20؛ محرك أحادي السرعة 1.5 كيلوواط مع مرحلتين متغيرتين باستمرار، 60–2,760 دورة/دقيقة
• المغزل والمقعد: مغزل MT 4 مع عمود شد M16؛ شوط جلبة المغزل 120 مم
• رأس التفريز: رأس الترس يميل ± 45°
• التغذية التلقائية لجلبة المغزل: ثلاث معدلات تغذية: 0.1 / 0.18 / 0.26 مم/دورة؛ محور X بمحرك مع حركة سريعة
• الطاولة الصليبية: 800 × 240 مم بأخاديد T 14 مم؛ خلوص المغزل 420 مم
• شاشة العرض الرقمية: DRO 5 مركّبة من المصنع — LCD رباعية الأسطر
• البناء: قاعدة حديد سكب ثقيلة ومتينة مع قناة رايش مدمجة؛ دليل ذنب حمامة مجلوخ يدوياً؛ نظام تبريد مدمج
• التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
• الأبعاد والوزن: قاعدة سكب صناعية ثقيلة؛ الوزن الصافي 495 كجم

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: 24 V safety electrics; emergency stop; protective screen with microswitch; chip channel keeps work area clear
• Precision build: Heavy cast platform; hand-honed dovetail guide for maximum stability; automatic spindle sleeve feed for repeatable depths
• Operator features: Integrated coolant system; thread tapping function; motorised X-axis with rapid traverse

• سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية بمفتاح أمان؛ قناة رايش تبقي منطقة العمل نظيفة
• جودة التصنيع: منصة سكب ثقيلة؛ دليل ذنب حمامة مجلوخ يدوياً لأقصى ثبات؛ تغذية تلقائية لجلبة المغزل لأعماق قابلة للتكرار
• وسائل راحة المشغل: نظام تبريد مدمج؛ وظيفة تسنين؛ محور X بمحرك مع حركة سريعة

Scope of Delivery

محتويات الطرد

• Machine base
• Morse cone MT3/B16
• Adapter MT4/MT3
• Tightening rod M16
• Operating tool

• قاعدة الآلة
• مخروط موس MT3/B16
• محول MT4/MT3
• قضيب شد M16
• أدوات التشغيل
