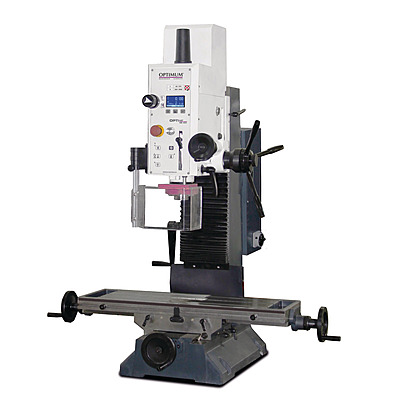

The OPTIMUM OPTImill MB 4SV – Drilling-Milling Machine is a universal precision drilling-milling machine powered by a 3 kW maintenance-free servo drive — broader speed range than geared equivalents, integrated thread tapping mode, and 230 V single-phase supply for flexible workshop installation. The professional choice when consistent torque from low to high RPM is critical.
ماكينة ثقب وتفريز بمحرك سيرفو احترافي ماكينة ثقب وتفريز دقيقة شاملة مدعومة بمحرك سيرفو 3 كيلوواط بدون صيانة — نطاق سرعة أوسع من المرادفات المسننة، ووضع تسنين مدمج، وإمداد 230 فولت أحادي الطور لتركيب مرن في الورش. الخيار الاحترافي عندما يكون العزم الثابت من الدورات المنخفضة إلى العالية أمراً حاسماً.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): Ø 32 mm; cutter head up to Ø 63 mm; end mill up to Ø 28 mm
- Drive system: Servo drive — 3 kW maintenance-free motor with integrated thread tapping function
- Drive motor: 3 kW servo; two electronically adjustable gear stages, spindle 60–3,000 RPM
- Spindle & taper: MT 4 spindle with M16 drawbar; spindle sleeve stroke 120 mm
- Milling head: Gear head tilts ± 45° left/right
- Cross table: 800 × 240 mm with T-slots 14 mm; X 450 / Y 200 / Z 430 mm travel; load 80 kg
- Electrical supply: 230 V / 1 Ph ~50 Hz — single-phase, ideal for general workshop power
- Footprint & mass: Sturdy cast frame; net weight 320 kg
- قدرة الثقب (S235JR): Ø 32 مم؛ رأس قاطع حتى Ø 63 مم؛ قاطع طرفي حتى Ø 28 مم
- نظام التشغيل: محرك سيرفو — 3 كيلوواط بدون صيانة مع وظيفة تسنين مدمجة
- محرك التشغيل: 3 كيلوواط سيرفو؛ مرحلتان قابلتان للتعديل إلكترونياً، مغزل 60–3,000 دورة/دقيقة
- المغزل والمقعد: مغزل MT 4 مع عمود شد M16؛ شوط جلبة المغزل 120 مم
- رأس التفريز: رأس الترس يميل ± 45° يمين/يسار
- الطاولة الصليبية: 800 × 240 مم بأخاديد T 14 مم؛ حركة X 450 / Y 200 / Z 430 مم؛ حمولة 80 كجم
- التغذية الكهربائية: 230 فولت / 1 فاز ~50 هرتز — أحادي الطور، مثالي لطاقة الورش العامة
- الأبعاد والوزن: إطار سكب متين؛ الوزن الصافي 320 كجم
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع

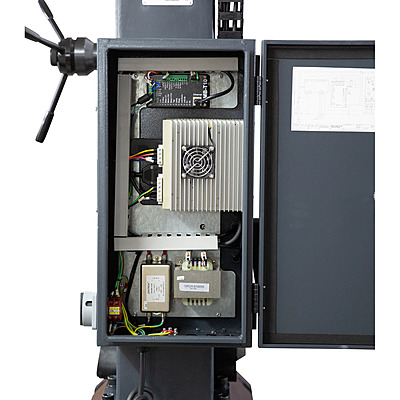

- Operator safety: Standards-compliant control cabinet with diagnostic function over network signal; emergency stop; sturdy dovetail guide with V-ledges
- Precision build: Heavy solid cast iron design; servo drive delivers consistent torque from low to high RPM; manual fine feed

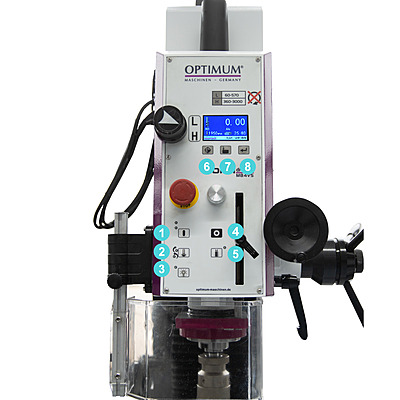

- Operator features: Integrated thread tapping mode; single-phase 230 V supply for flexible workshop installation; clearly arranged control panel
- سلامة المشغل: خزانة تحكم متوافقة مع المعايير مع وظيفة تشخيص عبر إشارة الشبكة؛ زر التوقف الطارئ؛ دليل ذنب حمامة متين مع أعمدة إسفينية
- جودة التصنيع: تصميم سكب ثقيل ومتين؛ محرك السيرفو يقدّم عزماً ثابتاً من الدورات المنخفضة إلى العالية؛ تغذية يدوية ناعمة
- وسائل راحة المشغل: وضعية تسنين مدمجة؛ إمداد 230 فولت أحادي الطور لتركيب مرن في الورش؛ لوحة تحكم واضحة الترتيب
Scope of Delivery
محتويات الطرد
- Adapter MT4/MT3
- Drawbar M16
- Mounting MT4/22 mm
- Operating tool
- محول MT4/MT3
- عمود شد M16
- حاضنة MT4/22 مم
- أدوات التشغيل
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Length (product) approx.1155 mm
- Width/depth (product) approx.980 mm
- Height (product) approx.1360 mm
- Net weight approx.320 kg
Drilling/milling output
- Drilling performance steel (S235JR)32 mm
- Continuous drilling performance steel (S235JR)28 mm
- Max. size milling head63 mm
- Max. size shaft milling cutter26 mm
Vertical spindle
- Vertical spindle spindle chuck (taper)MT 4 / MT 16
- Vertical spindle speed range60 - 3000 min¯¹
- Vertical spindle number of gears2
- Vertical spindle speed controlelectronically adjustable
- Vertical spindle quill stroke120 mm
Drilling/milling head
- Mill head swivel range± 45 °
Milling table (cross table)
- Horizontal milling table length800 mm
- Horizontal milling table width240 mm
- Horizontal milling table T-groove size14 mm
- Horizontal milling table T-groove number3
- Horizontal milling table T-groove spacing63 mm
Travel
- Travel X axis manual450 mm
- Travel Y axis manual200 mm
Electrical Data
- Supply voltage230 V / 1 Ph
- Mains frequency50 Hz
- Spindle motor drive output3 kW
