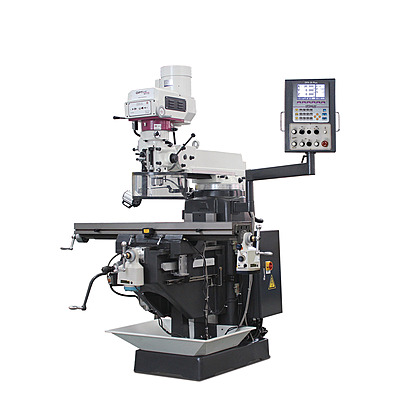

OPTIMUM OPTImill MF 4-B – Drilling-Milling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Ø 24 mm; cutter head up to Ø 80 mm; end mill up to Ø 25 mm
• Drive system: Mechanically continuously variable Vario drive, spindle 60–4,200 RPM

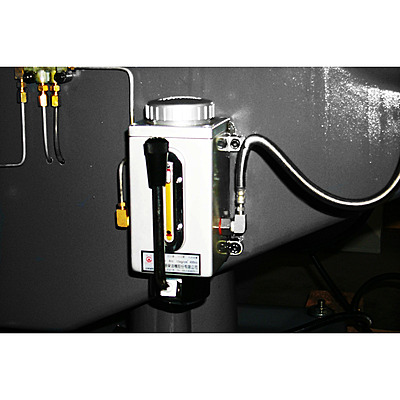

• Drive motor: 2.2 kW with central lubrication
• Spindle & taper: ISO 40 DIN 2080; concentricity ≤ 0.01 mm at the spindle sleeve

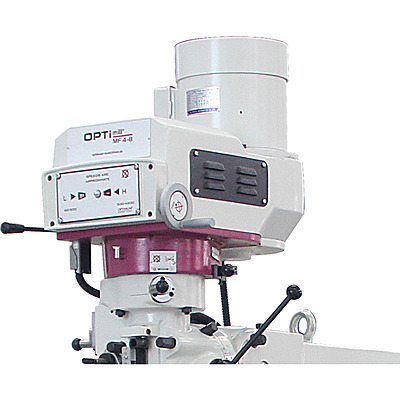

• Milling head: Spindle head swivels forwards/backwards 45°, tilts left/right 90°

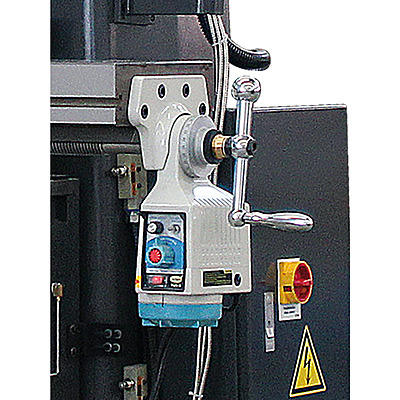

• Auto spindle sleeve feed: 3 stages — 0.038 / 0.076 / 0.152 mm/rev; precision micro feed
• Motorised feed: X / Y / Z axes with motorised feed; rapid traverse

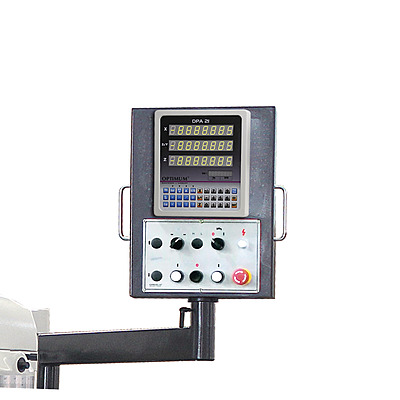

• Digital position display: Integrated DPA 31 Plus 3-axis; swivelling control panel
• Cross table: 1,370 × 254 mm with T-slots 16 mm; load 300 kg
• Travel paths: X 920 mm (auto ~820), Y 380 mm, Z 400 mm
• Electrical supply: 400 V / 3 Ph ~50 Hz
• Footprint & mass: Premium meehanite platform; net weight 1,260 kg

• قدرة الثقب (S235JR): Ø 24 مم؛ رأس قاطع حتى Ø 80 مم؛ قاطع طرفي حتى Ø 25 مم
• نظام التشغيل: محرك Vario ميكانيكي متغير باستمرار، مغزل 60–4,200 دورة/دقيقة
• محرك التشغيل: 2.2 كيلوواط مع تشحيم مركزي
• المغزل والمقعد: ISO 40 DIN 2080؛ تمركز ≤ 0.01 مم عند جلبة المغزل
• رأس التفريز: رأس المغزل يدور أماماً/خلفاً 45°، يميل يمين/يسار 90°
• التغذية التلقائية لجلبة المغزل: 3 مراحل — 0.038 / 0.076 / 0.152 مم/دورة؛ تغذية دقيقة جداً
• التغذية بمحرك: المحاور X / Y / Z بتغذية بمحرك؛ حركة سريعة
• شاشة العرض الرقمية: DPA 31 Plus ثلاثية المحاور مدمجة؛ لوحة تحكم محورية
• الطاولة الصليبية: 1,370 × 254 مم بأخاديد T 16 مم؛ حمولة 300 كجم
• مسارات الحركة: X 920 مم (آلي ~820)، Y 380 مم، Z 400 مم
• التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
• الأبعاد والوزن: منصة meehanite ممتازة؛ الوزن الصافي 1,260 كجم

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: 24 V safety electrics; emergency stop; protective screen with microswitch; central lubrication minimises maintenance error
• Precision build: Solid premium cast meehanite design with central lubrication; concentricity ≤ 0.01 mm; tapered roller bearings
• Operator features: Mechanically variable Vario gives smooth speed adjustment; swivelling 3-axis DRO panel; integrated coolant system

• سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية بمفتاح أمان؛ التشحيم المركزي يقلّل أخطاء الصيانة
• جودة التصنيع: تصميم meehanite سكب ممتاز ومتين مع تشحيم مركزي؛ تمركز ≤ 0.01 مم؛ كراسي مدببة
• وسائل راحة المشغل: محرك Vario الميكانيكي يوفر ضبط سرعة ناعم؛ لوحة DRO ثلاثية المحاور محورية؛ نظام تبريد مدمج

Scope of Delivery

محتويات الطرد

• Chip tray
• Operating tool

• حوض الرايش
• أدوات التشغيل
