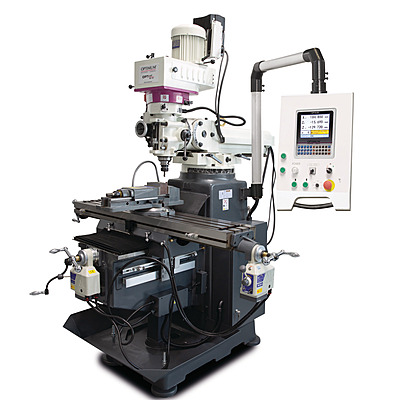

OPTIMUM OPTImill MF 4V – Drilling-Milling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Ø 32 mm; cutter head up to Ø 100 mm; end mill up to Ø 32 mm

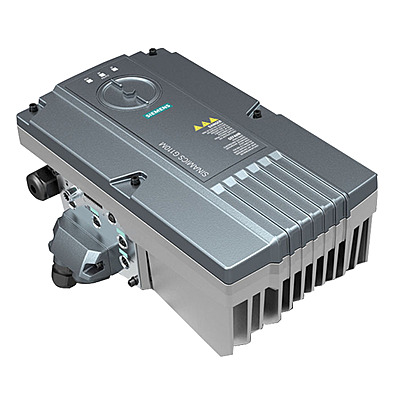

• Drive system: Frequency converter Made-in-Germany; 8 electronic stages, 9–6,750 RPM
• Drive motor: 3 kW with central lubrication
• Spindle & taper: ISO 40 DIN 2080; concentricity ≤ 0.01 mm at the spindle sleeve

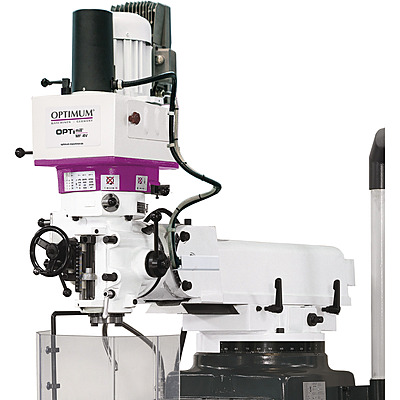

• Milling head: Spindle head tilts up/down ± 45° and swivels left/right ± 90°
• Auto spindle sleeve feed: 0.038 / 0.076 / 0.152 mm/rev; thread cutting rotation

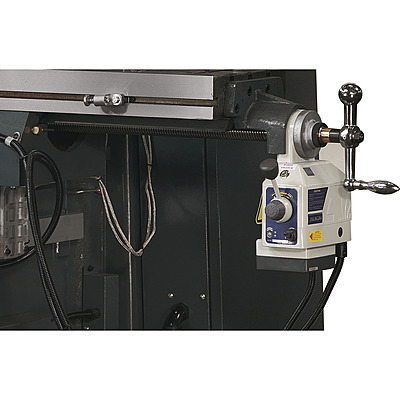

• Motorised feed: X-axis table feed with rapid traverse + motorised Z-axis height adjustment
• Cross table: 1,370 × 254 mm with T-slots 16 mm; load 275 kg

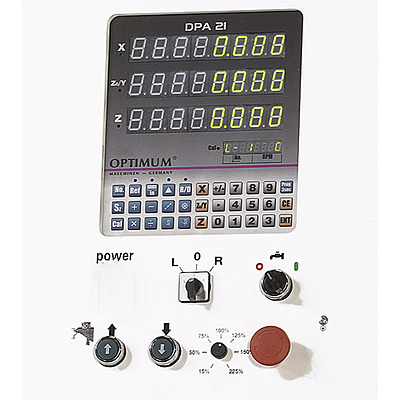

• Digital position display: Integrated 3-axis
• Cooling: Integrated coolant system (100 W pump)
• Electrical supply: 400 V / 3 Ph ~50 Hz
• Footprint & mass: Heavy premium meehanite platform; net weight 1,150 kg

• قدرة الثقب (S235JR): Ø 32 مم؛ رأس قاطع حتى Ø 100 مم؛ قاطع طرفي حتى Ø 32 مم
• نظام التشغيل: محوّل تردد ألماني الصنع؛ 8 مراحل إلكترونية، 9–6,750 دورة/دقيقة
• محرك التشغيل: 3 كيلوواط مع تشحيم مركزي
• المغزل والمقعد: ISO 40 DIN 2080؛ تمركز ≤ 0.01 مم عند جلبة المغزل
• رأس التفريز: رأس المغزل يميل أعلى/أسفل ± 45° ويدور يمين/يسار ± 90°
• التغذية التلقائية لجلبة المغزل: 0.038 / 0.076 / 0.152 مم/دورة؛ دوران تسنين
• التغذية بمحرك: تغذية الطاولة على المحور X مع حركة سريعة + ضبط ارتفاع المحور Z بمحرك
• الطاولة الصليبية: 1,370 × 254 مم بأخاديد T 16 مم؛ حمولة 275 كجم
• شاشة العرض الرقمية: ثلاثية المحاور مدمجة
• التبريد: نظام تبريد مدمج (مضخة 100 واط)
• التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
• الأبعاد والوزن: منصة meehanite ممتازة ثقيلة؛ الوزن الصافي 1,150 كجم

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: 24 V safety electrics; emergency stop; protective screen with microswitch; central lubrication minimises maintenance error
• Precision build: Heavy premium cast meehanite; Made-in-Germany frequency converter for reliable electronic control; tapered roller bearings
• Operator features: 3-axis DRO; thread cutting rotation; motorised X-axis with rapid traverse + motorised Z height adjustment; coolant system

• سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية بمفتاح أمان؛ التشحيم المركزي يقلّل أخطاء الصيانة
• جودة التصنيع: meehanite سكب ممتاز ثقيل؛ محوّل تردد ألماني الصنع لتحكم إلكتروني موثوق؛ كراسي مدببة
• وسائل راحة المشغل: شاشة DRO ثلاثية المحاور؛ دوران تسنين؛ تغذية المحور X بمحرك مع حركة سريعة + ضبط ارتفاع المحور Z بمحرك؛ نظام تبريد

Scope of Delivery

محتويات الطرد

• Chip tray
• Operating tool

• حوض الرايش
• أدوات التشغيل
