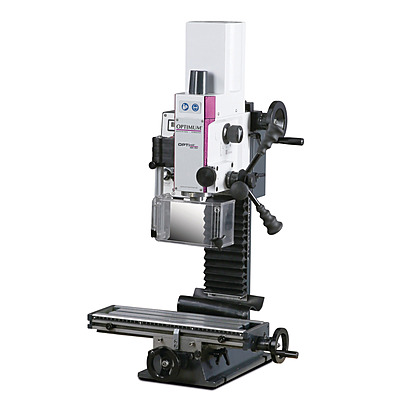

The OPTIMUM OPTImill MH 15V – Milling Machine is a compact bench drilling-milling machine engineered for small workshops, training centres, and craftsman applications. With an electronically infinitely variable Vario drive across two transmission ratios (90–2,250 RPM), a 500 W spindle motor, an MT 2 taper handling Ø 13 mm in S235JR steel, and a 45° tiltable head, it delivers compact precision for benchtop drilling and milling work.
ماكينة ثقب وتفريز مدمجة للطاولة بمحرك متغير السرعة إلكترونياً مصممة للورش الصغيرة ومراكز التدريب والاستخدامات الحرفية. بنسبة نقل بمرحلتين (90–2,250 دورة/دقيقة)، ومحرك مغزل 500 واط، ومقعد MT 2 يستوعب ثقباً بقطر 13 مم في الفولاذ S235JR، ورأس قابل للإمالة 45°، توفّر دقة مدمجة لأعمال الثقب والتفريز على الطاولة.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): Ø 13 mm maximum / Ø 11 mm continuous; cutter head up to Ø 50 mm; end mill up to Ø 13 mm
- Drive system: Electronically infinitely variable two-speed Vario drive, 90–2,250 RPM
- Drive motor: 500 W spindle motor output
- Spindle & taper: MT 2 Morse taper with M 10 drawbar; quill stroke 50 mm; quill diameter Ø 60 mm
- Milling head: Tilts ± 90° for milling and drilling at any angular position
- Cross table: 400 × 120 mm with three T-slots (10 mm size / 35 mm spacing)
- Travel paths: X axis 240 mm, Y axis 135 mm, Z axis 150 mm
- Electrical supply: 230 V / 1 Ph ~50 Hz, ready for standard workshop power
- Footprint & mass: 504 × 515 × 800 mm; net weight 58.5 kg
- قدرة الثقب (S235JR): Ø 13 مم كحد أقصى / Ø 11 مم تشغيل مستمر؛ رأس قاطع حتى Ø 50 مم؛ قاطع طرفي حتى Ø 13 مم
- نظام التشغيل: محرك متغير السرعة إلكترونياً بمرحلتين، 90–2,250 دورة/دقيقة
- محرك التشغيل: خرج محرك المغزل 500 واط
- المغزل والمقعد: مقعد موس MT 2 مع عمود شد M 10؛ شوط الجلبة 50 مم؛ قطر الجلبة Ø 60 مم
- رأس التفريز: يميل ± 90° للتفريز والثقب بأي زاوية
- الطاولة الصليبية: 400 × 120 مم مع ثلاثة أخاديد T (مقاس 10 مم / تباعد 35 مم)
- مسارات الحركة: المحور X 240 مم، المحور Y 135 مم، المحور Z 150 مم
- التغذية الكهربائية: 230 فولت / 1 فاز ~50 هرتز، جاهز للتشغيل بالكهرباء القياسية للورشة
- الأبعاد والوزن: 504 × 515 × 800 مم؛ الوزن الصافي 58.5 كجم
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع

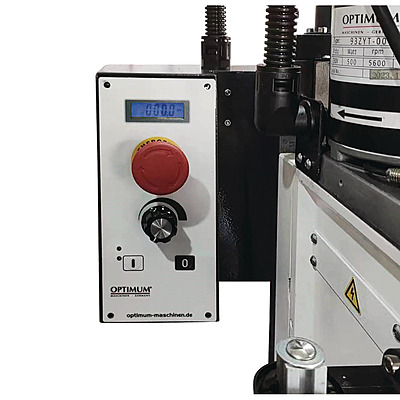

- Operator safety: 24 V DC safety electrics; emergency stop button; clear control panel; simple touch on/off switch
- Operator features: Speed display; potentiometer for stepless speed adjustment; backlash-free feed spindles with adjustable spindle nuts
- Cross-table features: Adjustable limit stops; longitudinal scale inset; precision-machined surface with T-slots
- سلامة المشغل: نظام تحكم بجهد منخفض 24 فولت تيار مستمر؛ زر التوقف الطارئ؛ لوحة تحكم واضحة؛ مفتاح تشغيل/إيقاف باللمس
- وسائل راحة المشغل: شاشة سرعة؛ بوتنشيومتر لضبط السرعة بدون درجات؛ محاور تغذية بدون لعب مع صواميل مغزل قابلة للضبط
- مزايا الطاولة الصليبية: حاصرات قابلة للضبط؛ مقياس طولي مدمج؛ سطح مصنع بدقة مع أخاديد T
Scope of Delivery
محتويات الطرد
- Drill chuck 1-13 mm
- Taper shank
- T-slot nut
- Operating tool
- ظرف ثقب 1-13 مم
- مخروط موس
- صامولة مجرى T
- أدوات التشغيل
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Length (product) approx.504 mm
- Width/depth (product) approx.515 mm
- Height (product) approx.800 mm
- Net weight approx.58.5 kg
Drilling/milling output
- Drilling performance steel (S235JR)13 mm
- Continuous drilling performance steel (S235JR)11 mm
- Max. size milling head50 mm
- Max. size shaft milling cutter13 mm
Vertical spindle
- Vertical spindle spindle chuck (taper)MT 2
- Vertical spindle speed range90 – 2250 RPM
- Vertical spindle number of gears2 Steps
- Vertical spindle speed controlelectronically adjustable
- Vertical spindle quill stroke50 mm
- Vertical spindle quill diameter60 mm
- Vertical spindle reach145 mm
- DrawbarM10
Drilling/milling head
- Drill-mill head tilt range±45 °
- Mill head swivel range± 90 °
Milling table (cross table)
- Horizontal milling table length400 mm
- Horizontal milling table width120 mm
- Horizontal milling table T-groove size10 mm
- Horizontal milling table T-groove number3
- Horizontal milling table T-groove spacing35 mm
Travel
- Travel X axis manual240 mm
- Travel Y axis manual135 mm
- Travel Z axis manual150 mm
Electrical Data
- Supply voltage230 V / 1 Ph
- Mains frequency50 Hz
- Spindle motor drive output0.5 kW
