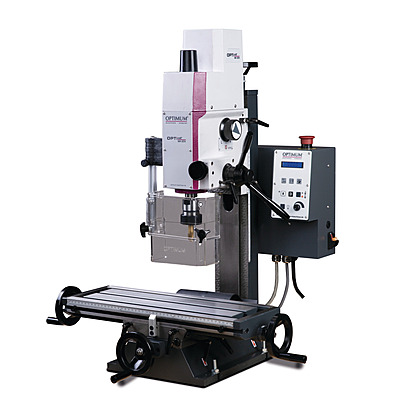

The OPTIMUM OPTImill MH 20V – Drilling-Milling Machine is a sturdy drilling-milling machine driven by a 750 W DC Vario motor for craftsman workshops, training centres, and prototyping bays. Across two electronically variable transmission ratios (100–3,000 RPM), with an MT 2 taper handling Ø 16 mm in S235JR steel and a ± 60° tiltable head, it pairs precision with a manageable bench footprint.
ماكينة ثقب وتفريز متينة للورش بمحرك تيار مستمر Vario 750 واط مصممة لورش الحرفيين ومراكز التدريب وأعمال النماذج الأولية. بمرحلتين متغيرتين إلكترونياً (100–3,000 دورة/دقيقة)، ومقعد MT 2 يستوعب ثقباً بقطر 16 مم في الفولاذ S235JR، ورأس قابل للإمالة ± 60°، تجمع بين الدقة وحجم منضدة سهل الإدارة.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): Ø 16 mm maximum / Ø 12 mm continuous; cutter head up to Ø 63 mm; end mill up to Ø 20 mm
- Drive system: Electronically infinitely variable two-speed Vario drive, 100–3,000 RPM
- Drive motor: 750 W DC motor with permanent current monitoring; air filter for motor cooling
- Spindle & taper: MT 2 spindle with M 10 drawbar; concentricity ≤ 0.015 mm at the spindle sleeve

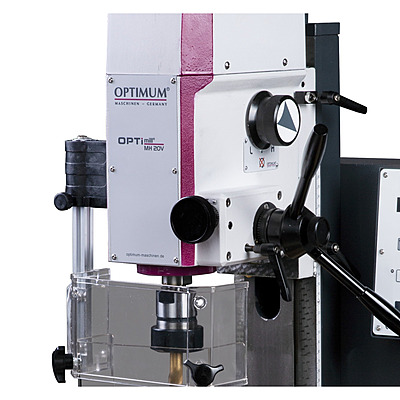

- Milling head: Tilts ± 60° for milling and drilling at any angular position
- Cross table: 510 × 180 mm with T-slots; X travel 280 mm, Y 175 mm, Z 210 mm; load 40 kg
- Electrical supply: 230 V / 1 Ph ~50 Hz, ready for standard workshop power
- Footprint & mass: 780 × 715 × 905 mm; total weight 100 kg
- قدرة الثقب (S235JR): Ø 16 مم كحد أقصى / Ø 12 مم تشغيل مستمر؛ رأس قاطع حتى Ø 63 مم؛ قاطع طرفي حتى Ø 20 مم
- نظام التشغيل: محرك متغير السرعة إلكترونياً بمرحلتين، 100–3,000 دورة/دقيقة
- محرك التشغيل: محرك تيار مستمر 750 واط مع مراقبة دائمة للتيار؛ مرشح هواء لتبريد المحرك
- المغزل والمقعد: مغزل MT 2 مع عمود شد M 10؛ تمركز ≤ 0.015 مم عند جلبة المغزل
- رأس التفريز: يميل ± 60° للتفريز والثقب بأي زاوية
- الطاولة الصليبية: 510 × 180 مم بأخاديد T؛ حركة X 280 / Y 175 / Z 210 مم؛ حمولة 40 كجم
- التغذية الكهربائية: 230 فولت / 1 فاز ~50 هرتز، جاهز للتشغيل بالكهرباء القياسية للورشة
- الأبعاد والوزن: 780 × 715 × 905 مم؛ الوزن الإجمالي 100 كجم
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع

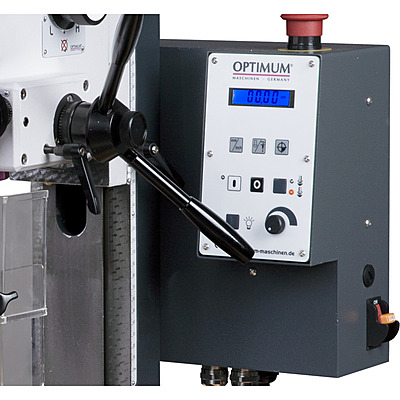

- Operator safety: 24 V safety electrics; emergency stop; protective screen with microswitch; V-belt cover with safety interlock; air filter on motor housing
- Precision build: Sturdy dovetail guide with adjustable V-ledges; tapered roller bearings; backlash-free feed spindles with adjustable nuts
- Operator features: Clockwise / anticlockwise rotation; improved electrics with extended PCB and EMC protection; fine spindle sleeve feed
- سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية بمفتاح أمان؛ غطاء قشاط بمفتاح أمان؛ مرشح هواء على غلاف المحرك
- جودة التصنيع: دليل ذنب الحمامة متين مع أعمدة إسفينية قابلة للضبط؛ كراسي مدببة؛ محاور تغذية بدون لعب مع صواميل قابلة للضبط
- وسائل راحة المشغل: دوران مع/عكس عقارب الساعة؛ إلكترونيات محسّنة مع لوحات PCB إضافية وحماية EMC؛ تغذية ناعمة لجلبة المغزل
Scope of Delivery
محتويات الطرد
- Tapered mandrel MT2/B16 M 10
- Drawbar M10
- Operating tool
- حاضنة موس MT 2/B16 M 10
- عمود شد M10
- أدوات التشغيل
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Length (product) approx.750 mm
- Width/depth (product) approx.650 mm
- Height (product) approx.820 mm
- Net weight approx.94 kg
Drilling/milling output
- Drilling performance steel (S235JR)16 mm
- Continuous drilling performance steel (S235JR)12 mm
- Max. size milling head52 mm
- Max. size shaft milling cutter20 mm
Vertical spindle
- Vertical spindle spindle chuck (taper)MT 2
- Vertical spindle speed range100 – 3000 min¯¹
- Vertical spindle number of gears2
- Vertical spindle speed controlelectronically adjustable
- Vertical spindle quill stroke50 mm
- Vertical spindle quill diameter60 mm
- Vertical spindle reach170 mm
Drilling/milling head
- Mill head swivel range± 60 °
Milling table (cross table)
- Horizontal milling table length510 mm
- Horizontal milling table width180 mm
- Horizontal milling table T-groove size12 mm
- Horizontal milling table T-groove number3
- Horizontal milling table T-groove spacing63 mm
- Horizontal milling table max. load bearing capacity40 kg
Travel
- Travel X axis manual280 mm
- Travel Y axis manual175 mm
- Travel Z axis manual210 mm
Electrical Data
- Supply voltage230 V / 1 Ph
- Mains frequency50 Hz
- Spindle motor drive output0.75 kW
