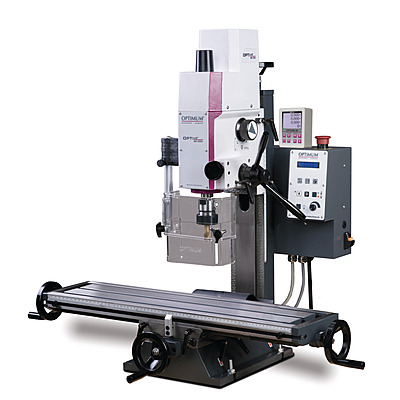

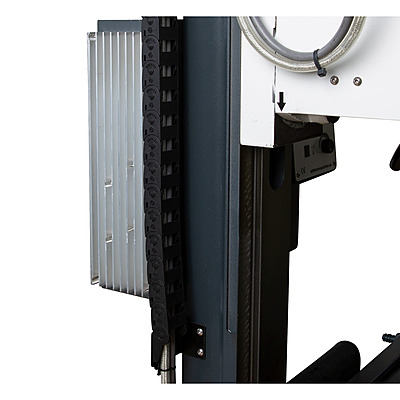

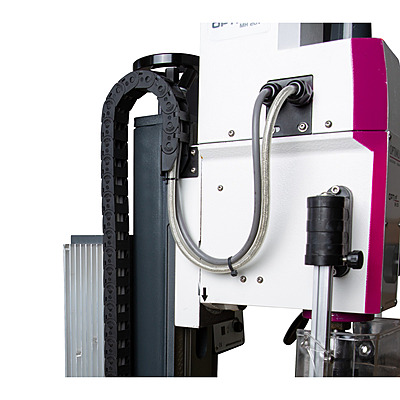

OPTIMUM OPTImill MH 20VLD – Drilling-Milling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Ø 16 mm maximum / Ø 12 mm continuous; cutter head up to Ø 63 mm; end mill up to Ø 20 mm
• Drive system: Electronically infinitely variable two-speed Vario drive, 100–3,000 RPM
• Drive motor: 750 W DC motor with permanent current monitoring; air filter for motor cooling
• Spindle & taper: MT 2 spindle with M 10 drawbar; concentricity ≤ 0.015 mm at the spindle sleeve

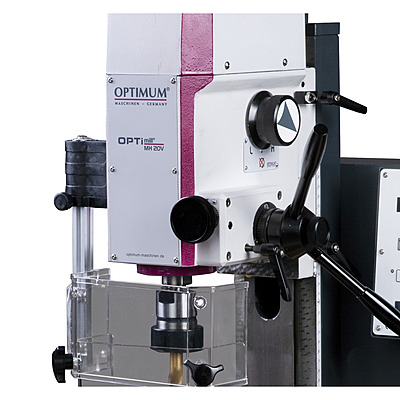

• Milling head: Tilts ± 60° for milling and drilling at any angular position
• Extended cross table: 700 × 180 mm with T-slots; X travel 480 mm, Y 175 mm, Z 210 mm; load 50 kg

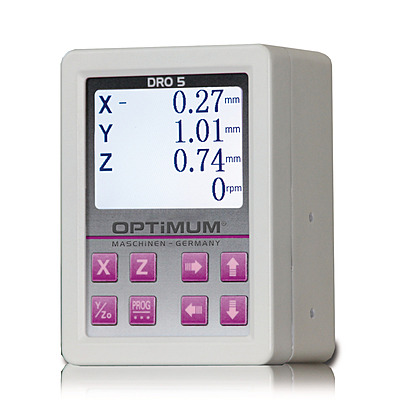

• Digital position display: Factory-fitted DRO 5 — four-line LCD for X / Y / Z axes
• Electrical supply: 230 V / 1 Ph ~50 Hz, ready for standard workshop power
• Footprint & mass: 950 × 715 × 905 mm; total weight 122 kg

• قدرة الثقب (S235JR): Ø 16 مم كحد أقصى / Ø 12 مم تشغيل مستمر؛ رأس قاطع حتى Ø 63 مم؛ قاطع طرفي حتى Ø 20 مم
• نظام التشغيل: محرك متغير السرعة إلكترونياً بمرحلتين، 100–3,000 دورة/دقيقة
• محرك التشغيل: محرك تيار مستمر 750 واط مع مراقبة دائمة للتيار؛ مرشح هواء لتبريد المحرك
• المغزل والمقعد: مغزل MT 2 مع عمود شد M 10؛ تمركز ≤ 0.015 مم عند جلبة المغزل
• رأس التفريز: يميل ± 60° للتفريز والثقب بأي زاوية
• الطاولة الصليبية الممتدة: 700 × 180 مم بأخاديد T؛ حركة X 480 / Y 175 / Z 210 مم؛ حمولة 50 كجم
• شاشة العرض الرقمية: DRO 5 مركّبة من المصنع — LCD رباعية الأسطر للمحاور X / Y / Z
• التغذية الكهربائية: 230 فولت / 1 فاز ~50 هرتز، جاهز للتشغيل بالكهرباء القياسية للورشة
• الأبعاد والوزن: 950 × 715 × 905 مم؛ الوزن الإجمالي 122 كجم

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

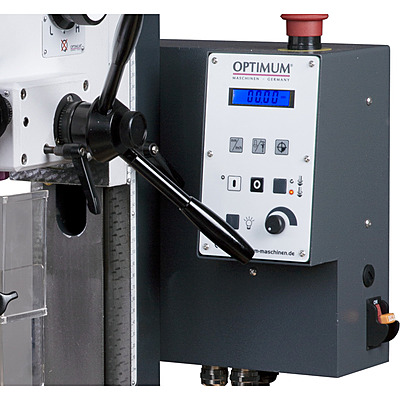

• Operator safety: 24 V safety electrics; emergency stop; protective screen with microswitch; V-belt cover with safety interlock; air filter on motor housing
• Precision build: Sturdy dovetail guide with adjustable V-ledges; tapered roller bearings; backlash-free feed spindles with adjustable nuts
• Operator features: Clockwise / anticlockwise rotation; improved electrics with extended PCB and EMC protection; fine spindle sleeve feed

• سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية بمفتاح أمان؛ غطاء قشاط بمفتاح أمان؛ مرشح هواء على غلاف المحرك
• جودة التصنيع: دليل ذنب الحمامة متين مع أعمدة إسفينية قابلة للضبط؛ كراسي مدببة؛ محاور تغذية بدون لعب مع صواميل قابلة للضبط
• وسائل راحة المشغل: دوران مع/عكس عقارب الساعة؛ إلكترونيات محسّنة مع لوحات PCB إضافية وحماية EMC؛ تغذية ناعمة لجلبة المغزل

Scope of Delivery

محتويات الطرد

• Tapered mandrel MT2/B16 M 10
• Drawbar M10
• Operating tool

• حاضنة موس MT 2/B16 M 10
• عمود شد M10
• أدوات التشغيل
