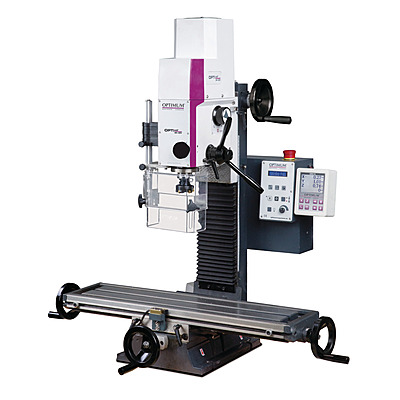

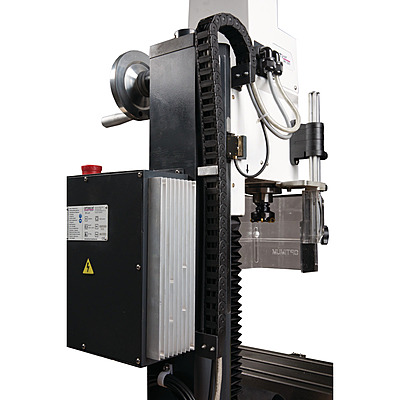

OPTIMUM OPTImill MH 22VD – Drilling-Milling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Ø 20 mm maximum / Ø 16 mm continuous; cutter head up to Ø 52 mm; end mill up to Ø 12 mm
• Drive system: Electronically infinitely variable two-speed Vario drive, 90–3,000 RPM
• Drive motor: 950 W DC motor with permanent current monitoring
• Spindle & taper: BT 20 spindle with mechanical quick-change clamping (pull studs BT20×45°); concentricity ≤ 0.015 mm

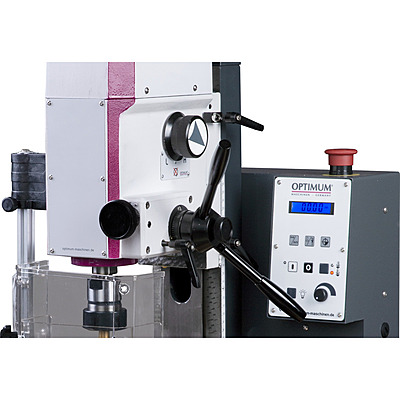

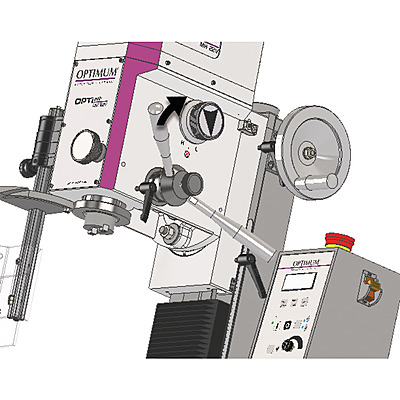

• Milling head: Tilts ± 60° for milling and drilling at any angular position
• Cross table: 700 × 180 mm with T-slots 12 mm; X travel 480 mm, Y 175 mm, Z 280 mm; load 50 kg

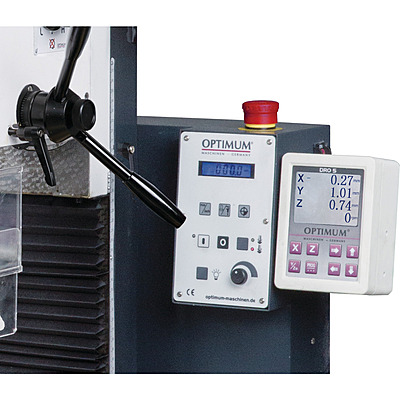

• Digital position display: Factory-fitted DRO 5 — four-line LCD for X / Y / Z axes
• Electrical supply: 230 V / 1 Ph ~50 Hz
• Footprint & mass: 1,008 × 758 × 1,025 mm; total weight 148 kg

• قدرة الثقب (S235JR): Ø 20 مم كحد أقصى / Ø 16 مم تشغيل مستمر؛ رأس قاطع حتى Ø 52 مم؛ قاطع طرفي حتى Ø 12 مم
• نظام التشغيل: محرك متغير السرعة إلكترونياً بمرحلتين، 90–3,000 دورة/دقيقة
• محرك التشغيل: محرك تيار مستمر 950 واط مع مراقبة دائمة للتيار
• المغزل والمقعد: مغزل BT 20 مع نظام تثبيت سريع التغيير ميكانيكي (Pull studs BT20×45°)؛ تمركز ≤ 0.015 مم
• رأس التفريز: يميل ± 60° للتفريز والثقب بأي زاوية
• الطاولة الصليبية: 700 × 180 مم بأخاديد T 12 مم؛ حركة X 480 / Y 175 / Z 280 مم؛ حمولة 50 كجم
• شاشة العرض الرقمية: DRO 5 مركّبة من المصنع — LCD رباعية الأسطر للمحاور X / Y / Z
• التغذية الكهربائية: 230 فولت / 1 فاز ~50 هرتز
• الأبعاد والوزن: 1,008 × 758 × 1,025 mm؛ الوزن الإجمالي 148 كجم

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: 24 V DC safety electrics; emergency stop; protective screen with microswitch; V-belt cover with safety interlock
• Precision build: Sturdy dovetail guide with adjustable V-ledges; tapered roller bearings; backlash-free feed spindles
• Operator features: BT 20 mechanical quick-change clamping makes tool changes a one-handed operation; clockwise / anticlockwise rotation; machine lamp

• سلامة المشغل: نظام تحكم آمن 24 فولت تيار مستمر؛ زر التوقف الطارئ؛ حاجز حماية بمفتاح أمان؛ غطاء قشاط بمفتاح أمان
• جودة التصنيع: دليل ذنب الحمامة متين مع أعمدة إسفينية قابلة للضبط؛ كراسي مدببة؛ محاور تغذية بدون لعب
• وسائل راحة المشغل: نظام تثبيت BT 20 ميكانيكي سريع التغيير يجعل تغيير الأدوات بيد واحدة؛ دوران مع/عكس عقارب الساعة؛ مصباح آلة

Scope of Delivery

محتويات الطرد

• Operating tool

• أدوات التشغيل
