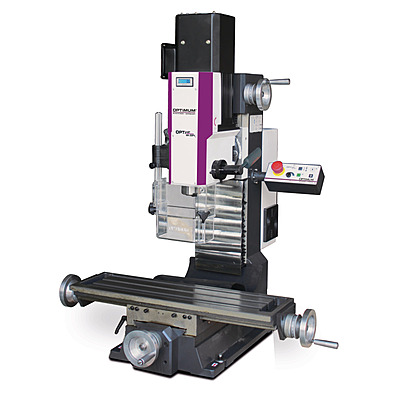

The OPTIMUM OPTImill MH 25PV – Milling Machine is a sturdy milling machine driven by a SIEMENS SINAMICS V20 inverter and 1.5 kW inverter motor — wide voltage tolerance, energy-optimised control, and 200–4,000 RPM electronically variable spindle. The BT 30 mechanical quick-change clamping and counterweighted Z axis make tool changes and head adjustment effortless in production workshops.
ماكينة تفريز بمحوّل SIEMENS الاحترافي ماكينة تفريز متينة مدفوعة بمحوّل SIEMENS SINAMICS V20 ومحرك إنفرتر 1.5 كيلوواط — تحمّل جهد واسع، وتحكم محسّن للطاقة، ومغزل متغير السرعة إلكترونياً 200–4,000 دورة/دقيقة. نظام التثبيت السريع BT 30 ومحور Z الموزون يجعلان تغيير الأدوات وضبط الرأس سهلاً في ورش الإنتاج.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): Ø 25 mm; cutter head Ø 50 mm; end mill Ø 25 mm
- Drive system: SIEMENS SINAMICS V20 inverter — energy-optimised control, wide voltage range, advanced cooling
- Drive motor: Inverter motor 1.5 kW with 10 Nm torque; spindle 200–4,000 RPM (electronic speed control)
- Spindle & taper: BT 30 spindle with mechanical quick-change clamping (pull studs BT30×45°); spindle sleeve stroke 60 mm

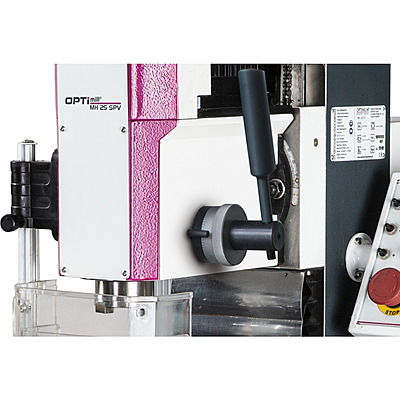

- Milling head: Gear head tilts + 45°; counterweighted Z axis facilitates head adjustment
- Cross table: 620 × 180 mm; X 400 / Y 210 / Z 210 mm manual travel
- Electrical supply: 400 V / 3 Ph ~50 Hz
- Footprint & mass: Sturdy cast platform — total weight 305 kg
- قدرة الثقب (S235JR): Ø 25 مم؛ رأس قاطع Ø 50 مم؛ قاطع طرفي Ø 25 مم
- نظام التشغيل: محوّل SIEMENS SINAMICS V20 — تحكم محسّن للطاقة، نطاق جهد واسع، تبريد متقدم
- محرك التشغيل: محرك إنفرتر 1.5 كيلوواط بعزم 10 نيوتن.م؛ مغزل 200–4,000 دورة/دقيقة (تحكم إلكتروني بالسرعة)
- المغزل والمقعد: مغزل BT 30 مع نظام تثبيت ميكانيكي سريع التغيير (Pull studs BT30×45°)؛ شوط جلبة المغزل 60 مم
- رأس التفريز: رأس الترس يميل + 45°؛ محور Z موزون يسهّل ضبط الرأس
- الطاولة الصليبية: 620 × 180 مم؛ حركة يدوية X 400 / Y 210 / Z 210 مم
- التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
- الأبعاد والوزن: منصة سكب متينة — الوزن الإجمالي 305 كجم
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع
- Operator safety: 24 V safety electrics; emergency stop; protective screen with microswitch; V-belt cover with safety interlock
- Precision build: Sturdy precision-ground dovetail guide; angular ball bearings on all axes; quiet running

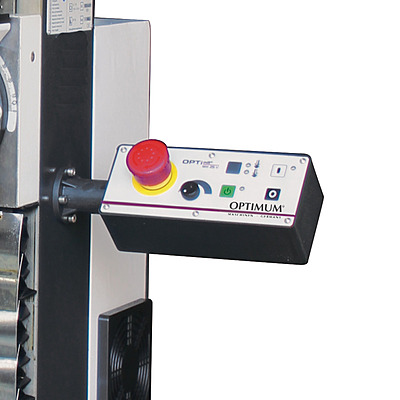

- Operator features: Easily readable speed display in milling head; foil keyboard control panel; slots prepared for DRO 5 retrofit on all three axes
- سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية بمفتاح أمان؛ غطاء قشاط بمفتاح أمان
- جودة التصنيع: دليل ذنب الحمامة متين مجلخ بدقة؛ كراسي كروية تلامسية على جميع المحاور؛ تشغيل هادئ
- وسائل راحة المشغل: شاشة سرعة سهلة القراءة في رأس التفريز؛ لوحة تحكم بلوحة مفاتيح ذات غشاء؛ شقوق جاهزة لتركيب DRO 5 على المحاور الثلاثة
Scope of Delivery
محتويات الطرد
- Adapter BT 30/MT2
- Drawbar M12
- Operating tool
- محول BT 30/MT2
- عمود شد M12
- أدوات التشغيل
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Length (product) approx.970 mm
- Width/depth (product) approx.955 mm
- Height (product) approx.1025 mm
- Net weight approx.192 kg
Drilling/milling output
- Max. size milling head50 mm
- Max. size shaft milling cutter25 mm
Vertical spindle
- Vertical spindle spindle chuck (taper)BT 30
- Vertical spindle speed range200 – 4000 min¯¹
- Vertical spindle number of gears1
- Vertical spindle speed controlelectronically adjustable
- Vertical spindle reach185 mm
Drilling/milling head
- Mill head swivel range45 °
Milling table (cross table)
- Horizontal milling table length620 mm
- Horizontal milling table width180 mm
- Horizontal milling table T-groove size12 mm
- Horizontal milling table T-groove number3
- Horizontal milling table T-groove spacing50 mm
- Horizontal milling table max. load bearing capacity30 kg
Travel
- Travel X axis manual400 mm
- Travel Y axis manual210 mm
- Travel Z axis manual270 mm
Electrical Data
- Supply voltage230 V / 1 Ph
- Mains frequency50 Hz
- Spindle motor drive output1.5 kW
- Total rated value2
