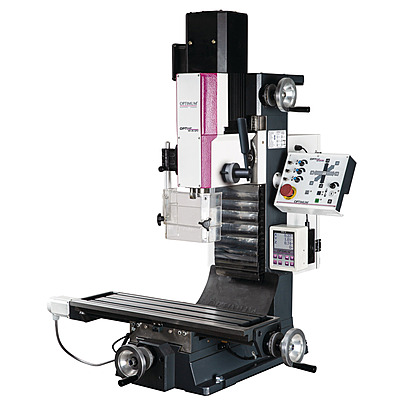

OPTIMUM OPTImill MH 25SPV – Milling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Ø 25 mm; cutter head Ø 50 mm; end mill Ø 25 mm
• Drive system: SIEMENS SINAMICS V20 inverter — energy-optimised control, wide voltage range, advanced cooling
• Drive motor: Inverter motor 1.5 kW with 10 Nm torque; spindle 200–4,000 RPM (electronic speed control)
• Spindle & taper: BT 30 spindle with mechanical quick-change clamping (pull studs BT30×45°); spindle sleeve stroke 60 mm

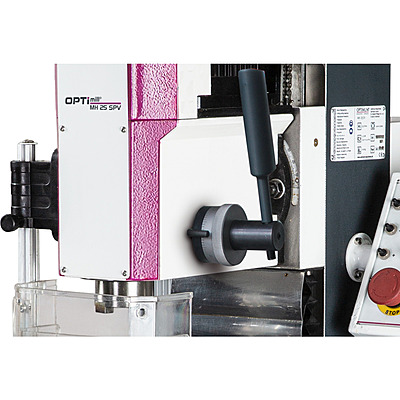

• Milling head: Gear head tilts + 45°; counterweighted Z axis facilitates head adjustment

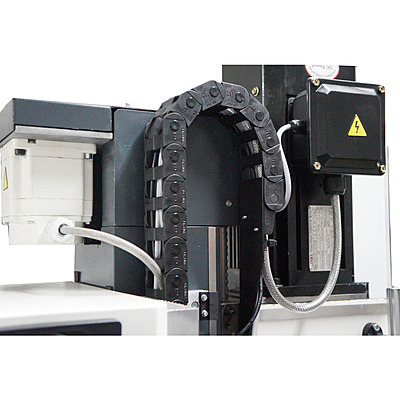

• Servo feed: Continuously variable servo feed on all three axes — torque X/Y/Z 2.2/2.2/4.2 Nm; rapid X 150–930 mm/min, Y 100–580 mm/min
• Digital position display: Factory-fitted DRO 5 — 3-axis position readout

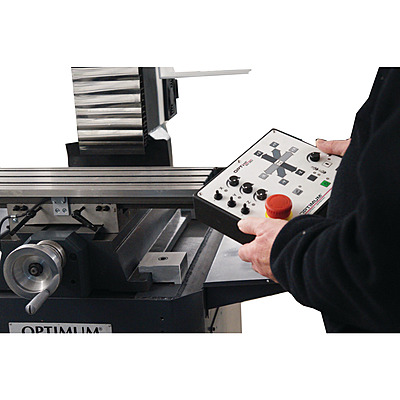

• Control panel: Transportable — removable from holder for high mobility
• Cross table: 620 × 180 mm; X 400 / Y 210 / Z 210 mm travel
• Electrical supply: 230 V / 1 Ph ~50 Hz

• قدرة الثقب (S235JR): Ø 25 مم؛ رأس قاطع Ø 50 مم؛ قاطع طرفي Ø 25 مم
• نظام التشغيل: محوّل SIEMENS SINAMICS V20 — تحكم محسّن للطاقة، نطاق جهد واسع، تبريد متقدم
• محرك التشغيل: محرك إنفرتر 1.5 كيلوواط بعزم 10 نيوتن.م؛ مغزل 200–4,000 دورة/دقيقة (تحكم إلكتروني بالسرعة)
• المغزل والمقعد: مغزل BT 30 مع نظام تثبيت ميكانيكي سريع التغيير (Pull studs BT30×45°)؛ شوط جلبة المغزل 60 مم
• رأس التفريز: رأس الترس يميل + 45°؛ محور Z موزون يسهّل ضبط الرأس
• تغذية السيرفو: تغذية سيرفو متغيرة باستمرار على المحاور الثلاثة — عزم X/Y/Z 2.2/2.2/4.2 نيوتن.م؛ سرعة X 150–930 مم/دقيقة، Y 100–580 مم/دقيقة
• شاشة العرض الرقمية: DRO 5 مركّبة من المصنع — قراءة موضع ثلاثية المحاور
• لوحة التحكم: قابلة للنقل — قابلة للإزالة من الحامل لحركة عالية
• الطاولة الصليبية: 620 × 180 مم؛ حركة X 400 / Y 210 / Z 210 مم
• التغذية الكهربائية: 230 فولت / 1 فاز ~50 هرتز

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: 24 V safety electrics; emergency stop; limit switches on all axes; feed cut-off at end position; spindle-stop interlock on feed
• Precision build: Sturdy precision-ground dovetail guide; angular ball bearings; quiet running
• Operator features: Transportable control panel; foil keyboard; rapid traverse on X and Y for fast positioning

• سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ مفاتيح حد على جميع المحاور؛ قطع التغذية في موضع النهاية؛ تأمين توقف المغزل على التغذية
• جودة التصنيع: دليل ذنب الحمامة متين مجلخ بدقة؛ كراسي كروية تلامسية؛ تشغيل هادئ
• وسائل راحة المشغل: لوحة تحكم قابلة للنقل؛ لوحة مفاتيح غشائية؛ حركة سريعة على X و Y لتحديد المواقع بسرعة

Scope of Delivery

محتويات الطرد

• Adapter BT 30/MT2
• Drawbar M12
• Operating tool

• محول BT 30/MT2
• عمود شد M12
• أدوات التشغيل
