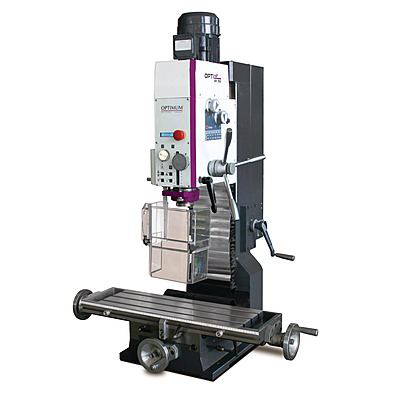

OPTIMUM OPTImill MH 35G – Drilling-Milling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Ø 32 mm; cutter head up to Ø 80 mm; end mill up to Ø 28 mm
• Spindle & taper: BT 30 spindle with mechanical quick-change clamping (pull studs BT30×45°); concentricity ≤ 0.015 mm
• Milling head: Gear head tilts ± 30°
• Cross table: 750 × 210 mm with T-slots 12 mm; load 170 kg
• Construction: Heavy grey cast iron column with ground/honed dovetail guide; updated reinforced wedge-shape base

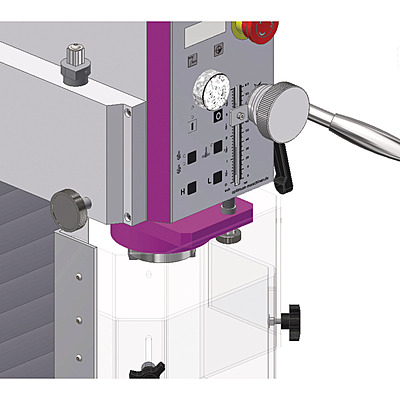

• Operator panel: Thread tapping mode; foil keyboard control panel; digital depth display (mm/inch)
• Drive system: Two-speed industrial motor 1.1/1.5 kW with 6 additional gears (2 × 6 = 12 speeds), 220–3,100 RPM
• Electrical supply: 400 V / 3 Ph ~50 Hz
• Footprint & mass: Heavy cast platform; net weight 318 kg

• قدرة الثقب (S235JR): Ø 32 مم؛ رأس قاطع حتى Ø 80 مم؛ قاطع طرفي حتى Ø 28 مم
• المغزل والمقعد: مغزل BT 30 مع نظام تثبيت ميكانيكي سريع التغيير (Pull studs BT30×45°)؛ تمركز ≤ 0.015 مم
• رأس التفريز: رأس الترس يميل ± 30°
• الطاولة الصليبية: 750 × 210 مم بأخاديد T 12 مم؛ حمولة 170 كجم
• البناء: عمود حديد سكب رمادي ثقيل مع دليل ذنب حمامة مجلخ ومجلوخ؛ قاعدة محدّثة معزّزة على شكل إسفيني
• لوحة المشغل: وضعية تسنين؛ لوحة تحكم بلوحة مفاتيح ذات غشاء؛ شاشة عمق رقمية (مم/بوصة)
• نظام التشغيل: محرك صناعي بمرحلتين 1.1/1.5 كيلوواط مع 6 تروس إضافية (2 × 6 = 12 سرعة)، 220–3,100 دورة/دقيقة
• التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
• الأبعاد والوزن: منصة سكب ثقيلة؛ الوزن الصافي 318 كجم

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: 24 V safety electrics; emergency stop; Z-axis slatted stainless steel protective cover; V-belt cover with safety interlock
• Precision build: Tapered roller bearings; quick-change BT 30 system; heavy grey cast iron construction for vibration absorption
• Operator features: Rotary pushbutton for drilling depth (mm/inch); thread tapping mode; clockwise / anticlockwise rotation

• سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ غطاء حماية فولاذي مقاوم للصدأ بشرائح للمحور Z؛ غطاء قشاط بمفتاح أمان
• جودة التصنيع: كراسي مدببة؛ نظام BT 30 سريع التغيير؛ بناء حديد سكب رمادي ثقيل لامتصاص الاهتزاز
• وسائل راحة المشغل: زر دوار لعمق الثقب (مم/بوصة)؛ وضعية تسنين؛ دوران مع/عكس عقارب الساعة

Scope of Delivery

محتويات الطرد

• Operating tool

• أدوات التشغيل
