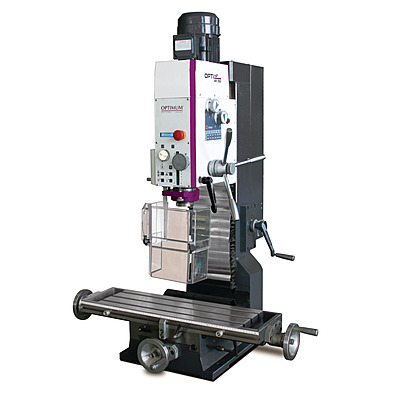

The OPTIMUM OPTImill MH 35V – Drilling-Milling Machine is the electronically variable variant of the MH 35G — a 1.5 kW drive with 6 electronically controlled spindle stages spanning 50–3,260 RPM and a digital speed display, on the same heavy cast iron platform with reinforced base. The choice for workshops wanting wider speed control without changing gears.
ماكينة ثقب وتفريز إلكترونية متغيرة السرعة المتغير ذو السرعة المتغيرة إلكترونياً من MH 35G — محرك 1.5 كيلوواط مع 6 مراحل مغزل متحكم بها إلكترونياً تمتد من 50–3,260 دورة/دقيقة وشاشة سرعة رقمية، على نفس منصة الحديد السكب الثقيلة مع قاعدة معزّزة. الخيار للورش التي ترغب في تحكم أوسع بالسرعة دون تغيير التروس.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): Ø 32 mm; cutter head up to Ø 80 mm; end mill up to Ø 28 mm

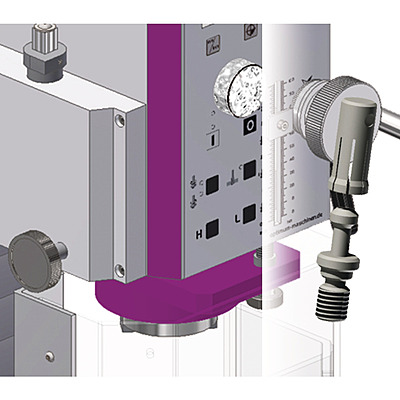

- Spindle & taper: BT 30 spindle with mechanical quick-change clamping (pull studs BT30×45°); concentricity ≤ 0.015 mm
- Milling head: Gear head tilts ± 30°
- Cross table: 750 × 210 mm with T-slots 12 mm; load 170 kg
- Construction: Heavy grey cast iron column with ground/honed dovetail guide; updated reinforced wedge-shape base
- Operator panel: Thread tapping mode; foil keyboard control panel; digital depth display (mm/inch)

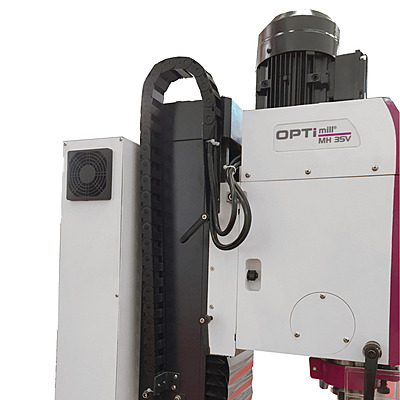

- Drive system: Electronically controlled drive 1.5 kW, 6 stages, spindle 50–3,260 RPM
- Speed control: Digital speed display; rotary pushbutton for setpoint adjustment
- Electrical supply: 400 V / 3 Ph ~50 Hz
- Footprint & mass: Heavy cast platform; net weight 318 kg
- قدرة الثقب (S235JR): Ø 32 مم؛ رأس قاطع حتى Ø 80 مم؛ قاطع طرفي حتى Ø 28 مم
- المغزل والمقعد: مغزل BT 30 مع نظام تثبيت ميكانيكي سريع التغيير (Pull studs BT30×45°)؛ تمركز ≤ 0.015 مم
- رأس التفريز: رأس الترس يميل ± 30°
- الطاولة الصليبية: 750 × 210 مم بأخاديد T 12 مم؛ حمولة 170 كجم
- البناء: عمود حديد سكب رمادي ثقيل مع دليل ذنب حمامة مجلخ ومجلوخ؛ قاعدة محدّثة معزّزة على شكل إسفيني
- لوحة المشغل: وضعية تسنين؛ لوحة تحكم بلوحة مفاتيح ذات غشاء؛ شاشة عمق رقمية (مم/بوصة)
- نظام التشغيل: محرك متحكم به إلكترونياً 1.5 كيلوواط، 6 مراحل، مغزل 50–3,260 دورة/دقيقة
- التحكم بالسرعة: شاشة سرعة رقمية؛ زر دوار لضبط نقطة التشغيل
- التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
- الأبعاد والوزن: منصة سكب ثقيلة؛ الوزن الصافي 318 كجم
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع

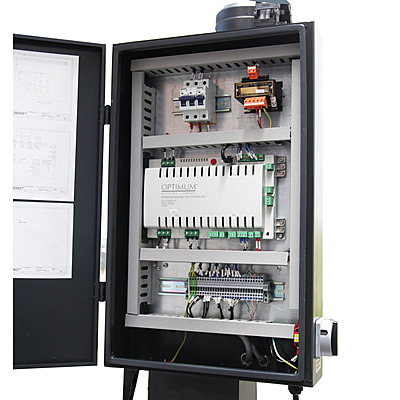

- Operator safety: 24 V safety electrics; emergency stop; Z-axis slatted stainless steel protective cover; V-belt cover with safety interlock
- Precision build: Tapered roller bearings; quick-change BT 30 system; heavy grey cast iron construction for vibration absorption
- Operator features: Rotary pushbutton for drilling depth (mm/inch); thread tapping mode; clockwise / anticlockwise rotation
- سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ غطاء حماية فولاذي مقاوم للصدأ بشرائح للمحور Z؛ غطاء قشاط بمفتاح أمان
- جودة التصنيع: كراسي مدببة؛ نظام BT 30 سريع التغيير؛ بناء حديد سكب رمادي ثقيل لامتصاص الاهتزاز
- وسائل راحة المشغل: زر دوار لعمق الثقب (مم/بوصة)؛ وضعية تسنين؛ دوران مع/عكس عقارب الساعة
Scope of Delivery
محتويات الطرد
- Operating tool
- أدوات التشغيل
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Length (product) approx.850 mm
- Width/depth (product) approx.1030 mm
- Height (product) approx.1340 mm
- Net weight approx.318 kg
Drilling/milling output
- Drilling performance steel (S235JR)32 mm
- Continuous drilling performance steel (S235JR)28 mm
- Max. size milling head80 mm
- Max. size shaft milling cutter28 mm
Vertical spindle
- Vertical spindle spindle chuck (taper)BT 30
- Vertical spindle speed range220 – 3100 min¯¹
- Vertical spindle number of gears2 × 6 = 12
- Vertical spindle quill stroke90 mm
- Vertical spindle quill diameter68 mm
- Vertical spindle reach215 mm
Drilling/milling head
- Drill-mill head tilt range± 30 °
Milling table (cross table)
- Horizontal milling table length750 mm
- Horizontal milling table width210 mm
- Horizontal milling table T-groove size12 mm
- Horizontal milling table T-groove number3
- Horizontal milling table T-groove spacing63 mm
- Horizontal milling table max. load bearing capacity170 kg
Travel
- Travel X axis manual450 mm
- Travel Y axis manual200 mm
- Travel Z axis manual460 mm
Electrical Data
- Supply voltage400 V / 3 Ph
- Mains frequency50 Hz
- Spindle motor drive output1.1 kW
