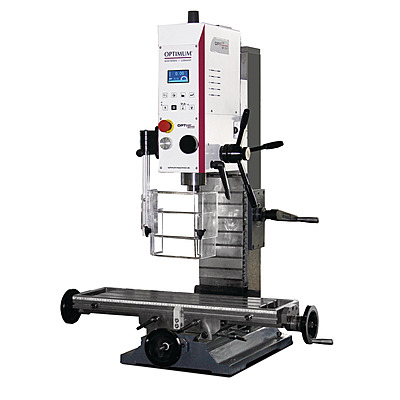

The OPTIMUM OPTImill MH 3DV – Drilling-Milling Machine scales up the MH 2DV's gearbox-free inline servo concept with a 2.2 kW motor, MT 3 spindle, and Ø 28 mm steel drilling capacity. Same elegant slim design, same quiet direct drive, with a larger 750 × 210 mm cross table and 450 mm Z travel for taller workpieces.
ماكينة ثقب وتفريز سيرفو بقدرة أكبر توسّع مفهوم السيرفو المباشر بدون علبة تروس الخاص بـ MH 2DV بمحرك 2.2 كيلوواط، ومغزل MT 3، وقدرة ثقب Ø 28 مم في الفولاذ. نفس التصميم الأنيق النحيف، ونفس المحرك المباشر الهادئ، مع طاولة صليبية أكبر 750 × 210 مم وحركة المحور Z بمقدار 450 مم لقطع العمل الأطول.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): Ø 28 mm steel; cutter head up to Ø 80 mm; end mill up to Ø 30 mm

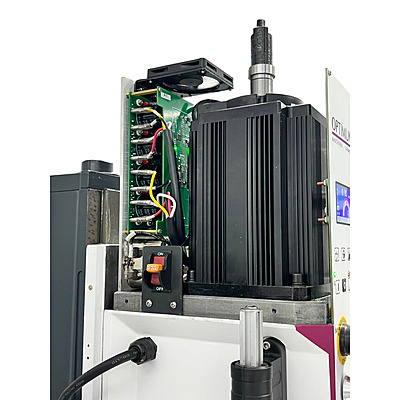

- Drive system: Direct inline servo spindle drive — no gearbox, extremely smooth running
- Drive motor: Servo motor 2.2 kW with high torque (maintenance-free)
- Spindle & taper: MT 3 spindle with M12 drawbar; spindle speeds 120–3,000 RPM electronically adjustable
- Milling head: Tilts ± 90° for milling and drilling at any angular position
- Thread tapping: Dedicated mode with automatic depth reversal
- Cross table: 750 × 210 mm; X 450 / Y 200 / Z 450 mm travel
- Electrical supply: 230 V / 1 Ph ~50 Hz
- Optional accessories: MSM 3 steel chassis and SE 55 vibration-damping feet (4 pcs) available separately
- قدرة الثقب (S235JR): Ø 28 مم فولاذ؛ رأس قاطع حتى Ø 80 مم؛ قاطع طرفي حتى Ø 30 مم
- نظام التشغيل: محرك مغزل سيرفو مباشر — بدون علبة تروس، تشغيل ناعم بشكل استثنائي
- محرك التشغيل: محرك سيرفو 2.2 كيلوواط بعزم عالٍ (بدون صيانة)
- المغزل والمقعد: مغزل MT 3 مع عمود شد M12؛ سرعات المغزل 120–3,000 دورة/دقيقة قابلة للتعديل إلكترونياً
- رأس التفريز: يميل ± 90° للتفريز والثقب بأي زاوية
- التسنين: وضعية مخصصة مع عكس تلقائي للعمق
- الطاولة الصليبية: 750 × 210 مم؛ حركة X 450 / Y 200 / Z 450 مم
- التغذية الكهربائية: 230 فولت / 1 فاز ~50 هرتز
- الملحقات الاختيارية: هيكل MSM 3 الفولاذي وأقدام SE 55 المخمدة للاهتزاز (4 قطع) متوفرة منفصلة
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع
- Operator safety: 24 V safety electrics; emergency stop; protective screen with microswitch; gearbox-free design eliminates gear noise and wear
- Precision build: Maintenance-free servo motor with high torque; concentricity ≤ 0.015 mm at the spindle sleeve; elegant slim modern frame
- Operator features: Dedicated thread tapping mode with automatic depth reversal; digital display: operating mode, zero-point set, drilling/thread depth, direction
- سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية بمفتاح أمان؛ تصميم بدون علبة تروس يلغي ضوضاء التروس وتآكلها
- جودة التصنيع: محرك سيرفو بدون صيانة بعزم عالٍ؛ تمركز ≤ 0.015 مم عند جلبة المغزل؛ إطار أنيق نحيف عصري
- وسائل راحة المشغل: وضعية تسنين مخصصة مع عكس تلقائي للعمق؛ شاشة رقمية: وضع التشغيل، ضبط نقطة الصفر، عمق الثقب/التسنين، الاتجاه
Scope of Delivery
محتويات الطرد
- Tapered mandrel MT2/B16
- Drawbar M12
- Operating tool
- حاضنة موس MT 2/B16
- عمود شد M12
- أدوات التشغيل
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Length (product) approx.850 mm
- Width/depth (product) approx.830 mm
- Height (product) approx.1350 mm
- Net weight approx.270 kg
Drilling/milling output
- Drilling performance steel (S235JR)28 mm
- Continuous drilling performance steel (S235JR)25 mm
- Max. size milling head75 mm
- Max. size shaft milling cutter30 mm
Vertical spindle
- Vertical spindle spindle chuck (taper)MT 3
- Vertical spindle speed range120 - 3000 min¯¹
- Vertical spindle quill stroke100 mm
- Vertical spindle quill diameter68 mm
- Vertical spindle reach215 mm
Drilling/milling head
- Mill head swivel range± 90 °
Milling table (cross table)
- Horizontal milling table length750 mm
- Horizontal milling table width210 mm
- Horizontal milling table T-groove size12 mm
- Horizontal milling table T-groove number3
- Horizontal milling table T-groove spacing63 mm
Travel
- Travel X axis manual450 mm
- Travel Y axis manual200 mm
- Travel Z axis manual450 mm
Electrical Data
- Supply voltage230 V / 1 Ph
- Mains frequency50 Hz
- Spindle motor drive output2.2 kW
