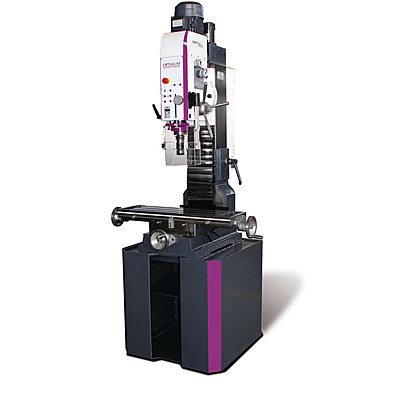

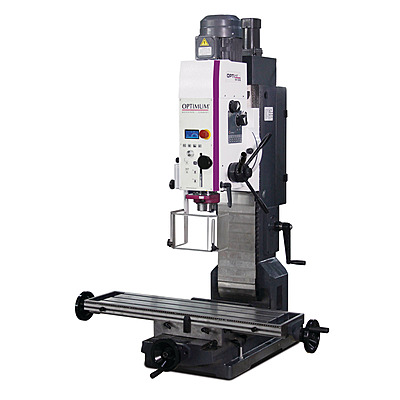

The OPTIMUM OPTImill MH 50G – Drilling-Milling Machine is a heavy industrial drilling-milling machine with a 1.5/2.2 kW two-speed industrial motor and 6 additional gears — 12 speeds total (225–3,260 RPM) on a BT 40 taper, with motorised Z-axis height adjustment. Ø 38 mm steel drilling on a 1,000 × 240 mm cross table places it in serious production territory.
ماكينة ثقب وتفريز صناعية ثقيلة ماكينة ثقب وتفريز صناعية ثقيلة بمحرك صناعي بمرحلتين 1.5/2.2 كيلوواط و6 تروس إضافية — 12 سرعة (225–3,260 دورة/دقيقة) على مقعد BT 40، مع ضبط ارتفاع كهربائي للمحور Z. قدرة ثقب Ø 38 مم في الفولاذ على طاولة صليبية 1,000 × 240 مم تضعها في منطقة الإنتاج الجاد.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): Ø 38 mm; cutter head up to Ø 80 mm; end mill up to Ø 32 mm
- Spindle & taper: BT 40 spindle with mechanical quick-change clamping (pull studs BT40×45°)
- Z-axis adjustment: Electrical motorised height adjustment — saves operator effort
- Milling head: Gear head tilts ± 30°; thread tapping mode
- Cross table: 1,000 × 240 mm with T-slots 14 mm; load 175 kg
- Construction: Gears in oil bath with ground hardened gearwheels; very stable Z-column connection; reinforced wedge-shape base
- Drive system: Two-speed industrial motor 1.5/2.2 kW with 6 additional gears (2 × 6 = 12 speeds), 225–3,260 RPM
- Electrical supply: 400 V / 3 Ph ~50 Hz
- Footprint & mass: Heavy industrial platform; net weight 518 kg
- قدرة الثقب (S235JR): Ø 38 مم؛ رأس قاطع حتى Ø 80 مم؛ قاطع طرفي حتى Ø 32 مم
- المغزل والمقعد: مغزل BT 40 مع نظام تثبيت ميكانيكي سريع التغيير (Pull studs BT40×45°)
- ضبط المحور Z: ضبط ارتفاع كهربائي بمحرك — يوفر جهد المشغل
- رأس التفريز: رأس الترس يميل ± 30°؛ وضعية تسنين
- الطاولة الصليبية: 1,000 × 240 مم بأخاديد T 14 مم؛ حمولة 175 كجم
- البناء: تروس في حمام زيت مع تروس مجلخة مقواة؛ اتصال عمود Z شديد الثبات؛ قاعدة معزّزة على شكل إسفيني
- نظام التشغيل: محرك صناعي بمرحلتين 1.5/2.2 كيلوواط مع 6 تروس إضافية (2 × 6 = 12 سرعة)، 225–3,260 دورة/دقيقة
- التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
- الأبعاد والوزن: منصة صناعية ثقيلة؛ الوزن الصافي 518 كجم
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع

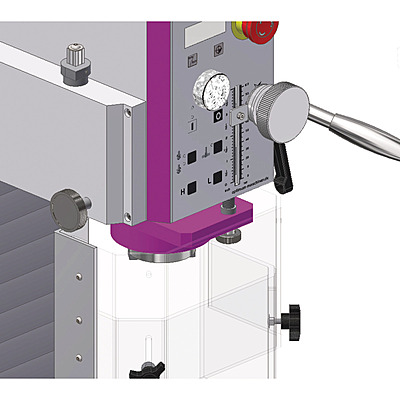

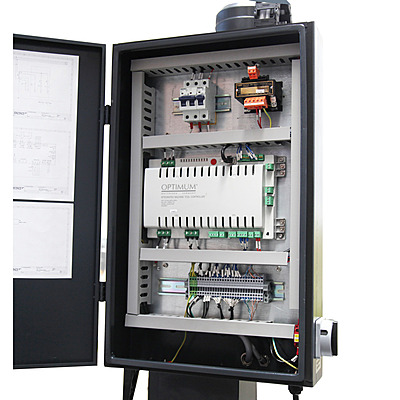

- Operator safety: 24 V safety electrics; emergency stop; protective screen with microswitch; motorised Z reduces strain on operator
- Precision build: BT 40 quick-change clamping system; ground hardened gearwheels in oil bath for smooth quiet operation
- Operator features: Thread tapping mode; extended machine table; clockwise / anticlockwise rotation
- سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية بمفتاح أمان؛ محور Z بمحرك يقلّل الإجهاد على المشغل
- جودة التصنيع: نظام تثبيت BT 40 سريع التغيير؛ تروس مجلخة مقواة في حمام زيت لتشغيل ناعم وهادئ
- وسائل راحة المشغل: وضعية تسنين؛ طاولة آلة ممتدة؛ دوران مع/عكس عقارب الساعة
Scope of Delivery
محتويات الطرد
- Operating tool
- أدوات التشغيل
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Length (product) approx.1210 mm
- Width/depth (product) approx.1020 mm
- Height (product) approx.1645 mm
- Net weight approx.518 kg
Drilling/milling output
- Drilling performance steel (S235JR)38 mm
- Continuous drilling performance steel (S235JR)32 mm
- Max. size milling head80 mm
- Max. size shaft milling cutter32 mm
Vertical spindle
- Vertical spindle spindle chuck (taper)BT 40
- Vertical spindle speed range225 – 3260 min¯¹
- Vertical spindle number of gears2 × 6 = 12
- Vertical spindle quill stroke115 mm
- Vertical spindle quill diameter80 mm
- Vertical spindle reach260 mm
Milling table (cross table)
- Horizontal milling table length850 mm
- Horizontal milling table width240 mm
- Horizontal milling table T-groove size18 mm
- Horizontal milling table T-groove number3
- Horizontal milling table T-groove spacing80 mm
- Horizontal milling table max. load bearing capacity175 kg
Travel
- Travel X axis manual520 mm
- Travel Y axis manual260 mm
- Travel Z axis manual465 mm
- Travel Z axis automatic385 mm
Electrical Data
- Supply voltage400 V / 3 Ph
- Mains frequency50 Hz
- Spindle motor drive output1.5 kW
