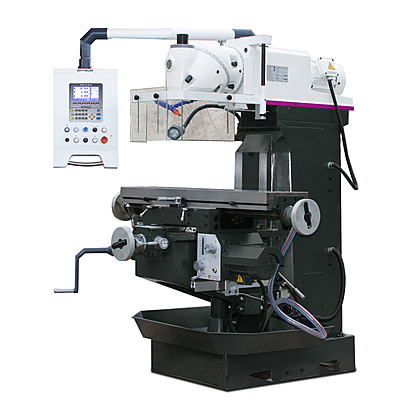

The OPTIMUM OPTImill MT 100 – Universal Milling Machine is the versatile universal milling machine for workshops — a 2.2 kW drive with 11 gearbox stages (45–1,600 RPM), ISO 40 spindle with two-axis rotating milling head (any spatial angle), and integrated DPA 31 Plus digital 3-axis display. Cast meehanite construction, central lubrication, and 1,300 kg of mass make it the all-rounder for varied production.
ماكينة تفريز شاملة برأس دوّار ثنائي المحور ماكينة التفريز الشاملة متعددة الاستخدامات للورش — محرك 2.2 كيلوواط مع 11 مرحلة علبة تروس (45–1,600 دورة/دقيقة)، ومغزل ISO 40 مع رأس تفريز دوّار ثنائي المحور (أي زاوية مكانية)، وشاشة DPA 31 Plus الرقمية ثلاثية المحاور مدمجة. بناء meehanite سكب، وتشحيم مركزي، وكتلة 1,300 كجم تجعلها متعددة الأغراض للإنتاج المتنوع.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): Ø 32 mm; cutter head up to Ø 85 mm; end mill up to Ø 20 mm
- Drive system: 2.2 kW motor, 11 gearbox stages, vertical spindle 45–1,600 RPM
- Spindle & taper: ISO 40 DIN 2080 with M16 drawbar

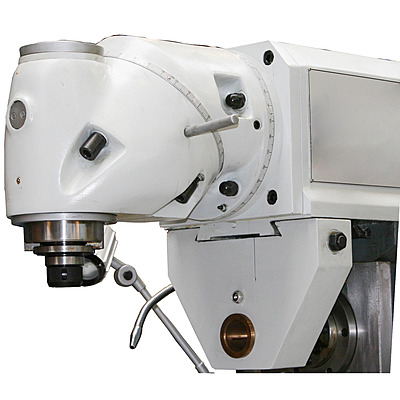

- Milling head: Two axes of rotation — swivels and rotates to any spatial angle (forward tilt 90°, rotation 360°)

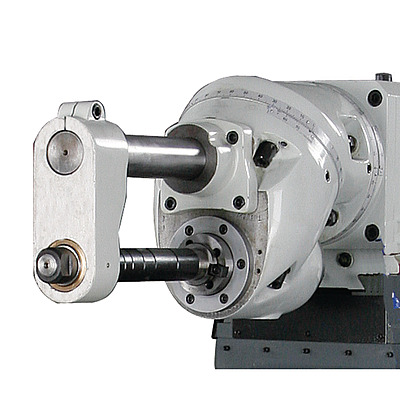

- Milling positions: Vertical and horizontal; horizontal spindle accessory available
- Motorised feed: X / Y table feed (370 W); Z-axis motorised height adjustment (750 W)
- Cross table: 1,120 × 260 mm with T-slots 14 mm; load 350 kg

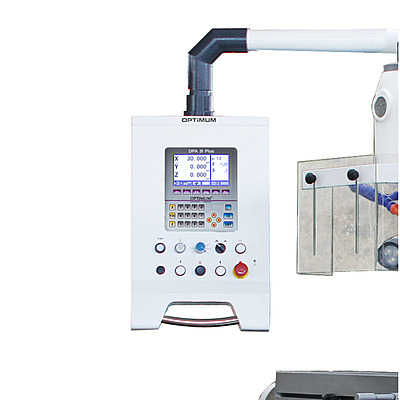

- Digital position display: Integrated DPA 31 Plus 3-axis
- Cooling: Integrated coolant system; LED machine lamp
- Electrical supply: 400 V / 3 Ph ~50 Hz
- Footprint & mass: Premium meehanite platform; net weight 1,300 kg
- قدرة الثقب (S235JR): Ø 32 مم؛ رأس قاطع حتى Ø 85 مم؛ قاطع طرفي حتى Ø 20 مم
- نظام التشغيل: محرك 2.2 كيلوواط، 11 مرحلة علبة تروس، مغزل عمودي 45–1,600 دورة/دقيقة
- المغزل والمقعد: ISO 40 DIN 2080 مع عمود شد M16
- رأس التفريز: محوران للدوران — يدور إلى أي زاوية مكانية (إمالة أمامية 90°، دوران 360°)
- وضعيات التفريز: عمودية وأفقية؛ ملحق مغزل أفقي متوفر
- التغذية بمحرك: تغذية الطاولة على المحورين X / Y (370 واط)؛ ضبط ارتفاع المحور Z بمحرك (750 واط)
- الطاولة الصليبية: 1,120 × 260 مم بأخاديد T 14 مم؛ حمولة 350 كجم
- شاشة العرض الرقمية: DPA 31 Plus ثلاثية المحاور مدمجة
- التبريد: نظام تبريد مدمج؛ مصباح آلة LED
- التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
- الأبعاد والوزن: منصة meehanite ممتازة؛ الوزن الصافي 1,300 كجم
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع
- Operator safety: 24 V safety electrics; emergency stop; protective screen with microswitch; central lubrication
- Precision build: Heavy premium cast meehanite design; ground hardened gearwheels; two-axis swivel head with rigid locking
- Operator features: Motorised X/Y/Z feed; LED work lamp; 3-axis DRO; coolant system; vertical-to-horizontal milling conversion
- سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية بمفتاح أمان؛ تشحيم مركزي
- جودة التصنيع: تصميم meehanite سكب ممتاز ثقيل؛ تروس مجلخة مقواة؛ رأس دوّار ثنائي المحور بإقفال صلب
- وسائل راحة المشغل: تغذية X/Y/Z بمحرك؛ مصباح عمل LED؛ شاشة DRO ثلاثية المحاور؛ نظام تبريد؛ تحويل التفريز من عمودي إلى أفقي
Scope of Delivery
محتويات الطرد
- Horizontal milling spindle Ø 32 mm
- Milling arbour Ø 32 mm
- Operating tool
- مغزل تفريز أفقي Ø 32 مم
- عمود تفريز Ø 32 مم
- أدوات التشغيل
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Length (product) approx.1540 mm
- Width/depth (product) approx.1355 mm
- Height (product) approx.1650 mm
- Net weight approx.1300 kg
Drilling/milling output
- Max. size milling head85 mm
- Max. size shaft milling cutter20 mm
Vertical spindle
- Vertical spindle spindle chuck (taper)ISO 40 DIN 2080
- Vertical spindle speed range45 – 1600 min¯¹
- Vertical spindle number of gears11
- DrawbarM16
Milling table (cross table)
- Horizontal milling table length1120 mm
- Horizontal milling table width260 mm
- Horizontal milling table T-groove size14 mm
- Horizontal milling table T-groove number3
- Horizontal milling table T-groove spacing63 mm
- Horizontal milling table max. load bearing capacity350 kg
Travel
- Travel X axis manual600 mm
- Travel Y axis manual270 mm
- Travel Z axis manual380 mm
- Travel X axis automatic480 mm
- Travel Z axis automatic340 mm
Feed system
- X axis feed speed24 – 402
- Z axis feed speed24 – 402
- X axis feed drive motor output0.37 kW
Electrical Data
- Supply voltage400 V / 3 Ph
- Mains frequency50 Hz
- Spindle motor drive output2.2 kW
- Total rated value3.36
- Coolant pump drive motor output40 kW
