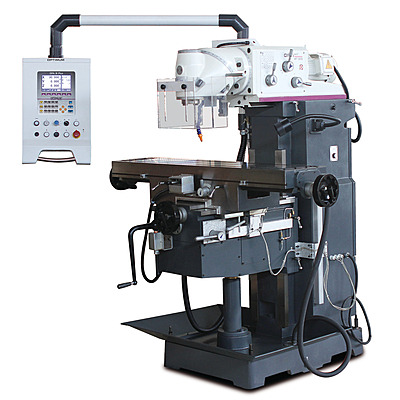

OPTIMUM OPTImill MT 130S – Universal Milling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Ø 32 mm; cutter head up to Ø 100 mm; end mill up to Ø 20 mm
• Drive system: 3 kW spindle + 3 kW feed motor; vertical spindle 45–1,660 RPM, 11 gearbox stages
• Spindle & taper: ISO 40 DIN 2080 with M16 drawbar
• Servo feed: Servo-motorised feed on X / Y / Z with rapid traverse (X/Y 1,335 mm/min, Z 1,000 mm/min)

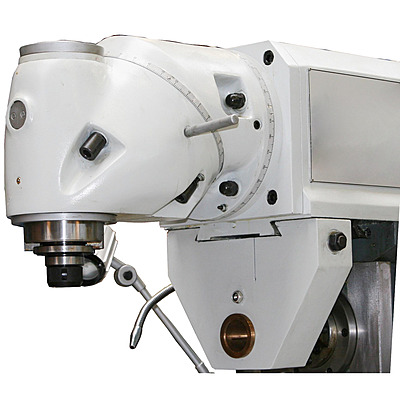

• Milling head: Two axes of rotation (forward tilt 90°, rotation 360°)
• Milling positions: Vertical and horizontal
• Cross table: 1,270 × 300 mm with T-slots 14 mm; load 250 kg

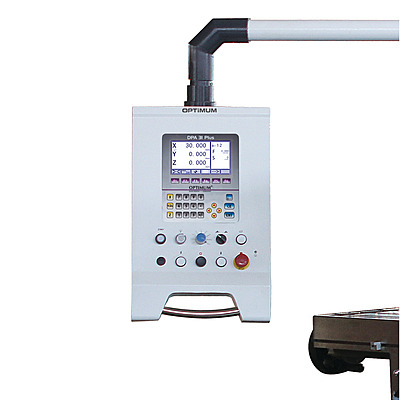

• Digital position display: Integrated DPA 31 Plus 3-axis
• Cooling: Integrated coolant system; LED machine lamp
• Electrical supply: 400 V / 3 Ph ~50 Hz
• Footprint & mass: Industrial workshop platform; net weight 1,450 kg

• قدرة الثقب (S235JR): Ø 32 مم؛ رأس قاطع حتى Ø 100 مم؛ قاطع طرفي حتى Ø 20 مم
• نظام التشغيل: محرك مغزل 3 كيلوواط + محرك تغذية 3 كيلوواط؛ مغزل عمودي 45–1,660 دورة/دقيقة، 11 مرحلة
• المغزل والمقعد: ISO 40 DIN 2080 مع عمود شد M16
• تغذية السيرفو: تغذية محرك سيرفو على المحاور X / Y / Z مع حركة سريعة (X/Y 1,335 مم/دقيقة، Z 1,000 مم/دقيقة)
• رأس التفريز: محوران للدوران (إمالة أمامية 90°، دوران 360°)
• وضعيات التفريز: عمودية وأفقية
• الطاولة الصليبية: 1,270 × 300 مم بأخاديد T 14 مم؛ حمولة 250 كجم
• شاشة العرض الرقمية: DPA 31 Plus ثلاثية المحاور مدمجة
• التبريد: نظام تبريد مدمج؛ مصباح آلة LED
• التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
• الأبعاد والوزن: منصة ورشة صناعية؛ الوزن الصافي 1,450 كجم

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: 24 V safety electrics; emergency stop; protective screen with microswitch; servo limits prevent over-travel
• Precision build: Heavy premium cast meehanite design; all guides hardened with V-ledges; central lubrication
• Operator features: Servo X/Y/Z feed with rapid traverse; two-axis swivel head; 3-axis DRO; coolant system; LED machine lamp

• سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية بمفتاح أمان؛ حدود السيرفو تمنع تجاوز الحركة
• جودة التصنيع: تصميم meehanite سكب ممتاز ثقيل؛ جميع الأدلة مقواة مع أعمدة إسفينية؛ تشحيم مركزي
• وسائل راحة المشغل: تغذية سيرفو X/Y/Z مع حركة سريعة؛ رأس دوّار ثنائي المحور؛ شاشة DRO ثلاثية المحاور؛ نظام تبريد؛ مصباح آلة LED

Scope of Delivery

محتويات الطرد

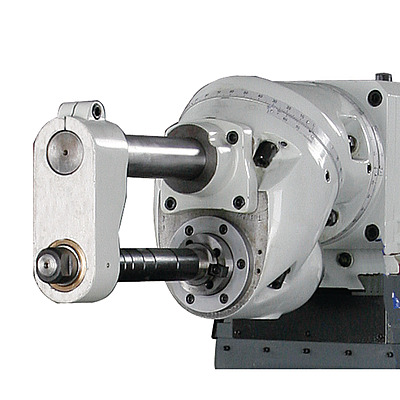

• Tapered shank with counter bearing for horizontal milling cutters Ø 27 mm
• Milling arbour Ø 27 mm
• Operating tool

• حاضنة مدببة مع حامل مضاد لقواطع التفريز الأفقي Ø 27 مم
• عمود تفريز Ø 27 مم
• أدوات التشغيل
