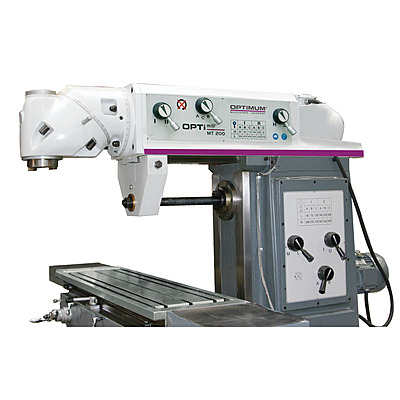

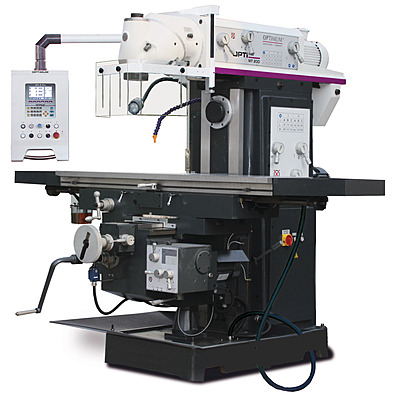

The OPTIMUM OPTImill MT 200 – Universal Milling Machine is a heavy industrial universal milling machine with an ISO 50 spindle — 4 kW drive motor for both horizontal and vertical operations, 12 gearbox stages, and a 1,650 × 360 mm cross table with rapid traverse to 1,290 mm/min. 2,700 kg of mass and the two-axis swivelling milling head built for serious production workshops.
ماكينة تفريز صناعية ثقيلة بمغزل ISO 50 ماكينة تفريز شاملة صناعية ثقيلة بمغزل ISO 50 — محرك 4 كيلوواط للأعمال الأفقية والعمودية، 12 مرحلة علبة تروس، وطاولة صليبية 1,650 × 360 مم مع حركة سريعة حتى 1,290 مم/دقيقة. كتلة 2,700 كجم ورأس تفريز دوّار ثنائي المحور مبنية لورش الإنتاج الجادة.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Tags:
28,067.000JOD
Downloads
Product Details
Specifications
Product Details
Product Details
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): Vertical Ø 32 mm; cutter head up to Ø 100 mm; end mill up to Ø 20 mm
- Drive system: Motor 4 kW (horizontal & vertical) + feed motor 1.1 kW; total rated value 9.2 kW
- Spindle speeds: Vertical 60–1,750 RPM (12 stages); Horizontal 58–1,800 RPM (12 stages)
- Spindle & taper: ISO 50 DIN 2080 with M24 drawbar

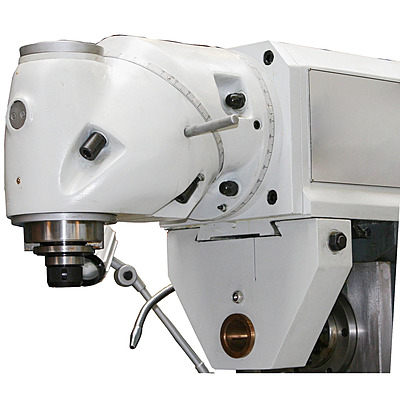

- Milling head: Two axes of rotation (forward tilt 90°, rotation 360°); horizontal milling counterholder mounted on rear of machine
- Cross table: 1,650 × 360 mm rotatable 35°; load 450 kg
- Table feed: All axes, 8-stage; rapid traverse X/Y 1,290 mm/min

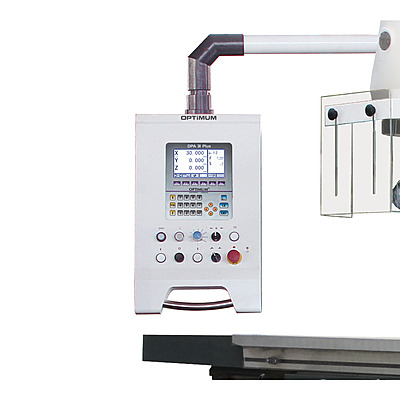

- Digital position display: Integrated DPA 31 Plus 3-axis
- Cooling: Integrated coolant system
- Electrical supply: 400 V / 3 Ph ~50 Hz
- Footprint & mass: Industrial production platform; net weight 2,700 kg
- قدرة الثقب (S235JR): عمودي Ø 32 مم؛ رأس قاطع حتى Ø 100 مم؛ قاطع طرفي حتى Ø 20 مم
- نظام التشغيل: محرك 4 كيلوواط (أفقي وعمودي) + محرك تغذية 1.1 كيلوواط؛ القيمة المقدرة الإجمالية 9.2 كيلوواط
- سرعات المغزل: عمودي 60–1,750 دورة/دقيقة (12 مرحلة)؛ أفقي 58–1,800 دورة/دقيقة (12 مرحلة)
- المغزل والمقعد: ISO 50 DIN 2080 مع عمود شد M24
- رأس التفريز: محوران للدوران (إمالة أمامية 90°، دوران 360°)؛ حامل التفريز الأفقي مركّب على الجزء الخلفي للآلة
- الطاولة الصليبية: 1,650 × 360 مم قابلة للدوران 35°؛ حمولة 450 كجم
- تغذية الطاولة: جميع المحاور بـ 8 مراحل؛ حركة سريعة X/Y 1,290 مم/دقيقة
- شاشة العرض الرقمية: DPA 31 Plus ثلاثية المحاور مدمجة
- التبريد: نظام تبريد مدمج
- التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
- الأبعاد والوزن: منصة إنتاج صناعية؛ الوزن الصافي 2,700 كجم
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع
- Operator safety: 24 V safety electrics; emergency stop; protective screen with microswitch; table-feed limit cut-offs on all axes
- Precision build: Heavy premium cast meehanite design; all guides hardened with V-ledges; ISO 50 industrial-grade spindle
- Operator features: Two-axis swivel head; 8-stage table feed all axes; integrated DRO; horizontal counterholder for heavy disc-cutter work
- سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية بمفتاح أمان؛ قواطع حد تغذية الطاولة على جميع المحاور
- جودة التصنيع: تصميم meehanite سكب ممتاز ثقيل؛ جميع الأدلة مقواة مع أعمدة إسفينية؛ مغزل ISO 50 بمستوى صناعي
- وسائل راحة المشغل: رأس دوّار ثنائي المحور؛ تغذية طاولة 8 مراحل على جميع المحاور؛ شاشة DRO مدمجة؛ حامل أفقي لأعمال القواطع القرصية الثقيلة
Scope of Delivery
محتويات الطرد
- Horizontal milling spindle Ø 32 mm
- Horizontal milling spindle Ø 27 mm
- Milling arbor ISO 50
- Milling cutter chuck ISO 50 Ø 4 - Ø 26 mm
- Operating tool
- مغزل تفريز أفقي Ø 32 مم
- مغزل تفريز أفقي Ø 27 مم
- عمود تفريز ISO 50
- حاضنة قاطع تفريز ISO 50 Ø 4 - Ø 26 مم
- أدوات التشغيل
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Specifications
Specifications
Dimensions and weights
- Length (product) approx.2160 mm
- Width/depth (product) approx.2160 mm
- Height (product) approx.2100 mm
- Net weight approx.2700 kg
Drilling/milling output
- Max. size milling head100 mm
- Max. size shaft milling cutter20 mm
Vertical spindle
- Vertical spindle spindle chuck (taper)ISO 50 DIN 2080
- Vertical spindle speed range60 – 1750 min¯¹
- Vertical spindle number of gears12
Horizontal spindle
- Horizontal spindle spindle chuckISO 50 DIN 2080
- Horizontal spindle speed range58 – 1800 min¯¹
- Horizontal spindle number of gears12
- Horizontal spindle drive motor output4 kW
Milling table (cross table)
- Horizontal milling table length1650 mm
- Horizontal milling table width360 mm
- Horizontal milling table T-groove size14 mm
- Horizontal milling table T-groove number3
- Horizontal milling table T-groove spacing95 mm
- Horizontal milling table max. load bearing capacity450 kg
Travel
- Travel X axis manual1290 mm
- Travel Y axis manual280 mm
- Travel Z axis manual400 mm
- Travel X axis automatic1210 mm
- Travel Y axis automatic200 mm
- Travel Z axis automatic320 mm
Feed system
- X axis feed speed22 – 380
- Y axis feed speed20 – 380
- Z axis feed speed7 – 127
- X axis feed drive motor output1.1 kW
Electrical Data
- Supply voltage400 V / 3 Ph
- Mains frequency50 Hz
- Spindle motor drive output4 kW
- Total rated value9.2
- Coolant pump drive motor output90 kW
