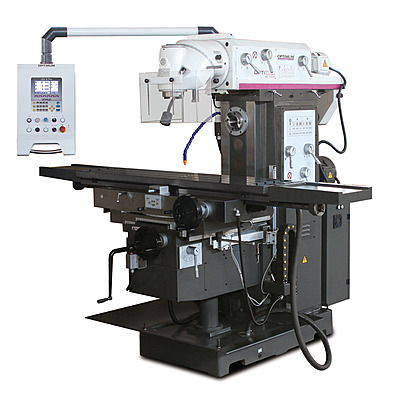

OPTIMUM OPTImill MT 230S – Universal Milling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Vertical Ø 32 mm; cutter head up to Ø 160 mm; end mill up to Ø 25 mm
• Drive system: Vertical 4 kW, Horizontal 5.5 kW; total rated value 12 kW
• Spindle speeds: Vertical 60–1,750 RPM, 12 stages; Horizontal 60–1,800 RPM, 12 stages
• Spindle & taper: ISO 50 DIN 2080 with M24 drawbar
• Servo feed: Servo-motorised feed on X / Y / Z with rapid traverse (X 1,200 / Y 800 / Z 600 mm/min)

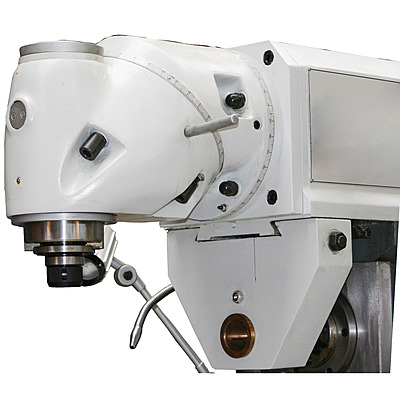

• Milling head: Two axes of rotation (forward tilt 90°, rotation 360°)
• Cross table: 1,600 × 360 mm rotatable 45°; load 350 kg; T-slots 18 mm

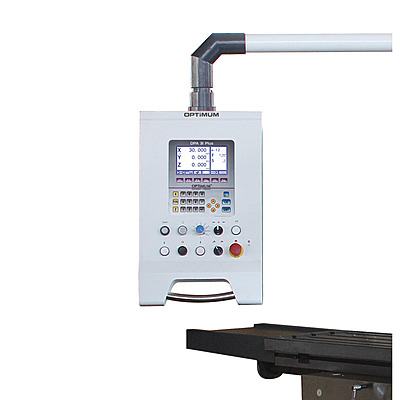

• Digital position display: Integrated DPA 31 Plus 3-axis
• Cooling: Integrated coolant system
• Electrical supply: 400 V / 3 Ph ~50 Hz
• Footprint & mass: Top-tier industrial platform; net weight 2,800 kg

• قدرة الثقب (S235JR): عمودي Ø 32 مم؛ رأس قاطع حتى Ø 160 مم؛ قاطع طرفي حتى Ø 25 مم
• نظام التشغيل: عمودي 4 كيلوواط، أفقي 5.5 كيلوواط؛ القيمة المقدرة الإجمالية 12 كيلوواط
• سرعات المغزل: عمودي 60–1,750 دورة/دقيقة، 12 مرحلة؛ أفقي 60–1,800 دورة/دقيقة، 12 مرحلة
• المغزل والمقعد: ISO 50 DIN 2080 مع عمود شد M24
• تغذية السيرفو: تغذية محرك سيرفو على المحاور X / Y / Z مع حركة سريعة (X 1,200 / Y 800 / Z 600 مم/دقيقة)
• رأس التفريز: محوران للدوران (إمالة أمامية 90°، دوران 360°)
• الطاولة الصليبية: 1,600 × 360 مم قابلة للدوران 45°؛ حمولة 350 كجم؛ أخاديد T 18 مم
• شاشة العرض الرقمية: DPA 31 Plus ثلاثية المحاور مدمجة
• التبريد: نظام تبريد مدمج
• التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
• الأبعاد والوزن: منصة صناعية من الطراز الأول؛ الوزن الصافي 2,800 كجم

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: 24 V safety electrics; emergency stop; protective screen with microswitch; servo limit cut-offs on all axes
• Precision build: Heavy premium cast meehanite design; all guides hardened with V-ledges; ISO 50 industrial spindle for largest disc cutters
• Operator features: Servo X/Y/Z feed with rapid traverse; two-axis swivel head; 3-axis DRO; coolant system

• سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية بمفتاح أمان؛ قواطع حد سيرفو على جميع المحاور
• جودة التصنيع: تصميم meehanite سكب ممتاز ثقيل؛ جميع الأدلة مقواة مع أعمدة إسفينية؛ مغزل صناعي ISO 50 لأكبر القواطع القرصية
• وسائل راحة المشغل: تغذية سيرفو X/Y/Z مع حركة سريعة؛ رأس دوّار ثنائي المحور؛ شاشة DRO ثلاثية المحاور؛ نظام تبريد

Scope of Delivery

محتويات الطرد

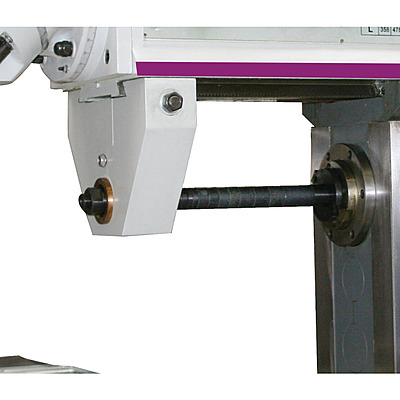

• Horizontal milling spindle with counter bearing, disc cutter holder Ø 32 mm, Ø 27 mm
• Adapter ISO 50 (7:24) / MT4
• Drawbar horizontal and vertical M24
• Operating tool

• مغزل تفريز أفقي مع حامل مضاد، حاضنة قاطع قرصي Ø 32 مم، Ø 27 مم
• محول ISO 50 (7:24) / MT4
• عمود شد أفقي وعمودي M24
• أدوات التشغيل
