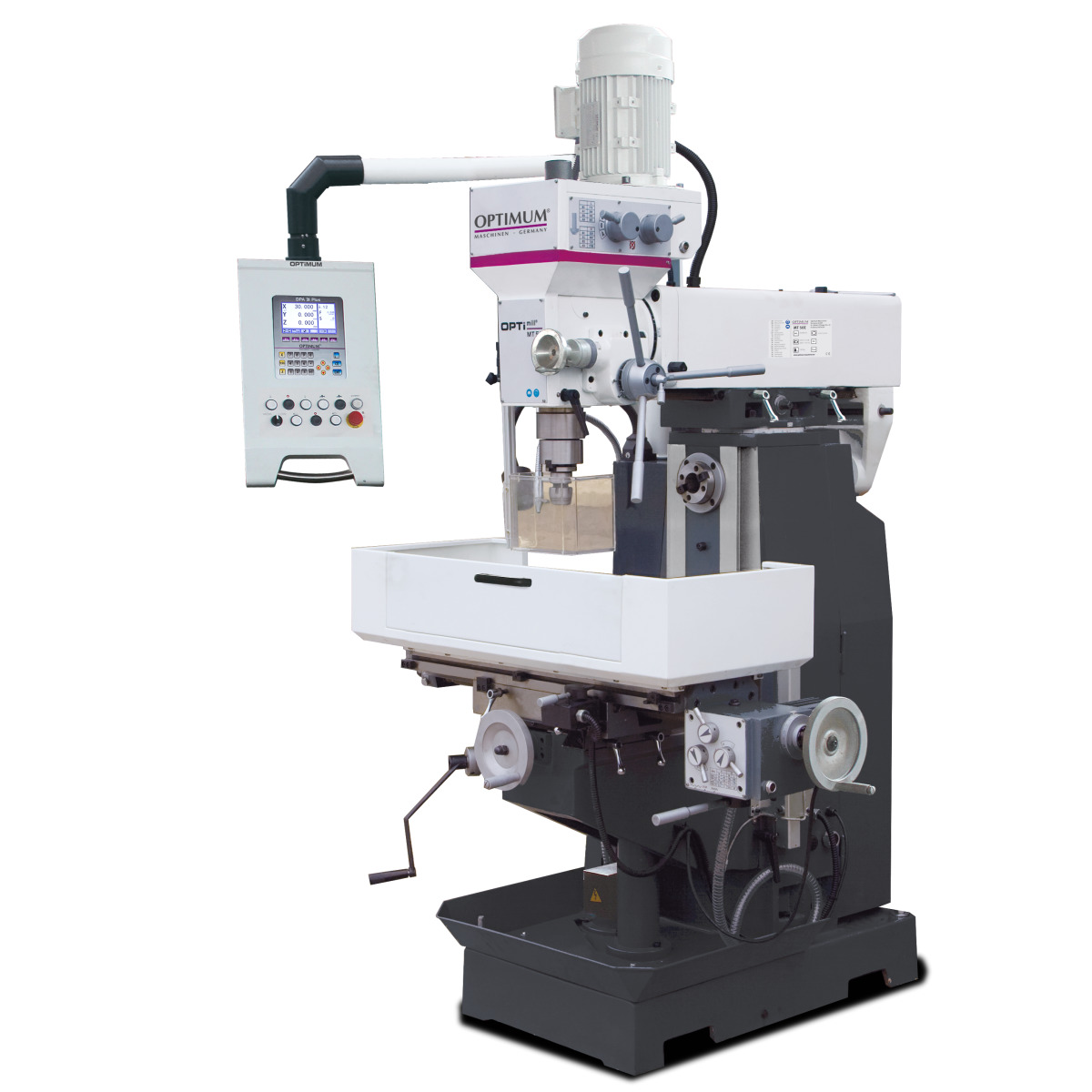

The OPTIMUM OPTImill MT 50 – Drilling-Milling Machine is a universal precision drilling-milling machine for both horizontal and vertical milling work — a 1.1/2.2 kW vertical and 1.5 kW horizontal drive motor on an ISO 40 DIN 2080 spindle, with integrated DPA 31 Plus 3-axis digital position display. Heavy cast iron design and dual-orientation milling make it a single-machine solution for varied workshop production.
ماكينة تفريز شاملة أفقية وعمودية ماكينة ثقب وتفريز دقيقة شاملة لأعمال التفريز الأفقي والعمودي — محرك عمودي 1.1/2.2 كيلوواط ومحرك أفقي 1.5 كيلوواط على مغزل ISO 40 DIN 2080، مع شاشة DPA 31 Plus الرقمية ثلاثية المحاور مدمجة. تصميم حديد سكب ثقيل وتفريز ثنائي الاتجاه يجعلها حلاً بآلة واحدة للإنتاج المتنوع في الورش.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Tags:
11,498.000JOD
Downloads
Product Details
Specifications
Product Details
Product Details
Key Engineering Features
المزايا الهندسية الرئيسية
- Drilling capacity (S235JR): Vertical Ø 30 mm; cutter head up to Ø 100 mm; end mill up to Ø 25 mm
- Drive system (vertical): Motor 1.1/2.2 kW, 8 gearbox stages, spindle 115–1,750 RPM
- Drive system (horizontal): Motor 1.5 kW, 9 gearbox stages, spindle 60–1,350 RPM
- Spindle & taper: ISO 40 DIN 2080 (both spindles)
- Milling head: Swivels ± 45° (vertical); spindle head carrier rotates ± 180° for horizontal operation
- Cross table: 1,000 × 240 mm rotatable ± 45°; X 580 mm with auto feed (24–720 mm/min)

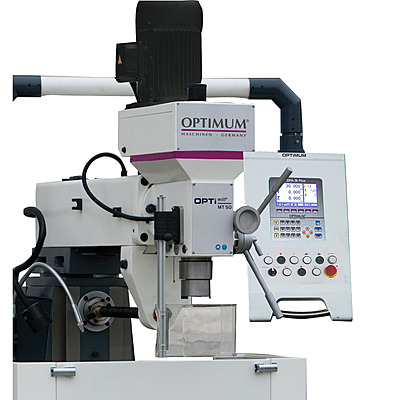

- Digital position display: Integrated DPA 31 Plus 3-axis; pivoting control panel

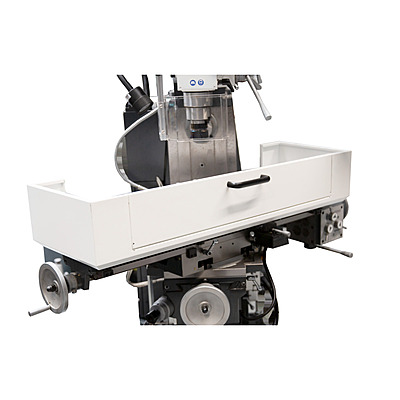

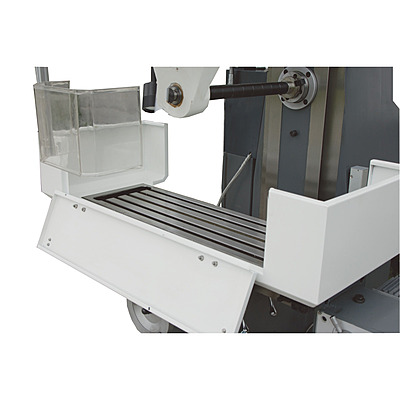

- Cooling: Integrated coolant system; fold-up removable table housing
- Electrical supply: 400 V / 3 Ph ~50 Hz
- Footprint & mass: Built for serious workshop production; net weight 820 kg
- قدرة الثقب (S235JR): عمودي Ø 30 مم؛ رأس قاطع حتى Ø 100 مم؛ قاطع طرفي حتى Ø 25 مم
- نظام التشغيل (عمودي): محرك 1.1/2.2 كيلوواط، 8 مراحل علبة تروس، مغزل 115–1,750 دورة/دقيقة
- نظام التشغيل (أفقي): محرك 1.5 كيلوواط، 9 مراحل علبة تروس، مغزل 60–1,350 دورة/دقيقة
- المغزل والمقعد: ISO 40 DIN 2080 (كلا المغزلين)
- رأس التفريز: يدور ± 45° (عمودي)؛ حامل رأس المغزل يدور ± 180° للتشغيل الأفقي
- الطاولة الصليبية: 1,000 × 240 مم قابلة للدوران ± 45°؛ X 580 مم مع تغذية تلقائية (24–720 مم/دقيقة)
- شاشة العرض الرقمية: DPA 31 Plus ثلاثية المحاور مدمجة؛ لوحة تحكم محورية
- التبريد: نظام تبريد مدمج؛ غطاء طاولة قابل للطي والإزالة
- التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
- الأبعاد والوزن: مبنية لإنتاج جاد في الورش؛ الوزن الصافي 820 كجم
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع
- Operator safety: 24 V safety electrics; emergency stop; protective screen with microswitch; foil keyboard control panel
- Precision build: Heavy vibration-absorbing grey cast iron design; gears in oil bath; precision-machined spindle interfaces
- Operator features: Pivoting control panel; integrated DPA 31 Plus 3-axis DRO; coolant system; spindle head carrier rotation for horizontal milling
- سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية بمفتاح أمان؛ لوحة تحكم بلوحة مفاتيح ذات غشاء
- جودة التصنيع: تصميم حديد سكب رمادي ثقيل ماص للاهتزاز؛ تروس في حمام زيت؛ واجهات مغزل مصنعة بدقة
- وسائل راحة المشغل: لوحة تحكم محورية؛ شاشة DPA 31 Plus الرقمية ثلاثية المحاور مدمجة؛ نظام تبريد؛ دوران حامل رأس المغزل للتفريز الأفقي
Scope of Delivery
محتويات الطرد
- Gear rim drill chuck 3 - 13 mm / B18
- Arbor for drill chuck ISO 40 / B18

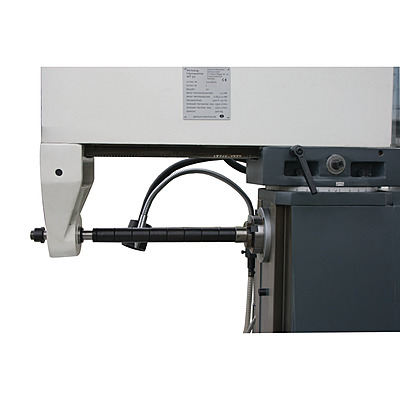

- Horizontal milling spindle with counter bearing
- Adapter ISO 40/MT3
- Adapter ISO 40/MT2
- Tie rod vertical and horizontal
- T-slot nuts
- Push-out tool
- Operating tool
- ظرف ثقب بحافة مسننة 3 - 13 مم / B18
- حاضنة ظرف ثقب ISO 40 / B18
- مغزل تفريز أفقي مع حامل مضاد
- محول ISO 40/MT3
- محول ISO 40/MT2
- قضيب شد أفقي وعمودي
- صواميل مجاري T
- أداة الإخراج
- أدوات التشغيل
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Specifications
Specifications
Dimensions and weights
- Length (product) approx.1290 mm
- Width/depth (product) approx.1090 mm
- Height (product) approx.2170 mm
- Net weight approx.820 kg
Drilling/milling output
- Drilling performance steel (S235JR)30 mm
- Continuous drilling performance steel (S235JR)25 mm
- Max. size milling head100 mm
- Max. size shaft milling cutter25 mm
Vertical spindle
- Vertical spindle spindle chuck (taper)ISO 40 DIN 2080
- Vertical spindle speed range115 – 1750 min¯¹
- Vertical spindle number of gears8
- Vertical spindle quill stroke120 mm
- Vertical spindle reach240 – 650 mm
Horizontal spindle
- Horizontal spindle spindle chuckISO 40 DIN 2080
- Horizontal spindle speed range60 – 1350 min¯¹
- Horizontal spindle number of gears9
- Horizontal spindle drive motor output1.5 kW
- Horizontal spindle reach0 – 185 mm
Drilling/milling head
- Mill head swivel range± 45 °
Milling table (cross table)
- Horizontal milling table length1000 mm
- Horizontal milling table width240 mm
- Horizontal milling table T-groove size14 mm
- Horizontal milling table T-groove number4
- Horizontal milling table max. load bearing capacity160 kg
Travel
- Travel X axis manual580 mm
- Travel Y axis manual200 mm
- Travel Z axis manual340 mm
- Travel X axis automatic500 mm
Feed system
- X axis feed speed24 – 720
Electrical Data
- Supply voltage400 V / 3 Ph
- Mains frequency50 Hz
- Spindle motor drive output1.1 kW
- Total rated value4.5
- Coolant pump drive motor output40 kW
