OPTIMUM OPTImill MT 50E – Drilling-Milling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Ø 30 mm; cutter head up to Ø 63 mm; end mill up to Ø 25 mm
• Drive system: Two-speed motor 0.85/1.5 kW × 4-speed gearbox; spindle 115–1,750 RPM
• Spindle & taper: ISO 40 DIN 2080 with M16 drawbar; mechanical sleeve feed for drilling via sleeve lever
• Milling head: Swivels ± 45°

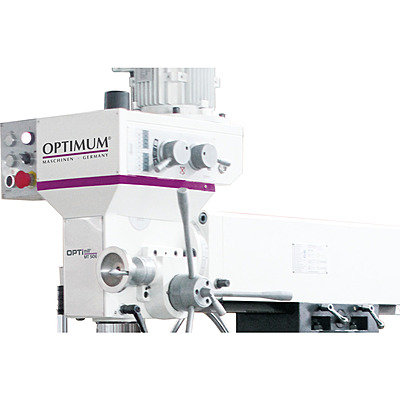

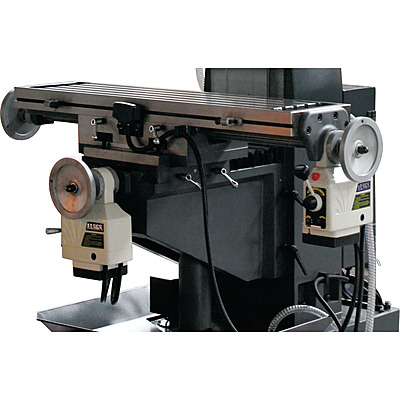

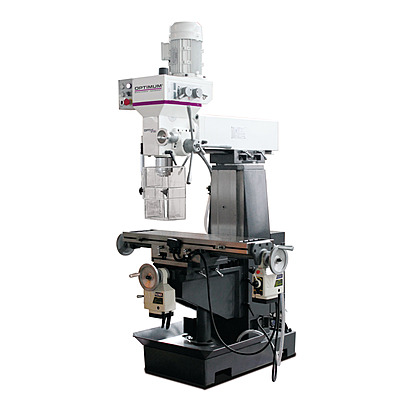

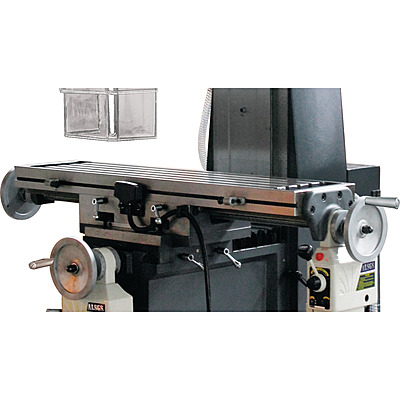

• Cross table: 1,000 × 240 mm with T-slots 14 mm, rotatable ± 45° on the X axis
• Travel paths: X 580 mm (auto ~500), Y 230 mm (auto ~150), Z 320 mm
• Cooling: Integrated coolant system (40 W pump); LED machine lamp
• Electrical supply: 400 V / 3 Ph ~50 Hz
• Footprint & mass: Heavy industrial cast platform; net weight 760 kg

• قدرة الثقب (S235JR): Ø 30 مم؛ رأس قاطع حتى Ø 63 مم؛ قاطع طرفي حتى Ø 25 مم
• نظام التشغيل: محرك بمرحلتين 0.85/1.5 كيلوواط × علبة تروس 4 سرعات؛ مغزل 115–1,750 دورة/دقيقة
• المغزل والمقعد: ISO 40 DIN 2080 مع عمود شد M16؛ تغذية جلبة ميكانيكية للثقب عبر ذراع الجلبة
• رأس التفريز: يدور ± 45°
• الطاولة الصليبية: 1,000 × 240 مم بأخاديد T 14 مم، قابلة للدوران ± 45° على المحور X
• مسارات الحركة: X 580 مم (آلي ~500)، Y 230 مم (آلي ~150)، Z 320 مم
• التبريد: نظام تبريد مدمج (مضخة 40 واط)؛ مصباح آلة LED
• التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
• الأبعاد والوزن: منصة سكب صناعية ثقيلة؛ الوزن الصافي 760 كجم

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

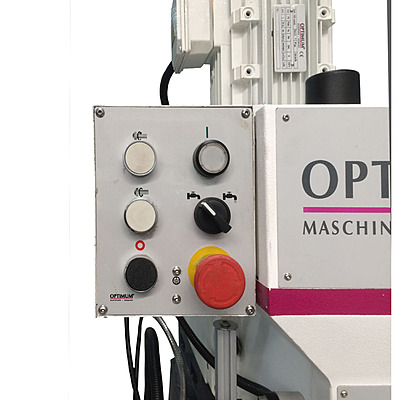

• Operator safety: 24 V safety electrics; emergency stop; adjustable limit switch cut-off on X axis; protective screen
• Precision build: Vibration-absorbing cast iron design; gears in oil bath (ground hardened gearwheels); foil keyboard control
• Operator features: Manual coarse/fine feed coupling; cross table rotatable ± 45° on X for angled work; LED work lamp

• سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ قطع مفتاح حد قابل للضبط على المحور X؛ حاجز حماية
• جودة التصنيع: تصميم حديد سكب ماص للاهتزاز؛ تروس في حمام زيت (تروس مجلخة مقواة)؛ تحكم بلوحة مفاتيح غشائية
• وسائل راحة المشغل: اقتران تغذية يدوي خشن/ناعم؛ طاولة صليبية قابلة للدوران ± 45° على X للأعمال بزوايا؛ مصباح عمل LED

Scope of Delivery

محتويات الطرد

• Gear rim drill chuck 3 - 13 mm / B18
• Arbor for drill chuck ISO 40 / B18
• T-slot nuts
• Push-out tool
• Adapter ISO 40/MT3
• Adapter MT3/MT2
• Operating tool

• ظرف ثقب بحافة مسننة 3 - 13 مم / B18
• حاضنة ظرف ثقب ISO 40 / B18
• صواميل مجاري T
• أداة الإخراج
• محول ISO 40/MT3
• محول MT3/MT2
• أدوات التشغيل
