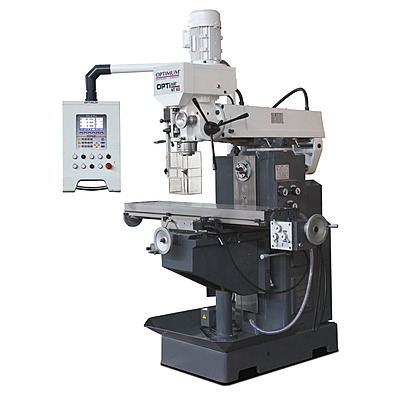

OPTIMUM OPTImill MT 60 – Universal Milling Machine

Key Engineering Features

المزايا الهندسية الرئيسية

• Drilling capacity (S235JR): Vertical Ø 32 mm; cutter head up to Ø 100 mm; end mill up to Ø 25 mm
• Drive system: Horizontal & vertical motor 2.2 kW each; total rated value 5 kW
• Spindle speeds: Vertical 90–2,000 RPM (8 stages); Horizontal 40–1,300 RPM (9 stages)
• Spindle & taper: ISO 40 DIN 2080

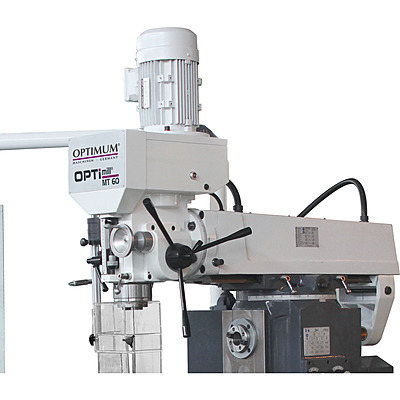

• Milling head: Swivels ± 45°; Y-axis throat depth 200–550 mm (spindle head carrier moves front/rear)
• Auto spindle sleeve feed: 3 stages — 0.08 / 0.25 / 1 mm/rev
• Cross table: 1,270 × 280 mm; X travel 750 mm (auto ~680)

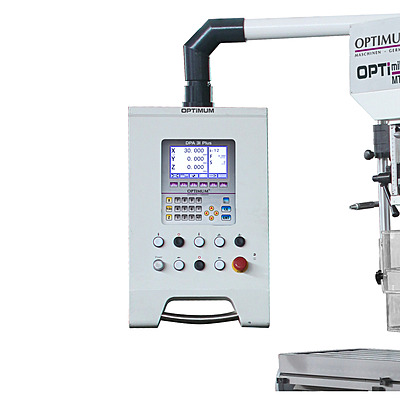

• Digital position display: Integrated DPA 31 Plus 3-axis with splash-water-protected membrane keyboard
• Cooling: Integrated coolant system; height-adjustable protective screen with microswitch
• Electrical supply: 400 V / 3 Ph ~50 Hz
• Footprint & mass: Industrial-grade platform; net weight 1,300 kg

• قدرة الثقب (S235JR): عمودي Ø 32 مم؛ رأس قاطع حتى Ø 100 مم؛ قاطع طرفي حتى Ø 25 مم
• نظام التشغيل: محرك أفقي وعمودي 2.2 كيلوواط لكل منهما؛ إجمالي القيمة المقدرة 5 كيلوواط
• سرعات المغزل: عمودي 90–2,000 دورة/دقيقة (8 مراحل)؛ أفقي 40–1,300 دورة/دقيقة (9 مراحل)
• المغزل والمقعد: ISO 40 DIN 2080
• رأس التفريز: يدور ± 45°؛ عمق الرقبة للمحور Y 200–550 مم (حامل رأس المغزل يتحرك أماماً/خلفاً)
• التغذية التلقائية لجلبة المغزل: 3 مراحل — 0.08 / 0.25 / 1 مم/دورة
• الطاولة الصليبية: 1,270 × 280 مم؛ حركة X 750 مم (آلي ~680)
• شاشة العرض الرقمية: DPA 31 Plus الرقمية ثلاثية المحاور مدمجة مع لوحة مفاتيح غشائية مقاومة للرذاذ
• التبريد: نظام تبريد مدمج؛ حاجز حماية قابل للارتفاع مع مفتاح أمان
• التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
• الأبعاد والوزن: منصة بمستوى صناعي؛ الوزن الصافي 1,300 كجم

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Operator safety: 24 V safety electrics; emergency stop; height-adjustable protective screen with microswitch; splash-water-protected membrane keyboard
• Precision build: Heavy vibration-absorbing grey cast iron design; gears in oil bath; horizontal milling counterholder conveniently mounted on rear
• Operator features: Auto spindle sleeve feed (3 stages); 3-axis DRO integrated; coolant system; pivoting control panel

• سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ حاجز حماية قابل للارتفاع مع مفتاح أمان؛ لوحة مفاتيح غشائية مقاومة للرذاذ
• جودة التصنيع: تصميم حديد سكب رمادي ثقيل ماص للاهتزاز؛ تروس في حمام زيت؛ حامل التفريز الأفقي مركّب بشكل مريح على الجزء الخلفي
• وسائل راحة المشغل: تغذية تلقائية لجلبة المغزل (3 مراحل)؛ شاشة DRO ثلاثية المحاور مدمجة؛ نظام تبريد؛ لوحة تحكم محورية

Scope of Delivery

محتويات الطرد

• Gear rim drill chuck 3 - 13 mm / B18
• Arbor for drill chuck ISO 40 / B18

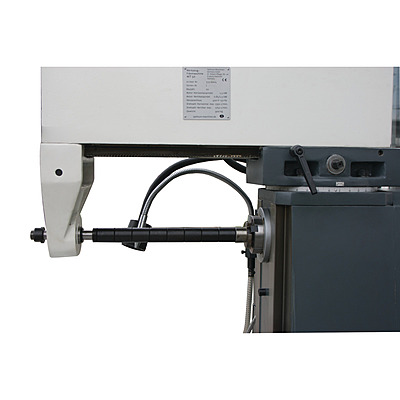

• Horizontal milling spindle with counter bearing, disc cutter holder Ø 22 mm, Ø 27 mm
• Adapter ISO 40/MT3
• Adapter ISO 40/MT2
• T-slot nuts
• Push-out tool
• Operating tool

• ظرف ثقب بحافة مسننة 3 - 13 مم / B18
• حاضنة ظرف ثقب ISO 40 / B18
• مغزل تفريز أفقي مع حامل مضاد، حاضنة قاطع قرصي Ø 22 مم، Ø 27 مم
• محول ISO 40/MT3
• محول ISO 40/MT2
• صواميل مجاري T
• أداة الإخراج
• أدوات التشغيل
