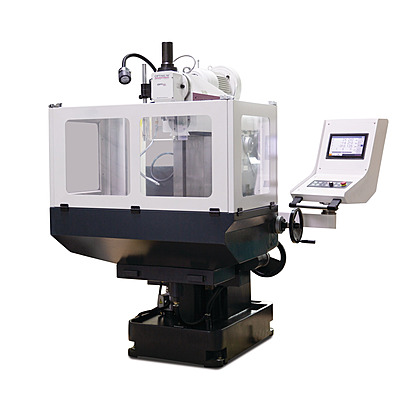

The OPTIMUM OPTImill MX 3 – Drilling-Milling Machine expands the MX 2's capability with a larger 800 × 400 mm cross table, 500 mm X travel, and 200 kg table load — same 3.7 kW vertical drive on ISO 40, same ball-screw + servo-feed precision platform, in a slightly more spacious frame for medium production work.
ماكينة تفريز أدوات بطاولة موسّعة توسّع قدرة MX 2 بطاولة صليبية أكبر 800 × 400 مم، وحركة X 500 مم، وحمولة طاولة 200 كجم — نفس المحرك العمودي 3.7 كيلوواط على ISO 40، ونفس منصة الدقة بالمسامير الكروية وتغذية السيرفو، في إطار أكثر اتساعاً قليلاً لأعمال الإنتاج المتوسطة.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
المزايا الهندسية الرئيسية
- Spindle & taper: ISO 40 DIN 2080 vertical spindle, 2 gearbox stages, 40–2,000 RPM
- Precision drive: Ball screws on all axes for higher precision and lower reversing play
- Servo feed: Servo motor in all axes for automatic table feed on X / Y / Z
- Construction: Robust machine design with all guides hardened; gearbox running in oil bath for extremely quiet operation
- Digital position display: Integrated 3-axis
- Lubrication: Central lubrication
- Drive motor: Vertical 3.7 kW; total rated value 9 kW
- Cross table: 800 × 400 mm with T-slots 14 mm; load 200 kg
- Travel paths: X 500 mm / Y 400 mm / Z 400 mm
- Electrical supply: 400 V / 3 Ph ~50 Hz
- Footprint & mass: Industrial platform; net weight 1,550 kg
- المغزل والمقعد: مغزل عمودي ISO 40 DIN 2080، مرحلتان لعلبة التروس، 40–2,000 دورة/دقيقة
- محرك دقيق: مسامير كروية على جميع المحاور لدقة أعلى ولعب عكسي أقل
- تغذية السيرفو: محرك سيرفو في جميع المحاور لتغذية الطاولة التلقائية على المحاور X / Y / Z
- البناء: تصميم آلة متين مع جميع الأدلة مقواة؛ علبة تروس تعمل في حمام زيت لتشغيل هادئ جداً
- شاشة العرض الرقمية: ثلاثية المحاور مدمجة
- التشحيم: تشحيم مركزي
- محرك التشغيل: عمودي 3.7 كيلوواط؛ القيمة المقدرة الإجمالية 9 كيلوواط
- الطاولة الصليبية: 800 × 400 مم بأخاديد T 14 مم؛ حمولة 200 كجم
- مسارات الحركة: X 500 مم / Y 400 مم / Z 400 مم
- التغذية الكهربائية: 400 فولت / 3 فاز ~50 هرتز
- الأبعاد والوزن: منصة صناعية؛ الوزن الصافي 1,550 كجم
Operator Safety & Build Quality
سلامة المشغل وجودة التصنيع
- Operator safety: 24 V safety electrics; emergency stop; servo limit cut-offs on all axes; optional table housing for chip and splash protection
- Precision build: Hardened guides on all axes; ball screws for low reversing play; gearbox in oil bath for extended life
- Operator features: Servo X/Y/Z feed; integrated 3-axis DRO; central lubrication system; optional table housing available
- سلامة المشغل: نظام تحكم آمن 24 فولت؛ زر التوقف الطارئ؛ قواطع حد سيرفو على جميع المحاور؛ غطاء طاولة اختياري للحماية من الرايش والرذاذ
- جودة التصنيع: أدلة مقواة على جميع المحاور؛ مسامير كروية للعب عكسي منخفض؛ علبة تروس في حمام زيت لعمر أطول
- وسائل راحة المشغل: تغذية سيرفو X/Y/Z؛ شاشة DRO ثلاثية المحاور مدمجة؛ نظام تشحيم مركزي؛ غطاء طاولة اختياري متوفر
Scope of Delivery
محتويات الطرد
- Reducing sleeve MT1 / MT2 / MT3
- Horizontal milling spindle Ø 16 mm / 22 mm / 27 mm / 32 mm
- Operating tool
- جلبة تخفيض MT1 / MT2 / MT3
- مغزل تفريز أفقي Ø 16 مم / 22 مم / 27 مم / 32 مم
- أدوات التشغيل
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Dimensions and weights
- Length (product) approx.1950 mm
- Width/depth (product) approx.1700 mm
- Height (product) approx.1882 mm
- Net weight approx.1550 kg
Vertical spindle
- Vertical spindle spindle chuck (taper)ISO 40 DIN 2080
- Vertical spindle speed range40 – 2000 min¯¹
- Vertical spindle number of gears2
Milling table (cross table)
- Horizontal milling table length800 mm
- Horizontal milling table width400 mm
- Horizontal milling table max. load bearing capacity200 kg
Travel
- Travel X axis manual500 mm
- Travel Y axis manual400 mm
- Travel Z axis manual400 mm
Feed system
- X axis feed speed10 – 1000 RPM
Electrical Data
- Supply voltage400 V / 3 Ph
- Mains frequency50 Hz
- Spindle motor drive output3.7 kW
Storefront Filters
- Machine TypeTool Mill
- Drive TypeServo Drive
- Spindle TaperISO 40 DIN 2080
- Drilling Capacity—
- Motor Power2.3–3.7 kW
Milling table (vertical)
- Vertical milling table T-groove number6
- Vertical milling table T-groove size14 mm
- Vertical milling table T-groove spacing63 mm
- Vertical milling table length1020 mm
- Vertical milling table width225 mm
