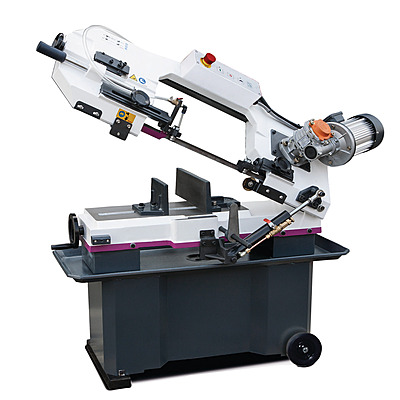

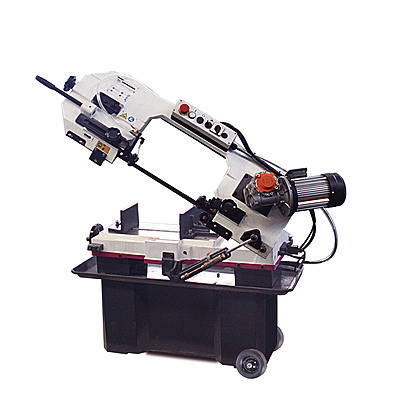

OPTIMUM OPTIsaw SD 200G – Gear Metal Band Saw

Key Engineering Features

المزايا الهندسية الرئيسية

• Cutting capacity 0°: Ø 180 mm round solid; 180 mm square; 180 x 240 / 50 x 300 mm rectangle upright.
• Cutting capacity +45°: Ø 110 mm round solid; 150 mm square.
• Mitre adjustment: to 0 - 45 ° with easily legible angle scale.
• Two band speeds: 44 / 88 m/min.
• Saw band tensioning: front-mounted handwheel for easy adjustment.
• Saw bow lowering: hydraulic cylinder — continuously adjustable by throttle valve.
• Saw band: 2360 × 19 × 0.9 mm bi-metal M42 (included as standard).

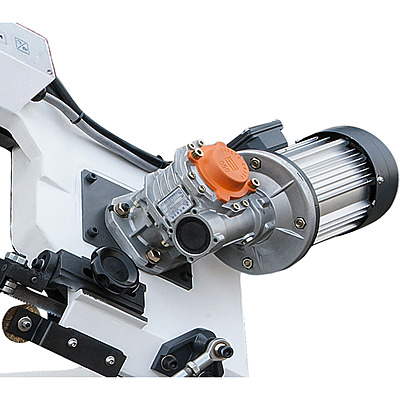

• Electrical supply: 400 V / 50 Hz, 0.55 / 0.75 kW motor.
• Footprint & mass: 1295 mm; net weight 130 kg.

• سعة القطع عند 0°: قطر 180 mm مصمت؛ مربع 180 mm؛ مستطيل عمودي 180 x 240 / 50 x 300 mm.
• سعة القطع عند +45°: قطر 110 mm مصمت؛ مربع 150 mm.
• ضبط الزاوية المائلة: حتى 0 - 45 ° مع مقياس زاوية سهل القراءة.
• سرعتا شريط: 44 / 88 m/min.
• شدّ شريط المنشار: عجلة يدوية أمامية لضبط سهل.
• هبوط ذراع المنشار: أسطوانة هيدروليكية — قابلة للضبط بلا تدرج عبر صمام خانق.
• شريط المنشار: 2360 × 19 × 0.9 mm بي-ميتال M42 (مرفق ضمن التجهيز القياسي).
• التغذية الكهربائية: 400 V / 50 Hz، محرك 0.55 / 0.75 كيلوواط.
• الأبعاد والوزن: 1295 mm؛ الوزن الصافي 130 كغم.

Cutting Operations Supported

عمليات القطع المدعومة

• Straight cut-off: precision sectioning of solid bar, tube and profile in steel and non-ferrous metals.
• Mitre cuts to 0 - 45 °: structural joints at controlled angles using the angle scale.
• Batch work: adjustable material stop for consistent repeated cut lengths.

• القص المستقيم: تقطيع دقيق للقضبان والأنابيب والمقاطع في الفولاذ والمعادن غير الحديدية.
• القطع المائل حتى 0 - 45 °: وصلات هيكلية بزوايا متحكم بها باستخدام مقياس الزاوية.
• العمل بالدفعات: مصدّ مادة قابل للضبط لأطوال قطع متمتكرة ثابتة.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Rugged cast design: excellent cutting precision from vibration-free construction.

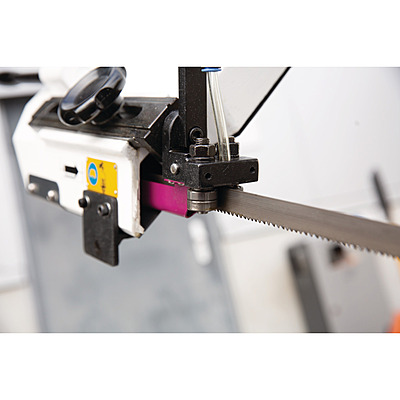

• Ball-bearing band guide: reduces band wear and maintains track for consistent cut quality.
• Front band tensioning: quick and safe tension adjustment without tools.
• Bi-metal band included: machine is ready to cut from delivery.

• تصميم مصبوب متين: دقة قطع ممتازة من بنية خالية من الاهتزاز.
• موجه شريط بمحامل كرات: يقلل استهلاك الشريط وييحافظ على المسار لجودة قطع ثابتة.
• شدّ الشريط من الأمام: ضبط شد سريع وآمن بدون أدوات.
• شريط بي-ميتال مرفق: الماكينة جاهزة للقطع فور التسليم.

Scope of Delivery

محتويات الطرد

• Material stop
• Bi-metal saw band
• Machine base

• مصدّ المادة
• شريط منشار بي-ميتال
• قاعدة الماكينة
