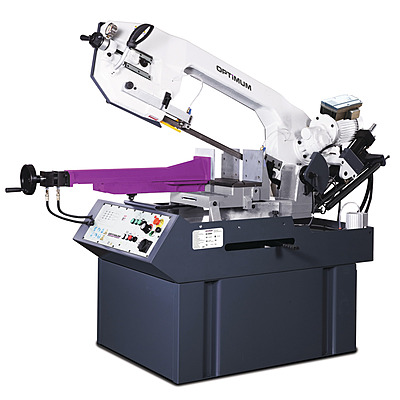

OPTIMUM OPTIsaw SD 500AV – Double Mitre Metal Band Saw

Key Engineering Features

المزايا الهندسية الرئيسية

• Cutting capacity 0°: Ø 355 mm round solid; 300 mm square; 300 x 490 mm rectangle upright.
• Cutting capacity +45°: Ø 350 mm round solid; 290 mm square.
• Cutting capacity -45°: Ø 290 mm round solid.
• Cutting capacity ±60°: Ø 230 mm round solid.
• Mitre adjustment: to -45 - 60 ° with easily legible angle scale.
• Continuously variable band speed: 20 – 80 m/min.

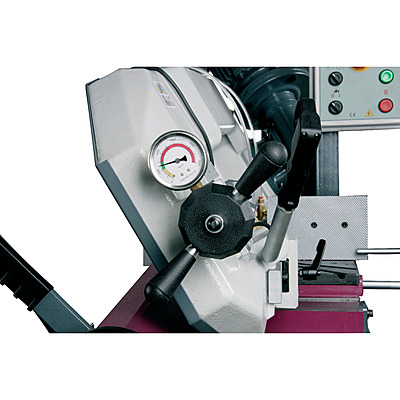

• Saw band tensioning: front-mounted handwheel for easy adjustment.
• Saw bow lowering: hydraulic cylinder — continuously adjustable by throttle valve.
• Saw band: 3770 × 34 × 1.1 mm bi-metal M42 (included as standard).

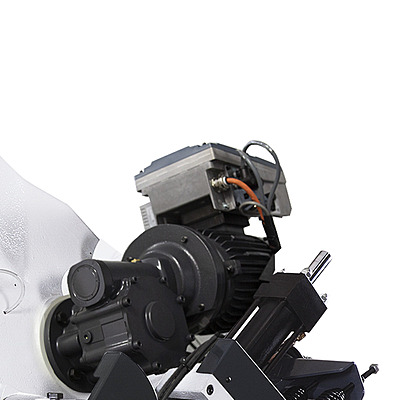

• Electrical supply: 400 V / 50 Hz, 3 kW motor.
• Footprint & mass: 2129 × 1046 × 1687 mm; net weight 645 kg.

• سعة القطع عند 0°: قطر 355 mm مصمت؛ مربع 300 mm؛ مستطيل عمودي 300 x 490 mm.
• سعة القطع عند +45°: قطر 350 mm مصمت؛ مربع 290 mm.
• سعة القطع عند -45°: قطر 290 mm مصمت.
• سعة القطع عند ±60°: قطر 230 mm مصمت.
• ضبط الزاوية المائلة: حتى -45 - 60 ° مع مقياس زاوية سهل القراءة.
• سرعة شريط متغيرة باستمرار: 20 – 80 m/min.
• شدّ شريط المنشار: عجلة يدوية أمامية لضبط سهل.
• هبوط ذراع المنشار: أسطوانة هيدروليكية — قابلة للضبط بلا تدرج عبر صمام خانق.
• شريط المنشار: 3770 × 34 × 1.1 mm بي-ميتال M42 (مرفق ضمن التجهيز القياسي).
• التغذية الكهربائية: 400 V / 50 Hz، محرك 3 كيلوواط.
• الأبعاد والوزن: 2129 × 1046 × 1687 mm؛ الوزن الصافي 645 كغم.

Cutting Operations Supported

عمليات القطع المدعومة

• Straight cut-off: precision sectioning of solid bar, tube and profile in steel and non-ferrous metals.
• Mitre cuts to -45 - 60 °: structural joints at controlled angles using the angle scale.
• Batch work: adjustable material stop for consistent repeated cut lengths.

• القص المستقيم: تقطيع دقيق للقضبان والأنابيب والمقاطع في الفولاذ والمعادن غير الحديدية.
• القطع المائل حتى -45 - 60 °: وصلات هيكلية بزوايا متحكم بها باستخدام مقياس الزاوية.
• العمل بالدفعات: مصدّ مادة قابل للضبط لأطوال قطع متمتكرة ثابتة.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Rugged cast design: excellent cutting precision from vibration-free construction.
• Ball-bearing band guide: reduces band wear and maintains track for consistent cut quality.
• Front band tensioning: quick and safe tension adjustment without tools.
• Bi-metal band included: machine is ready to cut from delivery.

• تصميم مصبوب متين: دقة قطع ممتازة من بنية خالية من الاهتزاز.
• موجه شريط بمحامل كرات: يقلل استهلاك الشريط وييحافظ على المسار لجودة قطع ثابتة.
• شدّ الشريط من الأمام: ضبط شد سريع وآمن بدون أدوات.
• شريط بي-ميتال مرفق: الماكينة جاهزة للقطع فور التسليم.

Scope of Delivery

محتويات الطرد

• Material stop
• Bi-metal saw band 4-6 zpz m42
• Machine base
• Coolant pump

• مصدّ المادة
• شريط منشار بي-ميتال 4-6 zpz m42
• قاعدة الماكينة
• مضخة التبريد
