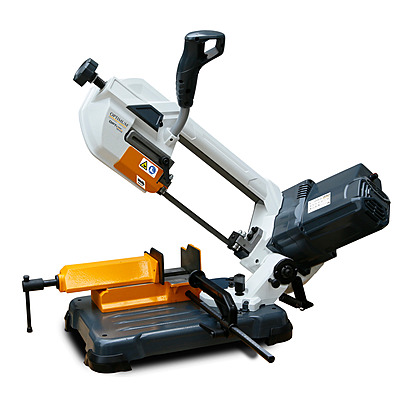

OPTIMUM OPTIsaw SQ-V13 – Miter Band Saw

Key Engineering Features

المزايا الهندسية الرئيسية

• Cutting capacity 0°: Ø 125 mm solid; 125 mm square; 125 × 125 mm rectangle.
• Cutting capacity +45°: Ø 85 mm solid; 85 mm square.
• Cutting capacity +60°: Ø 50 mm solid.
• Band speed: 30 – 80 m/min.
• Mitre swivel: saw bow from 0° to 0 - 60 °.
• Saw band: 1440 × 12,5 × 0.6 mm bi-metal M42 (included).
• No coolant required: spark-free band action suitable for steel, aluminium, non-ferrous and plastics without coolant.
• Electrical supply: 230 V / 50 Hz single-phase, 0.75 kW motor.
• Mass: 23.3 kg — portable, site-ready.

• سعة القطع عند 0°: قطر 125 mm مصمت؛ مربع 125 mm؛ مستطيل 125 × 125 مم.
• سعة القطع عند +45°: قطر 85 mm مصمت؛ مربع 85 mm.
• سعة القطع عند +60°: قطر 50 mm مصمت.
• سرعة الشريط: 30 – 80 m/min.
• دوران ذراع المنشار: ذراع المنشار من 0° إلى 0 - 60 °.
• شريط المنشار: 1440 × 12,5 × 0.6 mm بي-ميتال M42 (مرفق).
• لا يحتاج تبريدًا: حركة شريط خالية من الشرر ومناسبة للفولاذ والألومنيوم والمعادن غير الحديدية والبلاستيك بدون تبريد.
• التغذية الكهربائية: 230 V / 50 Hz أحادي الطور، محرك 0.75 كيلوواط.
• الوزن: 23.3 كغم — محمول وجاهز للموقع.

Cutting Operations Supported

عمليات القطع المدعومة

• On-site sectioning: steel sections, angle iron and tube at the point of installation without a fixed bench.
• Aluminium, non-ferrous & plastic: nearly spark-free band cutting — safe in environments where grinder sparks are a hazard.
• Mitre cuts to 0 - 60 °: angle cuts without a bench fixture.
• Batch work with material stop: adjustable stop for consistent repeat cuts in series.

• القطع في الموقع: مقاطع الفولاذ والحديد الزاوي والأنابيب في نقطة التركيب بدون طاولة ثابتة.
• الألومنيوم والمعادن غير الحديدية والبلاستيك: قطع شريطي شبه خالٍ من الشرر — آمن في البيئات التي يشكل فيها شرر الجلخ خطرًا.
• القطع المائل حتى 0 - 60 °: قطع زوايا بدون تثبيت طاولة.
• العمل بالدفعات مع مصدّ المادة: مصدّ قابل للضبط لقطعات متكررة متسقة.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Strong bridge construction: aluminium frame resists flex during cut for straight, consistent results.
• Spark-free cutting: band action significantly reduces sparks vs. abrasive disc — safer on-site.
• Anti-slip base feet: stable placement on any workshop or site surface.
• Single-phase 230 V: standard site power — no step-down required.

• بنية جسر متينة: هيكل ألومنيوم يقاوم الانحناء أثناء القطع لنتائج مستقيمة ومتسقة.
• قطع بلا شرر: حركة الشريط تقلل الشرر بشكل كبير مقارنة بقرص الجلخ — أكثر أمانًا في الموقع.
• أرجل مضادة للانزلاق: وضع مستقر على أي سطح ورشة أو موقع.
• 230V أحادي الطور: طاقة موقع قياسية — لا يلزم خافض جهد.

Scope of Delivery

محتويات الطرد

• Material stop
• Bi-metal saw band

• مصدّ المادة
• شريط منشار بي-ميتال
