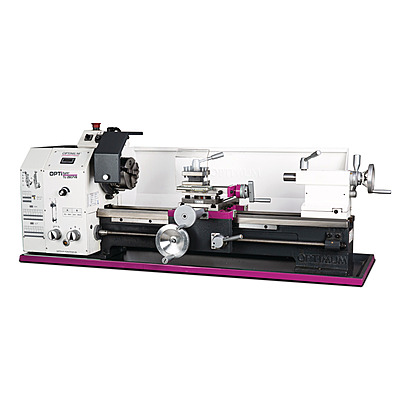

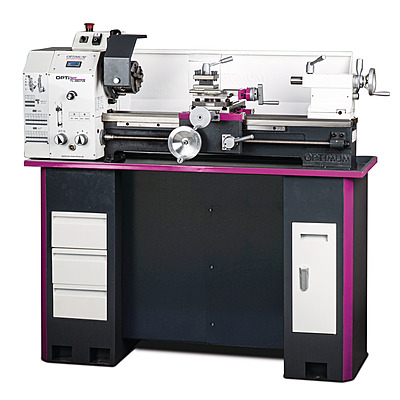

OPTIMUM OPTIturn 2807VB – Lathe

Key Engineering Features

المزايا الهندسية الرئيسية

• Working range: 700 mm distance between centers; 140 mm center height; 266 mm swing over bed.

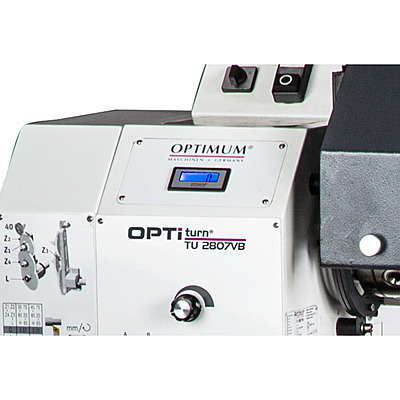

• Variable speed drive: electronically adjustable, 150 – 2500 RPM (no gear changes).
• Drive motor: 1.1 kW spindle motor output.
• Spindle: short taper mount, MT 4 Morse taper, 26 mm spindle bore.

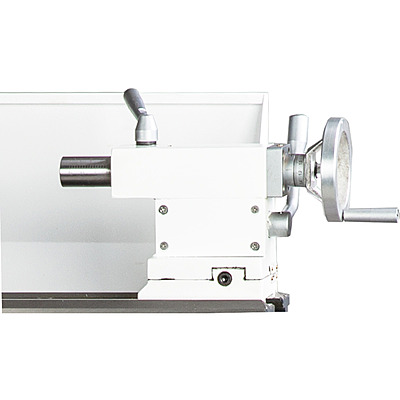

• Tailstock: MT 3 chuck; 85 mm quill stroke; 30 mm quill diameter.
• Slide travel: upper 60 mm, cross 160 mm, carriage saddle 580 mm.
• Threading: 18 metric pitches (0.2 – 3.5 mm/rev), 21 imperial.
• Feed system: longitudinal 0.07 – 0.4 mm/rev (6 rates).
• Electrical supply: 230 V / 50 Hz single-phase — plugs into standard workshop outlet.
• Footprint & mass: 1370 mm × 660 mm × 440 mm; net weight 188.0 kg.

• نطاق العمل: المسافة بين المراكز 700 mm؛ ارتفاع المركز 140 mm؛ قطر تدوير فوق السرير 266 mm.
• نظام السرعة المتغيرة: متغيرة إلكترونياً، 150 – 2500 RPM (بدون تبديل تروس).
• محرك التشغيل: خرج محرك عامود الدوران 1.1 kW.
• عامود الدوران: تركيبة short taper، حاضنة موس MT 4، تجويف محور 26 mm.
• الرأس المتحرك: حاضنة MT 3؛ سحبة غلاف 85 mm؛ قطر غلاف 30 mm.
• مسار العربات: العلوية 60 mm، العرضية 160 mm، سرج العربة 580 mm.
• قطع اللوالب: 18 خطوة متريّة (0.2 – 3.5 mm/rev)، 21 إمبريالية.
• نظام التغذية: طولية 0.07 – 0.4 mm/rev (6 معدل).
• التغذية الكهربائية: 230 V / 50 Hz فاز مفرد — تعمل من مقبس كهرباء ورشة قياسي.
• الأبعاد والوزن: 1370 mm × 660 mm × 440 mm؛ الوزن الصافي 188.0 kg.

Turning Operations Supported

العمليات المدعومة

• Cylindrical turning: external shaft and rod machining to precise diameters.
• Facing: squaring end surfaces perpendicular to the spindle axis.
• Taper turning: cones, adapters, and angled diameters via the compound slide.
• Thread cutting: internal and external threads via the lead screw.
• Internal boring: enlarging and finishing internal bores to precise diameters.
• Tailstock drilling: center-drilling and axial holes on the workpiece centerline.
• Parting / cutoff: separating finished parts from stock using the tool post.

• الخراطة الأسطوانية: خراطة الأعمدة والقضبان الخارجية إلى أقطار دقيقة.
• المواجهة: تشغيل الأسطح النهائية بشكل متعامد مع محور الدوران.
• الخراطة المخروطية: مخاريط، مهايئات، وأقطار مائلة باستخدام العربة المركّبة.
• قطع اللوالب: لوالب داخلية وخارجية باستخدام العمود القائد.
• التخريم الداخلي: توسيع وتشطيب التجاويف الداخلية إلى أقطار دقيقة.
• الثقب عبر الرأس المتحرك: ثقوب مركزية ومحورية على مركز القطعة.
• القطع / الفصل: فصل القطع المنتهية عن القضبان باستخدام مسند العُدة.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Precision engineering: guaranteed spindle-nose concentricity ≤ 0.015 mm; chuck concentricity ≤ 0.04 mm; hardened spindle nose; P5-class tapered roller bearings.

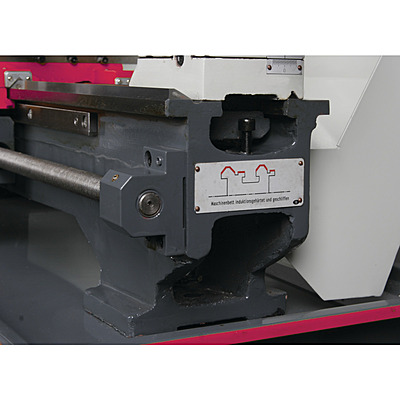

• Cast steel prism bed: ribbed grey cast steel prism bed, aged, induction hardened and precision ground for long-term accuracy.
• Serviceable drive: leading spindle borne on two sintered bearings; free-moving feed gear with rounded gear wheels running in an oil bath; thrust bearings.

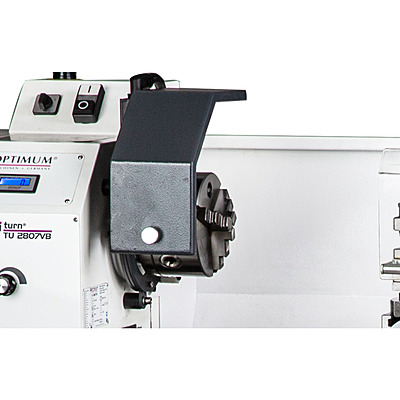

• Operator safety: main safety switch, emergency stop button, chuck protection with microswitch, hardened and ground z-axis guideway.
• Adjustment & control: handwheels with adjustable fine scaling 0.04 / 0.01 mm; all guides adjustable using V-ledges; clockwise/anti-clockwise rotation switchable via control panel.

• الهندسة الدقيقة: دقة استوائية مضمونة لعامود الدوران ≤ 0.015 مم؛ دقة الظرف ≤ 0.04 مم؛ أنف محور مقسّى؛ حوامل مخروطية من الفئة P5.
• سرير مصبوب مضلّع: سرير مصبوب من الفولاذ الرمادي، معتّق ومقسّى بالاستقراء ومصقول للحفاظ على الدقة طويلة الأمد.
• مكونات التشغيل: عمود قائد يستند إلى حاملَي حَبيبات مسنتَرة؛ علبة تروس حرة الحركة تعمل في حمام زيت؛ حوامل دفع.
• سلامة المشغل: مفتاح أمان رئيسي، زر إيقاف الطوارئ، حماية الظرف بمفتاح دقيق، مسار محور Z مقسّى ومصقول.
• الضبط والتحكم: عجلات يدوية بتدريج دقيق 0.04 / 0.01 مم؛ جميع المسارات قابلة للضبط بحواف V؛ دوران باتجاه وعكس الساعة قابل للتبديل من لوحة التحكم.

Scope of Delivery

محتويات الطرد

• Three-jaw lathe chuck Ø 125 mm, centre clamping
• Non-rotating centring tip MT2 and MT4
• Quadruple tool holder 12 mm

• ظرف ثلاثي الفكوك ø 125 mm, مركزي التثبيت
• مركز تثبيت ثابت mt2 and mt4
• مسند عُدة رباعي 12 mm
