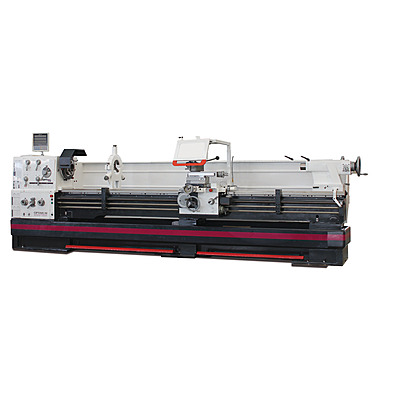

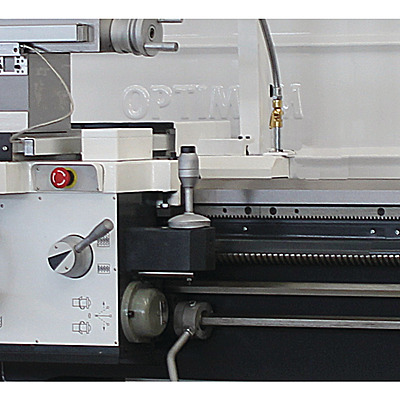

OPTIMUM OPTIturn TH 6630D – Conventional Centre Lathe

Key Engineering Features

المزايا الهندسية الرئيسية

• Working range: 3050 mm distance between centers; 330 mm center height; 660 mm swing over bed; 900 mm swing in bed gap.
• Digital Position Indicator (DRO): integrated DPA 31 Plus for precision positioning on X and Z axes.
• Geared head drive: 16 speeds, 25 – 1600 RPM.
• Drive motor: 9 kW spindle motor; 10 kW total rated capacity.
• Spindle: Camlock DIN ISO 702-2 No. 8 mount, Ø 113 (cone 1:20) mm Morse taper, 105 mm spindle bore for bar work.

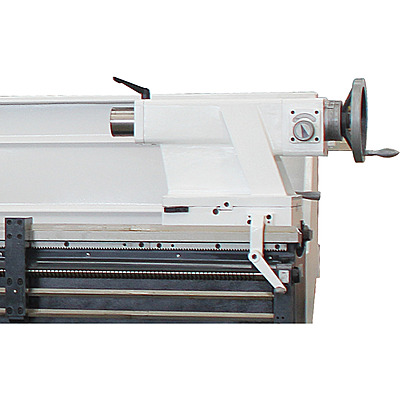

• Tailstock: MT 5 chuck; 235 mm quill stroke; 90 mm quill diameter.
• Slide travel: upper 230 mm, cross 368 mm, carriage saddle 2900 mm.
• Threading: 54 metric pitches (0.45 – 120 mm/rev), 60 imperial, 42 diametrical, 46 modular.
• Feed system: longitudinal 0.044 – 1.48 mm/rev (25 rates); cross 0.022 – 0.74 mm/rev (25 rates).
• Coolant system: integrated 150 W coolant pump.
• Electrical supply: 400 V / 50 Hz three-phase.
• Footprint & mass: 4650 mm × 1500 mm × 1785 mm; net weight 3730.0 kg.

• نطاق العمل: المسافة بين المراكز 3050 mm؛ ارتفاع المركز 330 mm؛ قطر تدوير فوق السرير 660 mm؛ قطر تدوير في تجويف السرير 900 mm.
• قارئ رقمي للمواضع (DRO): DPA 31 Plus مدمج لتحديد موقع دقيق على المحورين X وZ.
• علبة سرعات مسنّنة: 16 سرعة، 25 – 1600 RPM.
• محرك التشغيل: محرك عامود دوران 9 kW؛ إجمالي القدرة المقننة 10 kW.
• عامود الدوران: تركيبة Camlock DIN ISO 702-2 No. 8، حاضنة موس Ø 113 (cone 1:20) mm، تجويف محور 105 mm لأعمال القضبان.
• الرأس المتحرك: حاضنة MT 5؛ سحبة غلاف 235 mm؛ قطر غلاف 90 mm.
• مسار العربات: العلوية 230 mm، العرضية 368 mm، سرج العربة 2900 mm.
• قطع اللوالب: 54 خطوة متريّة (0.45 – 120 mm/rev)، 60 إمبريالية، 42 دياميترية، 46 مودولية.
• نظام التغذية: طولية 0.044 – 1.48 mm/rev (25 معدل)؛ عرضية 0.022 – 0.74 mm/rev (25 معدل).
• نظام التبريد: مضخة سائل تبريد مدمجة 150 W.
• التغذية الكهربائية: 400 V / 50 Hz ثلاثي الفاز.
• الأبعاد والوزن: 4650 mm × 1500 mm × 1785 mm؛ الوزن الصافي 3730.0 kg.

Turning Operations Supported

العمليات المدعومة

• Long-shaft cylindrical turning: external machining of long shafts and tubes with steady rest support.
• Facing: squaring large end surfaces perpendicular to the spindle axis.
• Taper turning: long tapers and cones via the compound slide.
• Thread cutting: internal and external threads via the lead screw.
• Internal boring: enlarging and finishing large internal bores to precise diameters.
• Through-spindle bar work: machining continuous bar stock, tubes, and pipes fed through the spindle bore.
• Tailstock drilling: center-drilling and heavy axial holes on the workpiece centerline.
• Parting / cutoff: separating heavy finished parts from stock using the tool post.

• خراطة الأعمدة الطويلة: تشغيل خارجي للأعمدة والأنابيب الطويلة بدعم المسند الثابت.
• المواجهة: تشغيل الأسطح النهائية الكبيرة بشكل متعامد مع محور الدوران.
• الخراطة المخروطية: مخاريط طويلة عبر العربة المركّبة.
• قطع اللوالب: لوالب داخلية وخارجية باستخدام العمود القائد.
• التخريم الداخلي: توسيع وتشطيب التجاويف الداخلية الكبيرة إلى أقطار دقيقة.
• تشغيل القضبان عبر المحور: تشغيل قضبان وأنابيب متواصلة تُلقّم عبر تجويف المحور.
• الثقب عبر الرأس المتحرك: ثقوب مركزية ومحورية ثقيلة على مركز القطعة.
• القطع / الفصل: فصل القطع الثقيلة المنتهية عن القضبان باستخدام مسند العُدة.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Precision engineering: guaranteed spindle-nose concentricity ≤ 0.015 mm; hardened spindle nose; P5-class precision taper roller bearings; main spindle runs in oil bath.
• Rigid cast construction: grey cast iron prism bed heavily ribbed, induction hardened and precision ground; chassis and bed cast as single-piece meehanite.
• Safety systems: two-channel safety electronics; switch with lifecycle calculation approved per EN ISO 13849; safety handwheels with release function per EN 23125 in X and Z axes.

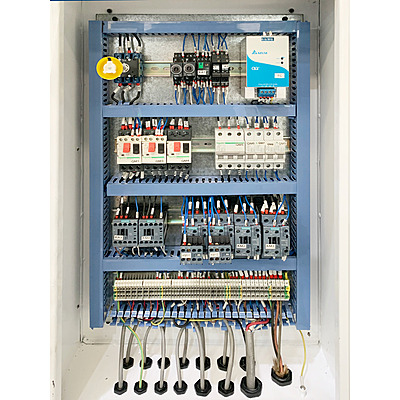

• Control cabinet: 24 V DC control voltage; motor circuit switch; electrically braked main motor; contactors and relays by Siemens or Schneider.
• Coolant system: separate coolant tank with fill-level display and oil trap; easy and complete draining and cleaning per DIN.
• Operator features: foot-pedal emergency stop; LED machine lamp in chip guard; quick-change tool holder (SWH 5-B or 7-C depending on model); membrane keyboard on DPA 32-equipped units.

• الهندسة الدقيقة: دقة استوائية مضمونة لعامود الدوران ≤ 0.015 مم؛ أنف محور مقسّى؛ حوامل مخروطية دقيقة من الفئة P5؛ محور الدوران يعمل في حمام زيت.
• هيكل مصبوب صلب: سرير مصبوب من حديد السكب الرمادي مضلّع بكثافة، مقسّى بالاستقراء ومصقول بدقة؛ الهيكل والسرير مصبوبان قطعة واحدة من الميهانيت.
• أنظمة السلامة: إلكترونيات أمان ثنائية القناة؛ مفتاح بحساب دورة الحياة معتمد وفق EN ISO 13849؛ عجلات يدوية آمنة بوظيفة تحرير وفق EN 23125 على المحورين X وZ.
• خزانة التحكم: جهد تحكم 24 V DC؛ قاطع دائرة المحرك؛ محرك رئيسي بكبح كهربائي؛ مفاتيح ومرحلات من Siemens أو Schneider.
• نظام التبريد: خزان تبريد منفصل مع مؤشر منسوب وفاصل زيت؛ تصريف وتنظيف كامل وسهل وفق DIN.
• راحة المشغل: إيقاف طوارئ بدواسة قدم؛ مصباح LED مدمج في حاجز النحاتة؛ مسند عُدة سريع التبديل (SWH 5-B أو 7-C حسب الطراز)؛ لوحة مفاتيح غشائية على وحدات DPA 32.

Scope of Delivery

محتويات الطرد

• Fixed steady rest, passageway Ø 20 - Ø 190 mm
• Follow steady rest, passageway Ø 20 - Ø 130 mm
• LED machine lamp
• Adapter Ø 113 mm-MT5
• Non-rotating centring tip MT 5
• Non-rotating, but temperature resistant centring tip

• مسند ثابت, ممر ø 20 - ø 190 mm
• مسند متحرك مرافق, ممر ø 20 - ø 130 mm
• مصباح LED للآلة
• adapter ø 113 mm-mt5
• مركز تثبيت ثابت mt 5
• مركز تثبيت ثابت مقاوم للحرارة
