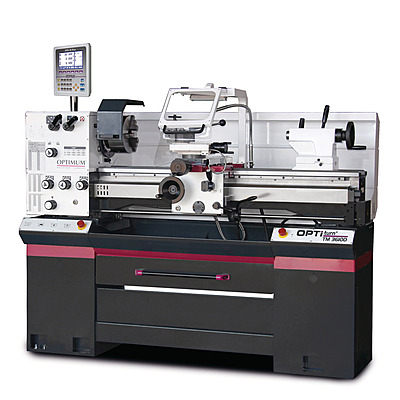

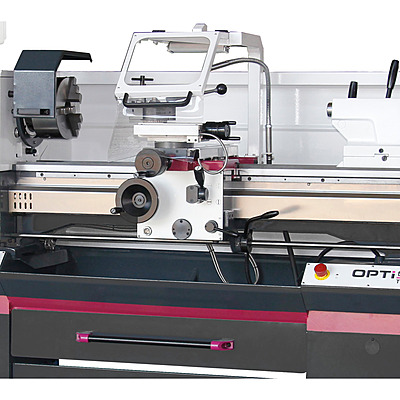

OPTIMUM OPTIturn TM 3610D – Lathe

Key Engineering Features

المزايا الهندسية الرئيسية

• Working range: 1000 mm distance between centers; 180 mm center height; 360 mm swing over bed.
• Geared head drive: 8 speeds, 70 – 2400 RPM.
• Spindle: Camlock DIN ISO 702-2 No. 5 mount, MT 6 Morse taper, 52 mm spindle bore for bar work, SWH 3-E tool holder.
• Tailstock: MT 3 chuck; 120 mm quill stroke; 42 mm quill diameter.
• Slide travel: upper 100 mm, cross 170 mm.
• Threading: 26 metric pitches (0.4 – 7 mm/rev), 34 imperial.
• Feed system: longitudinal 0.052 – 1.392 mm/rev (32 rates); cross 0.014 – 0.38 mm/rev (32 rates).
• Electrical supply: 400 V / 50 Hz three-phase.
• Footprint & mass: 1964 mm × 869 mm × 1475 mm; net weight 440.0 kg.

• نطاق العمل: المسافة بين المراكز 1000 mm؛ ارتفاع المركز 180 mm؛ قطر تدوير فوق السرير 360 mm.
• علبة سرعات مسنّنة: 8 سرعة، 70 – 2400 RPM.
• عامود الدوران: تركيبة Camlock DIN ISO 702-2 No. 5، حاضنة موس MT 6، تجويف محور 52 mm لأعمال القضبان، مسند عُدة SWH 3-E.
• الرأس المتحرك: حاضنة MT 3؛ سحبة غلاف 120 mm؛ قطر غلاف 42 mm.
• مسار العربات: العلوية 100 mm، العرضية 170 mm.
• قطع اللوالب: 26 خطوة متريّة (0.4 – 7 mm/rev)، 34 إمبريالية.
• نظام التغذية: طولية 0.052 – 1.392 mm/rev (32 معدل)؛ عرضية 0.014 – 0.38 mm/rev (32 معدل).
• التغذية الكهربائية: 400 V / 50 Hz ثلاثي الفاز.
• الأبعاد والوزن: 1964 mm × 869 mm × 1475 mm؛ الوزن الصافي 440.0 kg.

Turning Operations Supported

العمليات المدعومة

• Cylindrical turning: external shaft and rod machining to precise diameters.
• Facing: squaring end surfaces perpendicular to the spindle axis.
• Taper turning: cones, adapters, and angled diameters via the compound slide.
• Thread cutting: internal and external threads via the lead screw.
• Internal boring: enlarging and finishing internal bores to precise diameters.
• Tailstock drilling: center-drilling and axial holes on the workpiece centerline.
• Parting / cutoff: separating finished parts from stock using the tool post.

• الخراطة الأسطوانية: خراطة الأعمدة والقضبان الخارجية إلى أقطار دقيقة.
• المواجهة: تشغيل الأسطح النهائية بشكل متعامد مع محور الدوران.
• الخراطة المخروطية: مخاريط، مهايئات، وأقطار مائلة باستخدام العربة المركّبة.
• قطع اللوالب: لوالب داخلية وخارجية باستخدام العمود القائد.
• التخريم الداخلي: توسيع وتشطيب التجاويف الداخلية إلى أقطار دقيقة.
• الثقب عبر الرأس المتحرك: ثقوب مركزية ومحورية على مركز القطعة.
• القطع / الفصل: فصل القطع المنتهية عن القضبان باستخدام مسند العُدة.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

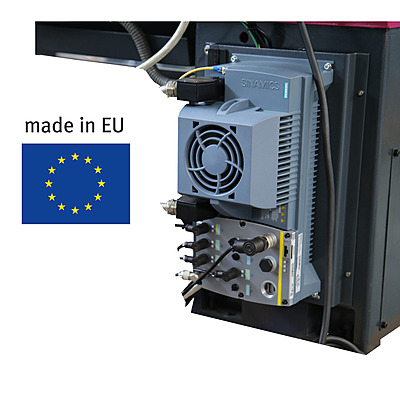

• Siemens SINAMICS G120D inverter: Safety Integrated (STO safe torque off, SLS safely limited speed) per DIN EN 61508 SIL 2 / PL d; up to 20% energy savings via low-circuit feedback; rugged flat IP65 design; EMC class C3 per EN 61800-3; no brake resistors required.
• Made in EU: European engineering and manufacturing — CE conformity; machinery directive compliant; approved safety architecture per DIN EN ISO 13849.

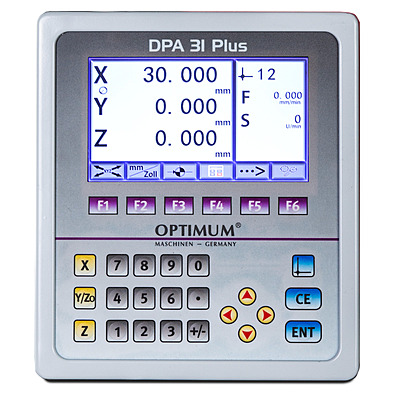

• Cutting-constant VSC on DPA 32: the digital position indicator automatically maintains constant surface cutting speed as workpiece diameter changes — ideal for facing operations and consistent surface finish.
• Precision engineering: guaranteed spindle-nose concentricity ≤ 0.015 mm; chuck concentricity ≤ 0.04 mm; hardened spindle nose; P5-class tapered roller bearings.
• Cast steel prism bed: ribbed grey cast steel prism bed, aged, induction hardened and precision ground for long-term accuracy.
• Serviceable drive: leading spindle borne on two sintered bearings; free-moving feed gear with rounded gear wheels running in an oil bath; thrust bearings.

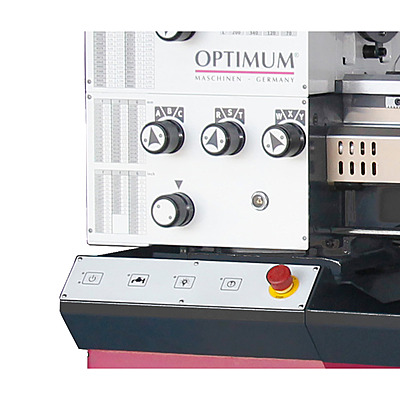

• Operator safety: main safety switch, emergency stop button, chuck protection with microswitch, hardened and ground z-axis guideway.
• Adjustment & control: handwheels with adjustable fine scaling 0.04 / 0.01 mm; all guides adjustable using V-ledges; clockwise/anti-clockwise rotation switchable via control panel.

• محوّل Siemens SINAMICS G120D: أمان مدمج (STO إيقاف عزم آمن، SLS سرعة مقيدة آمنة) وفق DIN EN 61508 مستوى SIL 2 / PL d؛ توفير طاقة يصل إلى 20٪ عبر التغذية الراجعة منخفضة الدائرة؛ تصميم متين بحماية IP65؛ EMC فئة C3 وفق EN 61800-3؛ لا يتطلب مقاومات كبح.
• صُنع في الاتحاد الأوروبي: هندسة وتصنيع أوروبي — مطابقة CE؛ متوافقة مع توجيه الآلات؛ بنية أمان معتمدة وفق DIN EN ISO 13849.
• ثابت القطع VSC على DPA 32: يحافظ القارئ الرقمي DPA 32 تلقائياً على سرعة قطع سطحية ثابتة مع تغيّر قطر القطعة — مثالي لأعمال المواجهة والحصول على تشطيب سطحي متساوٍ.
• الهندسة الدقيقة: دقة استوائية مضمونة لعامود الدوران ≤ 0.015 مم؛ دقة الظرف ≤ 0.04 مم؛ أنف محور مقسّى؛ حوامل مخروطية من الفئة P5.
• سرير مصبوب مضلّع: سرير مصبوب من الفولاذ الرمادي، معتّق ومقسّى بالاستقراء ومصقول للحفاظ على الدقة طويلة الأمد.
• مكونات التشغيل: عمود قائد يستند إلى حاملَي حَبيبات مسنتَرة؛ علبة تروس حرة الحركة تعمل في حمام زيت؛ حوامل دفع.
• سلامة المشغل: مفتاح أمان رئيسي، زر إيقاف الطوارئ، حماية الظرف بمفتاح دقيق، مسار محور Z مقسّى ومصقول.
• الضبط والتحكم: عجلات يدوية بتدريج دقيق 0.04 / 0.01 مم؛ جميع المسارات قابلة للضبط بحواف V؛ دوران باتجاه وعكس الساعة قابل للتبديل من لوحة التحكم.

Scope of Delivery

محتويات الطرد

• Three-jaw lathe chuck Ø 160 mm Camlock No. 4
• LED machine lamp
• Adapter MT 5-MT 3
• Non-rotating centring tip MT 3
• Quadruple tool holder 16 mm
• Change gear set

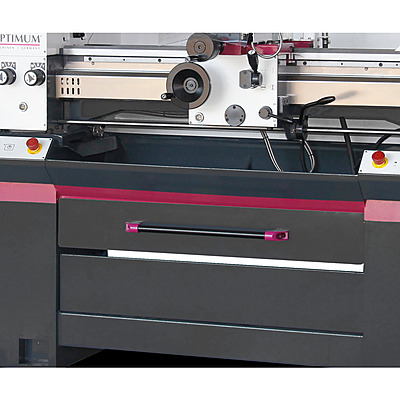

• Machine base
• Machine initially filled with premium grade oil

• ظرف ثلاثي الفكوك ø 160 mm camlock no. 4
• مصباح LED للآلة
• adapter mt 5-mt 3
• مركز تثبيت ثابت mt 3
• مسند عُدة رباعي 16 mm
• علبة تروس التبديل
• قاعدة الآلة
• تعبئة أولية بزيت التشحيم الأصلي
