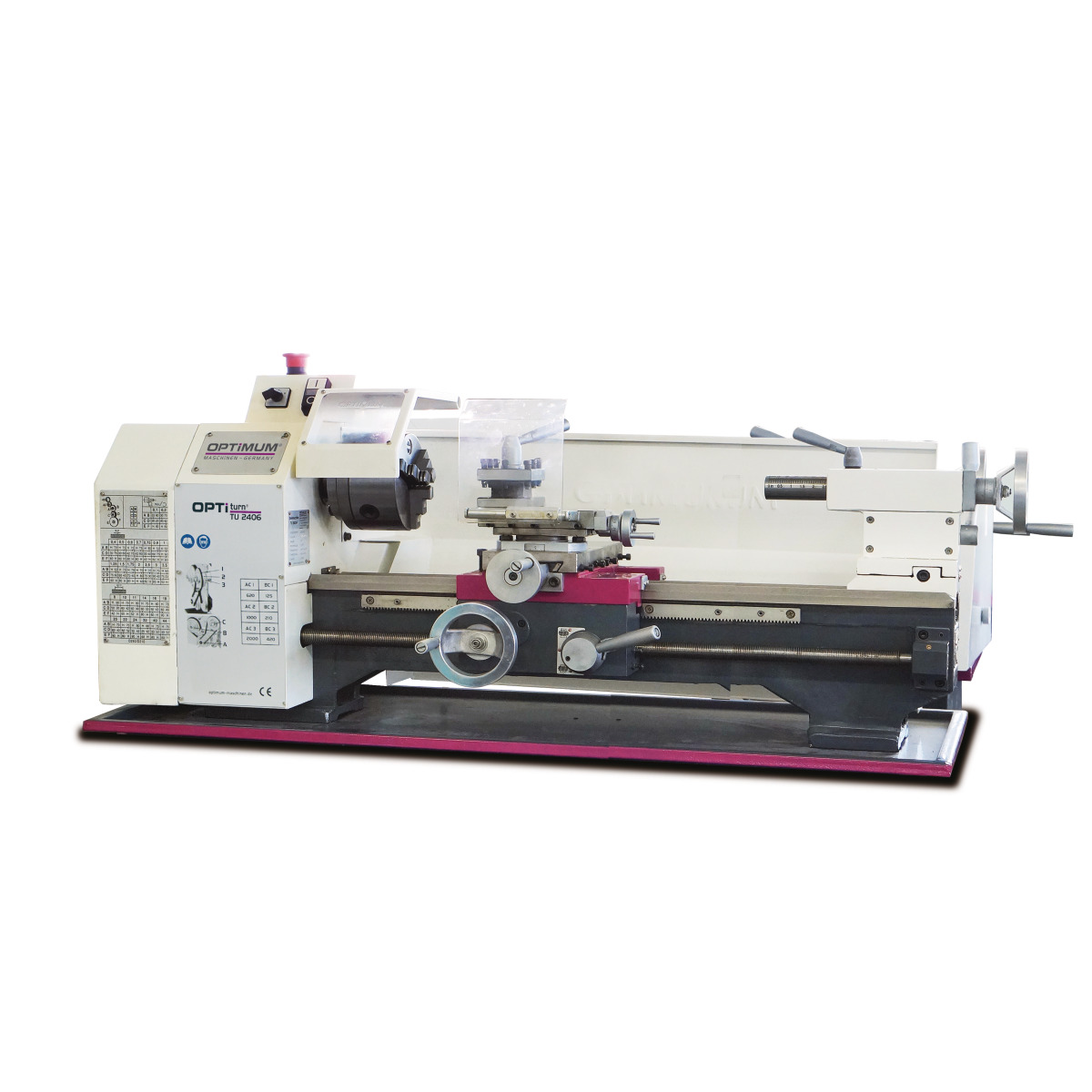

OPTIMUM OPTIturn TU 2406 (400 V) – Lathe

Key Engineering Features

المزايا الهندسية الرئيسية

• Working range: 550 mm distance between centers; 125 mm center height; 250 mm swing over bed.
• Geared head drive: 6 speeds, 125 – 2000 RPM.
• Drive motor: 0.75 kW spindle motor output.
• Spindle: cylindrical Ø 52 mm mount, MT 3 Morse taper, 21 mm spindle bore.
• Tailstock: MT 2 chuck; 60 mm quill stroke.
• Slide travel: upper 75 mm, cross 120 mm, carriage saddle 550 mm.
• Threading: 14 metric pitches (0.4 – 3.5 mm/rev), 12 imperial.
• Electrical supply: 400 V / 50 Hz three-phase.
• Footprint & mass: 1250 mm × 594 mm × 484 mm; net weight 127.0 kg.

• نطاق العمل: المسافة بين المراكز 550 mm؛ ارتفاع المركز 125 mm؛ قطر تدوير فوق السرير 250 mm.
• علبة سرعات مسنّنة: 6 سرعة، 125 – 2000 RPM.
• محرك التشغيل: خرج محرك عامود الدوران 0.75 kW.
• عامود الدوران: تركيبة cylindrical Ø 52 mm، حاضنة موس MT 3، تجويف محور 21 mm.
• الرأس المتحرك: حاضنة MT 2؛ سحبة غلاف 60 mm.
• مسار العربات: العلوية 75 mm، العرضية 120 mm، سرج العربة 550 mm.
• قطع اللوالب: 14 خطوة متريّة (0.4 – 3.5 mm/rev)، 12 إمبريالية.
• التغذية الكهربائية: 400 V / 50 Hz ثلاثي الفاز.
• الأبعاد والوزن: 1250 mm × 594 mm × 484 mm؛ الوزن الصافي 127.0 kg.

Turning Operations Supported

العمليات المدعومة

• Cylindrical turning: external shaft and rod machining to precise diameters.
• Facing: squaring end surfaces perpendicular to the spindle axis.
• Taper turning: cones, adapters, and angled diameters via the compound slide.
• Thread cutting: internal and external threads via the lead screw.
• Internal boring: enlarging and finishing internal bores to precise diameters.
• Tailstock drilling: center-drilling and axial holes on the workpiece centerline.
• Parting / cutoff: separating finished parts from stock using the tool post.

• الخراطة الأسطوانية: خراطة الأعمدة والقضبان الخارجية إلى أقطار دقيقة.
• المواجهة: تشغيل الأسطح النهائية بشكل متعامد مع محور الدوران.
• الخراطة المخروطية: مخاريط، مهايئات، وأقطار مائلة باستخدام العربة المركّبة.
• قطع اللوالب: لوالب داخلية وخارجية باستخدام العمود القائد.
• التخريم الداخلي: توسيع وتشطيب التجاويف الداخلية إلى أقطار دقيقة.
• الثقب عبر الرأس المتحرك: ثقوب مركزية ومحورية على مركز القطعة.
• القطع / الفصل: فصل القطع المنتهية عن القضبان باستخدام مسند العُدة.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Precision engineering: guaranteed spindle-nose concentricity ≤ 0.015 mm; chuck concentricity ≤ 0.05 mm; hardened and ground z-axis guideway.

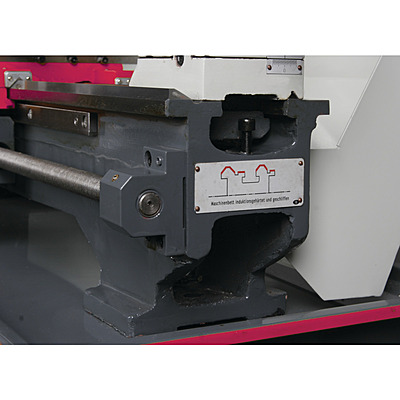

• Cast prism bed: ribbed grey cast prism bed, induction hardened and scraped for vibration-damped precision.
• EMC compliance: certified to DIN EN 55011 Class C1 — suitable for domestic and light-industrial environments.

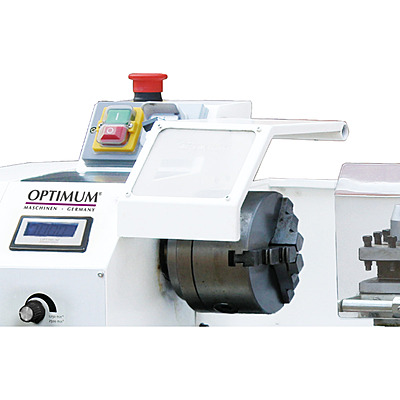

• Operator safety: safety switch in cover, emergency stop button, chuck protection with microswitch, three-jaw chuck included as standard.
• Serviceable drive: sturdy metal handwheels with fine scaling 0.04 / 0.01 mm; all guides adjustable using V-ledges.

• الهندسة الدقيقة: دقة استوائية مضمونة لعامود الدوران ≤ 0.015 مم؛ دقة الظرف ≤ 0.05 مم؛ مسار محور Z مقسّى ومصقول.
• سرير مصبوب مضلّع: سرير مصبوب من حديد السكب الرمادي، مقسّى بالاستقراء ومصقول لتقليل الاهتزاز.
• المطابقة الكهرومغناطيسية: شهادة توافق DIN EN 55011 فئة C1 — مناسبة للبيئات المنزلية والصناعية الخفيفة.
• سلامة المشغل: مفتاح أمان في الغطاء، زر إيقاف الطوارئ، حماية الظرف بمفتاح دقيق، ظرف ثلاثي الفكوك ضمن التجهيز القياسي.
• مكونات صيانة: عجلات يدوية معدنية بتدريج دقيق 0.04 / 0.01 مم؛ جميع المسارات قابلة للضبط بحواف V.

Scope of Delivery

محتويات الطرد

• Three-jaw lathe chuck Ø 125 mm, , centrically exciting
• Fixed centering point MT 2 and MT 3
• bulkhead
• chip pan
• Quadruple tool holder
• Change gear set
• operating tool

• ظرف ثلاثي الفكوك Ø 125 mm
• مركز تثبيت ثابت MT 2 MT 3
• حاجز رذاذ
• حوض جمع النحاتة
• Quadruple tool holder
• علبة تروس التبديل
• عُدة تشغيل
