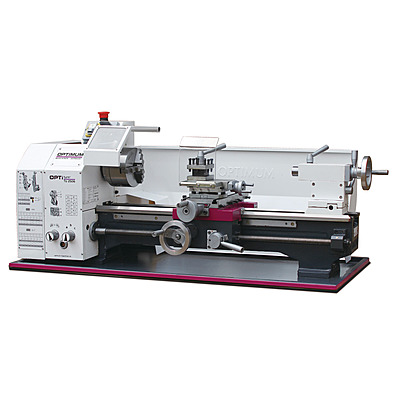

OPTIMUM OPTIturn TU 2506 (400 V) – Center Lathe

Key Engineering Features

المزايا الهندسية الرئيسية

• Working range: 550 mm distance between centers; 125 mm center height; 246 mm swing over bed.
• Geared head drive: 6 speeds, 125 – 2000 RPM.
• Drive motor: 0.75 kW spindle motor output.
• Spindle: short taper mount, MT 4 Morse taper, 26 mm spindle bore.

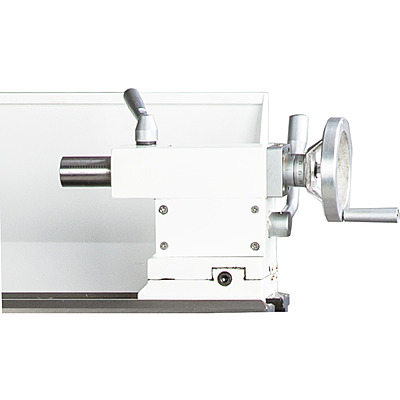

• Tailstock: MT 2 chuck; 65 mm quill stroke; 30 mm quill diameter.
• Slide travel: upper 70 mm, cross 110 mm, carriage saddle 550 mm.
• Threading: 21 metric pitches (0.2 – 4 mm/rev), 21 imperial.
• Feed system: longitudinal 0.07 – 0.4 mm/rev (6 rates).
• Electrical supply: 400 V / 50 Hz three-phase.
• Footprint & mass: 1250 mm × 585 mm × 475 mm; net weight 138.0 kg.

• نطاق العمل: المسافة بين المراكز 550 mm؛ ارتفاع المركز 125 mm؛ قطر تدوير فوق السرير 246 mm.
• علبة سرعات مسنّنة: 6 سرعة، 125 – 2000 RPM.
• محرك التشغيل: خرج محرك عامود الدوران 0.75 kW.
• عامود الدوران: تركيبة short taper، حاضنة موس MT 4، تجويف محور 26 mm.
• الرأس المتحرك: حاضنة MT 2؛ سحبة غلاف 65 mm؛ قطر غلاف 30 mm.
• مسار العربات: العلوية 70 mm، العرضية 110 mm، سرج العربة 550 mm.
• قطع اللوالب: 21 خطوة متريّة (0.2 – 4 mm/rev)، 21 إمبريالية.
• نظام التغذية: طولية 0.07 – 0.4 mm/rev (6 معدل).
• التغذية الكهربائية: 400 V / 50 Hz ثلاثي الفاز.
• الأبعاد والوزن: 1250 mm × 585 mm × 475 mm؛ الوزن الصافي 138.0 kg.

Turning Operations Supported

العمليات المدعومة

• Cylindrical turning: external shaft and rod machining to precise diameters.
• Facing: squaring end surfaces perpendicular to the spindle axis.
• Taper turning: cones, adapters, and angled diameters via the compound slide.
• Thread cutting: internal and external threads via the lead screw.
• Internal boring: enlarging and finishing internal bores to precise diameters.
• Tailstock drilling: center-drilling and axial holes on the workpiece centerline.
• Parting / cutoff: separating finished parts from stock using the tool post.

• الخراطة الأسطوانية: خراطة الأعمدة والقضبان الخارجية إلى أقطار دقيقة.
• المواجهة: تشغيل الأسطح النهائية بشكل متعامد مع محور الدوران.
• الخراطة المخروطية: مخاريط، مهايئات، وأقطار مائلة باستخدام العربة المركّبة.
• قطع اللوالب: لوالب داخلية وخارجية باستخدام العمود القائد.
• التخريم الداخلي: توسيع وتشطيب التجاويف الداخلية إلى أقطار دقيقة.
• الثقب عبر الرأس المتحرك: ثقوب مركزية ومحورية على مركز القطعة.
• القطع / الفصل: فصل القطع المنتهية عن القضبان باستخدام مسند العُدة.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Precision engineering: guaranteed spindle-nose concentricity ≤ 0.015 mm; chuck concentricity ≤ 0.04 mm; hardened spindle nose; P5-class tapered roller bearings.

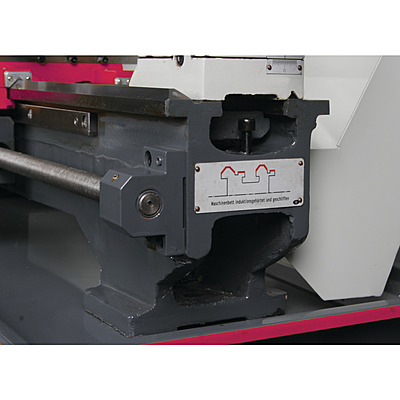

• Cast steel prism bed: ribbed grey cast steel prism bed, aged, induction hardened and precision ground for long-term accuracy.
• Serviceable drive: leading spindle borne on two sintered bearings; free-moving feed gear with rounded gear wheels running in an oil bath; thrust bearings.

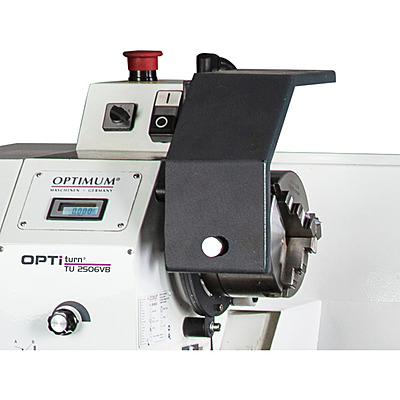

• Operator safety: main safety switch, emergency stop button, chuck protection with microswitch, hardened and ground z-axis guideway.
• Adjustment & control: handwheels with adjustable fine scaling 0.04 / 0.01 mm; all guides adjustable using V-ledges; clockwise/anti-clockwise rotation switchable via control panel.

• الهندسة الدقيقة: دقة استوائية مضمونة لعامود الدوران ≤ 0.015 مم؛ دقة الظرف ≤ 0.04 مم؛ أنف محور مقسّى؛ حوامل مخروطية من الفئة P5.
• سرير مصبوب مضلّع: سرير مصبوب من الفولاذ الرمادي، معتّق ومقسّى بالاستقراء ومصقول للحفاظ على الدقة طويلة الأمد.
• مكونات التشغيل: عمود قائد يستند إلى حاملَي حَبيبات مسنتَرة؛ علبة تروس حرة الحركة تعمل في حمام زيت؛ حوامل دفع.
• سلامة المشغل: مفتاح أمان رئيسي، زر إيقاف الطوارئ، حماية الظرف بمفتاح دقيق، مسار محور Z مقسّى ومصقول.
• الضبط والتحكم: عجلات يدوية بتدريج دقيق 0.04 / 0.01 مم؛ جميع المسارات قابلة للضبط بحواف V؛ دوران باتجاه وعكس الساعة قابل للتبديل من لوحة التحكم.

Scope of Delivery

محتويات الطرد

• Three-jaw lathe chuck Ø 125 mm, centrically exciting
• Fixed centering point MT 2 and MT 4
• Quadruple tool holder 12 mm
• HSS lathe tool
• Bulkhead
• Chip pan
• Change gear set
• Operating tool

• ظرف ثلاثي الفكوك Ø 125 mm
• مركز تثبيت ثابت MT 2 MT 4
• Quadruple tool holder 12 mm
• HSS lathe tool
• حاجز رذاذ
• حوض جمع النحاتة
• علبة تروس التبديل
• عُدة تشغيل
