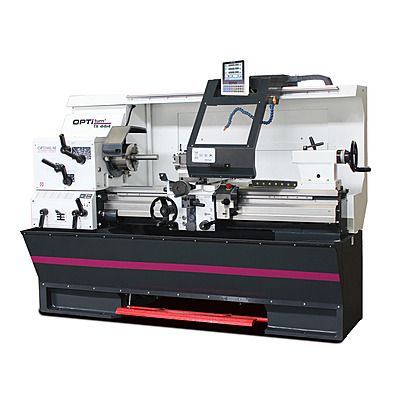

OPTIMUM OPTIturn TX 4414 – Lathe

Key Engineering Features

المزايا الهندسية الرئيسية

• Working range: 1280 mm distance between centers; 220 mm center height; 440 mm swing over bed.

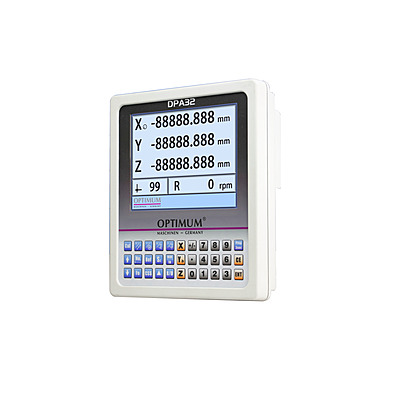

• Digital Position Indicator (DRO): integrated DPA 32 for precision positioning on X and Z axes.
• Geared head drive: 12 speeds, 40 – 2200 RPM.
• Drive motor: 5.5 kW spindle motor; 6.1 kW total rated capacity.
• Spindle: Camlock DIN ISO 702-2 No. 6 mount, MT 6 Morse taper, 52 mm spindle bore for bar work, SWH 5-B tool holder.
• Tailstock: MT 4 chuck; 180 mm quill stroke; 58 mm quill diameter.
• Slide travel: upper 153 mm, cross 290 mm, carriage saddle 950 mm.
• Threading: 44 metric pitches (0.5 – 7.5 mm/rev), 44 imperial, 44 diametrical, 44 modular.
• Feed system: longitudinal 0.05 – 0.752 mm/rev (44 rates); cross 0.025 – 0.376 mm/rev (44 rates).
• Coolant system: integrated 100 W coolant pump.
• Electrical supply: 400 V / 50 Hz three-phase.
• Footprint & mass: 2410 mm × 1085 mm × 1825 mm; net weight 2030.0 kg.

• نطاق العمل: المسافة بين المراكز 1280 mm؛ ارتفاع المركز 220 mm؛ قطر تدوير فوق السرير 440 mm.
• قارئ رقمي للمواضع (DRO): DPA 32 مدمج لتحديد موقع دقيق على المحورين X وZ.
• علبة سرعات مسنّنة: 12 سرعة، 40 – 2200 RPM.
• محرك التشغيل: محرك عامود دوران 5.5 kW؛ إجمالي القدرة المقننة 6.1 kW.
• عامود الدوران: تركيبة Camlock DIN ISO 702-2 No. 6، حاضنة موس MT 6، تجويف محور 52 mm لأعمال القضبان، مسند عُدة SWH 5-B.
• الرأس المتحرك: حاضنة MT 4؛ سحبة غلاف 180 mm؛ قطر غلاف 58 mm.
• مسار العربات: العلوية 153 mm، العرضية 290 mm، سرج العربة 950 mm.
• قطع اللوالب: 44 خطوة متريّة (0.5 – 7.5 mm/rev)، 44 إمبريالية، 44 دياميترية، 44 مودولية.
• نظام التغذية: طولية 0.05 – 0.752 mm/rev (44 معدل)؛ عرضية 0.025 – 0.376 mm/rev (44 معدل).
• نظام التبريد: مضخة سائل تبريد مدمجة 100 W.
• التغذية الكهربائية: 400 V / 50 Hz ثلاثي الفاز.
• الأبعاد والوزن: 2410 mm × 1085 mm × 1825 mm؛ الوزن الصافي 2030.0 kg.

Turning Operations Supported

العمليات المدعومة

• Long-shaft cylindrical turning: external machining of long shafts and tubes with steady rest support.
• Facing: squaring large end surfaces perpendicular to the spindle axis.
• Taper turning: long tapers and cones via the compound slide.
• Thread cutting: internal and external threads via the lead screw.
• Internal boring: enlarging and finishing large internal bores to precise diameters.
• Through-spindle bar work: machining continuous bar stock, tubes, and pipes fed through the spindle bore.
• Tailstock drilling: center-drilling and heavy axial holes on the workpiece centerline.
• Parting / cutoff: separating heavy finished parts from stock using the tool post.

• خراطة الأعمدة الطويلة: تشغيل خارجي للأعمدة والأنابيب الطويلة بدعم المسند الثابت.
• المواجهة: تشغيل الأسطح النهائية الكبيرة بشكل متعامد مع محور الدوران.
• الخراطة المخروطية: مخاريط طويلة عبر العربة المركّبة.
• قطع اللوالب: لوالب داخلية وخارجية باستخدام العمود القائد.
• التخريم الداخلي: توسيع وتشطيب التجاويف الداخلية الكبيرة إلى أقطار دقيقة.
• تشغيل القضبان عبر المحور: تشغيل قضبان وأنابيب متواصلة تُلقّم عبر تجويف المحور.
• الثقب عبر الرأس المتحرك: ثقوب مركزية ومحورية ثقيلة على مركز القطعة.
• القطع / الفصل: فصل القطع الثقيلة المنتهية عن القضبان باستخدام مسند العُدة.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

• Precision engineering: guaranteed spindle-nose concentricity ≤ 0.015 mm; hardened spindle nose; P5-class precision taper roller bearings; main spindle runs in oil bath.
• Rigid cast construction: grey cast iron prism bed heavily ribbed, induction hardened and precision ground; chassis and bed cast as single-piece meehanite.
• Safety systems: two-channel safety electronics; switch with lifecycle calculation approved per EN ISO 13849; safety handwheels with release function per EN 23125 in X and Z axes.

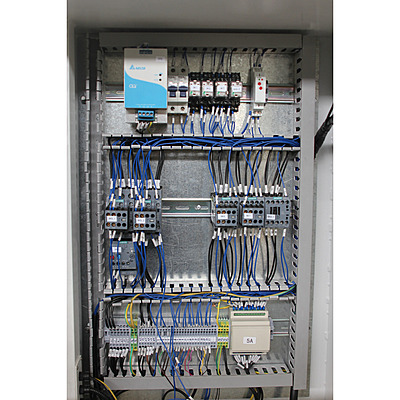

• Control cabinet: 24 V DC control voltage; motor circuit switch; electrically braked main motor; contactors and relays by Siemens or Schneider.
• Coolant system: separate coolant tank with fill-level display and oil trap; easy and complete draining and cleaning per DIN.

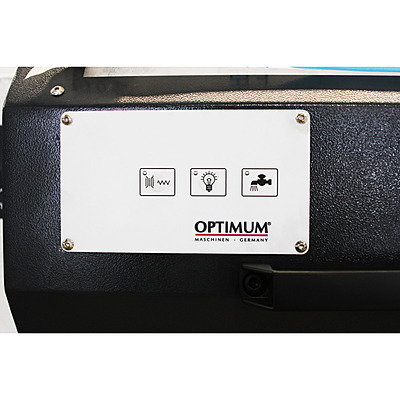

• Operator features: foot-pedal emergency stop; LED machine lamp in chip guard; quick-change tool holder (SWH 5-B or 7-C depending on model); membrane keyboard on DPA 32-equipped units.

• الهندسة الدقيقة: دقة استوائية مضمونة لعامود الدوران ≤ 0.015 مم؛ أنف محور مقسّى؛ حوامل مخروطية دقيقة من الفئة P5؛ محور الدوران يعمل في حمام زيت.
• هيكل مصبوب صلب: سرير مصبوب من حديد السكب الرمادي مضلّع بكثافة، مقسّى بالاستقراء ومصقول بدقة؛ الهيكل والسرير مصبوبان قطعة واحدة من الميهانيت.
• أنظمة السلامة: إلكترونيات أمان ثنائية القناة؛ مفتاح بحساب دورة الحياة معتمد وفق EN ISO 13849؛ عجلات يدوية آمنة بوظيفة تحرير وفق EN 23125 على المحورين X وZ.
• خزانة التحكم: جهد تحكم 24 V DC؛ قاطع دائرة المحرك؛ محرك رئيسي بكبح كهربائي؛ مفاتيح ومرحلات من Siemens أو Schneider.
• نظام التبريد: خزان تبريد منفصل مع مؤشر منسوب وفاصل زيت؛ تصريف وتنظيف كامل وسهل وفق DIN.
• راحة المشغل: إيقاف طوارئ بدواسة قدم؛ مصباح LED مدمج في حاجز النحاتة؛ مسند عُدة سريع التبديل (SWH 5-B أو 7-C حسب الطراز)؛ لوحة مفاتيح غشائية على وحدات DPA 32.

Scope of Delivery

محتويات الطرد

• Three-jaw lathe chuck Ø 200 mm Camlock No. 6
• Two non-running centers MK3 and MK5
• Adapter MK6-MK5
• Quick change steel holder SWH 5-B
• Machine initial filling with quality oil
• Operating tool

• ظرف ثلاثي الفكوك Ø 200 mm
• Two non-running centers MK3 and MK5
• Adapter MK6-MK5
• مسند عُدة سريع التبديل 5-B
• زيت التشحيم الأصلي
• عُدة تشغيل
