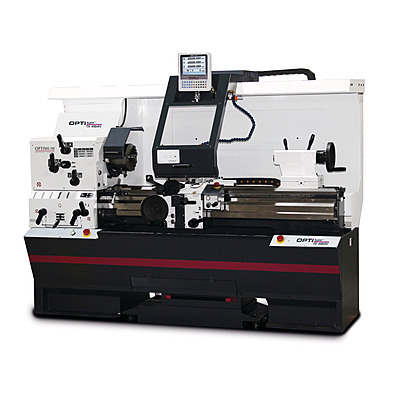

OPTIMUM OPTIturn TX 4814V – Precision Center Lathe And Draw Spindle Lathe

Key Engineering Features

المزايا الهندسية الرئيسية

• Working range: 1260 mm distance between centers; 240 mm center height; 480 mm swing over bed.
• Geared head drive: 6 speeds, 20 – 2500 RPM.
• Drive motor: 5.5 kW spindle motor output.
• Spindle: Camlock DIN ISO 702-2 No. 8 mount, MT 7 Morse taper, 80 mm spindle bore for bar work.
• Slide travel: upper 153 mm, cross 290 mm.
• Threading: 44 metric pitches (0.5 – 7.5 mm/rev).
• Feed system: longitudinal 0.05 – 0.752 mm/rev (44 rates); cross 0.025 – 0.376 mm/rev (44 rates).
• Electrical supply: 400 V / 50 Hz three-phase.
• Footprint & mass: 2288 mm × 1050 mm × 1740 mm; net weight 1700.0 kg.

• نطاق العمل: المسافة بين المراكز 1260 mm؛ ارتفاع المركز 240 mm؛ قطر تدوير فوق السرير 480 mm.
• علبة سرعات مسنّنة: 6 سرعة، 20 – 2500 RPM.
• محرك التشغيل: خرج محرك عامود الدوران 5.5 kW.
• عامود الدوران: تركيبة Camlock DIN ISO 702-2 No. 8، حاضنة موس MT 7، تجويف محور 80 mm لأعمال القضبان.
• مسار العربات: العلوية 153 mm، العرضية 290 mm.
• قطع اللوالب: 44 خطوة متريّة (0.5 – 7.5 mm/rev).
• نظام التغذية: طولية 0.05 – 0.752 mm/rev (44 معدل)؛ عرضية 0.025 – 0.376 mm/rev (44 معدل).
• التغذية الكهربائية: 400 V / 50 Hz ثلاثي الفاز.
• الأبعاد والوزن: 2288 mm × 1050 mm × 1740 mm؛ الوزن الصافي 1700.0 kg.

Turning Operations Supported

العمليات المدعومة

• Long-shaft cylindrical turning: external machining of long shafts and tubes with steady rest support.
• Facing: squaring large end surfaces perpendicular to the spindle axis.
• Taper turning: long tapers and cones via the compound slide.
• Thread cutting: internal and external threads via the lead screw.
• Internal boring: enlarging and finishing large internal bores to precise diameters.
• Through-spindle bar work: machining continuous bar stock, tubes, and pipes fed through the spindle bore.
• Tailstock drilling: center-drilling and heavy axial holes on the workpiece centerline.
• Parting / cutoff: separating heavy finished parts from stock using the tool post.

• خراطة الأعمدة الطويلة: تشغيل خارجي للأعمدة والأنابيب الطويلة بدعم المسند الثابت.
• المواجهة: تشغيل الأسطح النهائية الكبيرة بشكل متعامد مع محور الدوران.
• الخراطة المخروطية: مخاريط طويلة عبر العربة المركّبة.
• قطع اللوالب: لوالب داخلية وخارجية باستخدام العمود القائد.
• التخريم الداخلي: توسيع وتشطيب التجاويف الداخلية الكبيرة إلى أقطار دقيقة.
• تشغيل القضبان عبر المحور: تشغيل قضبان وأنابيب متواصلة تُلقّم عبر تجويف المحور.
• الثقب عبر الرأس المتحرك: ثقوب مركزية ومحورية ثقيلة على مركز القطعة.
• القطع / الفصل: فصل القطع الثقيلة المنتهية عن القضبان باستخدام مسند العُدة.

Operator Safety & Build Quality

سلامة المشغل وجودة التصنيع

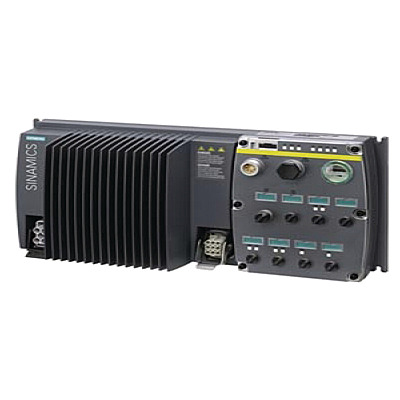

• Siemens SINAMICS G120D inverter: Safety Integrated (STO safe torque off, SLS safely limited speed) per DIN EN 61508 SIL 2 / PL d; up to 20% energy savings via low-circuit feedback; rugged flat IP65 design; EMC class C3 per EN 61800-3; no brake resistors required.
• Made in EU: European engineering and manufacturing — CE conformity; machinery directive compliant; approved safety architecture per DIN EN ISO 13849.
• Cutting-constant VSC on DPA 32: the digital position indicator automatically maintains constant surface cutting speed as workpiece diameter changes — ideal for facing operations and consistent surface finish.
• Precision engineering: guaranteed spindle-nose concentricity ≤ 0.015 mm; hardened spindle nose; P5-class precision taper roller bearings; main spindle runs in oil bath.
• Rigid cast construction: grey cast iron prism bed heavily ribbed, induction hardened and precision ground; chassis and bed cast as single-piece meehanite.
• Safety systems: two-channel safety electronics; switch with lifecycle calculation approved per EN ISO 13849; safety handwheels with release function per EN 23125 in X and Z axes.
• Control cabinet: 24 V DC control voltage; motor circuit switch; electrically braked main motor; contactors and relays by Siemens or Schneider.
• Coolant system: separate coolant tank with fill-level display and oil trap; easy and complete draining and cleaning per DIN.
• Operator features: foot-pedal emergency stop; LED machine lamp in chip guard; quick-change tool holder (SWH 5-B or 7-C depending on model); membrane keyboard on DPA 32-equipped units.

• محوّل Siemens SINAMICS G120D: أمان مدمج (STO إيقاف عزم آمن، SLS سرعة مقيدة آمنة) وفق DIN EN 61508 مستوى SIL 2 / PL d؛ توفير طاقة يصل إلى 20٪ عبر التغذية الراجعة منخفضة الدائرة؛ تصميم متين بحماية IP65؛ EMC فئة C3 وفق EN 61800-3؛ لا يتطلب مقاومات كبح.
• صُنع في الاتحاد الأوروبي: هندسة وتصنيع أوروبي — مطابقة CE؛ متوافقة مع توجيه الآلات؛ بنية أمان معتمدة وفق DIN EN ISO 13849.
• ثابت القطع VSC على DPA 32: يحافظ القارئ الرقمي DPA 32 تلقائياً على سرعة قطع سطحية ثابتة مع تغيّر قطر القطعة — مثالي لأعمال المواجهة والحصول على تشطيب سطحي متساوٍ.
• الهندسة الدقيقة: دقة استوائية مضمونة لعامود الدوران ≤ 0.015 مم؛ أنف محور مقسّى؛ حوامل مخروطية دقيقة من الفئة P5؛ محور الدوران يعمل في حمام زيت.
• هيكل مصبوب صلب: سرير مصبوب من حديد السكب الرمادي مضلّع بكثافة، مقسّى بالاستقراء ومصقول بدقة؛ الهيكل والسرير مصبوبان قطعة واحدة من الميهانيت.
• أنظمة السلامة: إلكترونيات أمان ثنائية القناة؛ مفتاح بحساب دورة الحياة معتمد وفق EN ISO 13849؛ عجلات يدوية آمنة بوظيفة تحرير وفق EN 23125 على المحورين X وZ.
• خزانة التحكم: جهد تحكم 24 V DC؛ قاطع دائرة المحرك؛ محرك رئيسي بكبح كهربائي؛ مفاتيح ومرحلات من Siemens أو Schneider.
• نظام التبريد: خزان تبريد منفصل مع مؤشر منسوب وفاصل زيت؛ تصريف وتنظيف كامل وسهل وفق DIN.
• راحة المشغل: إيقاف طوارئ بدواسة قدم؛ مصباح LED مدمج في حاجز النحاتة؛ مسند عُدة سريع التبديل (SWH 5-B أو 7-C حسب الطراز)؛ لوحة مفاتيح غشائية على وحدات DPA 32.

Scope of Delivery

محتويات الطرد

• Adapter MT6-MT5
• Machine initially filled with premium grade oil
• Operating tool

• مهايئ MT
• تعبئة أولية بزيت التشحيم الأصلي
• عُدة تشغيل
