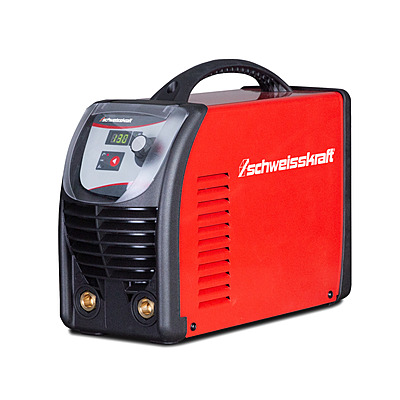

SCHWEISSKRAFT CRAFT-STICK 161P – Electrode Inverter

Key Engineering Features

المزايا الهندسية الرئيسية

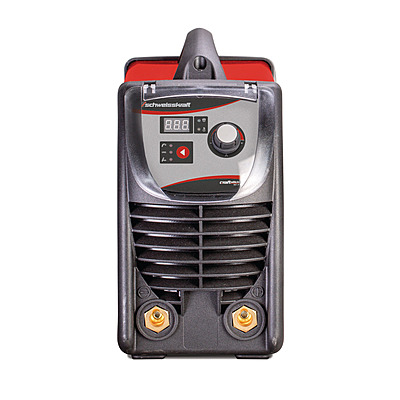

• Setting range 10 – 160 A: Set from the panel across every process the machine covers, so one power source handles the job list.
• Duty cycle at 40°C: 30 % at maximum current and 90 A at 100% duty — rated at 40°C, so the figure holds in a working shop, not only on a test bench.
• Electrodes 1.6 – 4.0 mm: Covers the rod sizes a fabrication shop actually stocks, rutile through basic.
• Open-circuit voltage MMA 70.6/ TIG 65.6 V: Reliable arc striking, including on cold or coated material.
• Total output TIG 3.4 kVA · electrode 5.1 kVA: The figure to size the supply and the protection device against.
• 6.7 kg, 365 mm × 150 mm × 280 mm (L × W × H): Weight and footprint stated so the bay, the trolley and the lift are planned before delivery.
• Built to EN 60974 – 1:2012, EN 60974 – 10:2014: CE marked. EMC class A.

• نطاق ضبط التيار 10 – 160 A: يُضبط من اللوحة لكل عملية تدعمها الماكينة، فيغطي مصدر طاقة واحد قائمة الأعمال.
• دورة التشغيل عند 40°C: 30 % عند أقصى تيار و90 A عند دورة تشغيل 100% — مقيسة عند 40°C، فتبقى القيمة صحيحة في ورشة عاملة لا على منصة اختبار.
• أقطاب قابلة للحام 1.6 – 4.0 mm: تغطي مقاسات الأقطاب التي تخزّنها ورشة التصنيع فعلياً، من الروتيل إلى القاعدي.
• جهد الدائرة المفتوحة MMA 70.6/ TIG 65.6 فولت: إشعال موثوق للقوس، حتى على المعدن البارد أو المطلي.
• القدرة الكلية TIG 3.4 kVA · إلكترود 5.1 kVA: القيمة التي يُحسب عليها مقطع التغذية وقاطع الحماية.
• 6.7 kg، 365 mm × 150 mm × 280 mm (ط × ع × ارتفاع): الوزن والمساحة مذكوران ليُخطَّط الموقع والعربة والرفع قبل التوريد.
• مصنّعة وفق EN 60974 – 1:2012, EN 60974 – 10:2014: تحمل علامة CE. فئة التوافق الكهرومغناطيسي A.

Power Supply & Site Use

التغذية الكهربائية والاستخدام في المواقع

• Power supply: 230 V single-phase at 50/60 Hz.
• Generator-capable from above 5.1 kVA: Site work and standby supply are not ruled out.

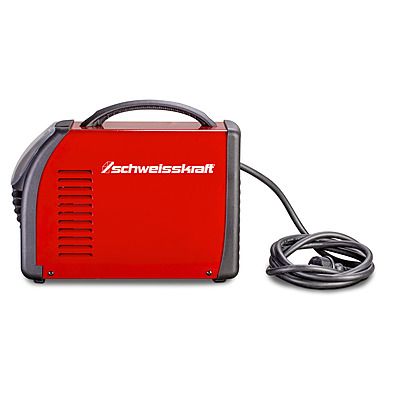

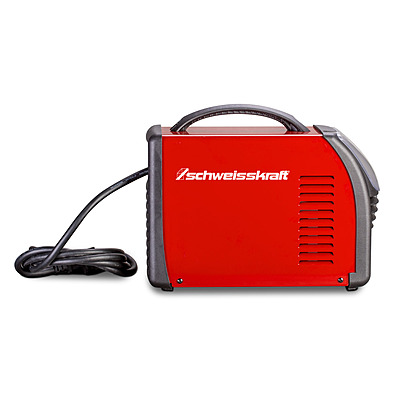

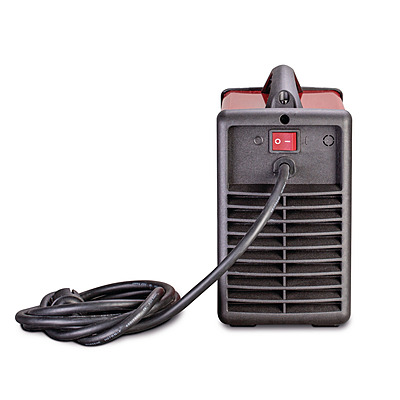

• 2.2 m mains lead: Reach from the socket without an extension on most bays.

• مصدر الطاقة: 230 فولت أحادي الطور عند 50/60 Hz.
• يعمل من مولّد بقدرة أكثر من 5.1 kVA: فلا يُستبعد العمل في المواقع ولا التغذية الاحتياطية.
• كابل تغذية بطول 2.2 m: يصل من المقبس دون وصلة إضافية في معظم المواقع.

Scope of Delivery

محتويات الطرد

• 3m welding cable 16mm² with electrode holder
• 3m earth cable 16mm² with earth terminal 200 A

• كابل لحام 16mm² مع حامل إلكترود بطول 3 m
• كابل أرضي 16mm² مع مشبك أرضي 200 A بطول 3 m
