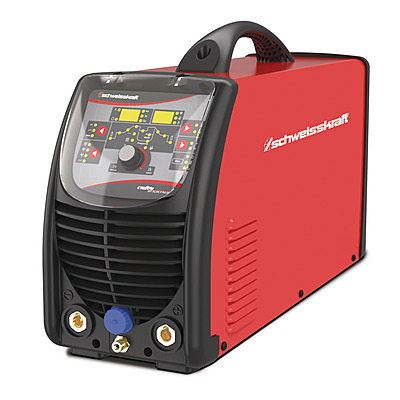

SCHWEISSKRAFT CRAFT-TIG 201 AC/DC P PULSE – Portable Tig Ac/Dc Inverter

Key Engineering Features

المزايا الهندسية الرئيسية

• Setting range TIG 3 – 200 A · electrode 10 – 200 A: Set from the panel across every process the machine covers, so one power source handles the job list.
• Duty cycle at 40°C: TIG DC 60 % at maximum current and TIG DC 155 A at 100% duty — rated at 40°C, so the figure holds in a working shop, not only on a test bench.
• Electrodes 1.6 – 4.0 mm: Covers the rod sizes a fabrication shop actually stocks, rutile through basic.
• Power supply: 90 – 275 V single-phase at 50/60 Hz.
• Open-circuit voltage 10.4 (MMA), 70 (TIG) V: Reliable arc striking, including on cold or coated material.
• Generator-capable from above 6.9 kVA: Site work and standby supply are not ruled out.
• Efficiency 83.37 %: Power factor 0.99 — less current drawn for the same weld.
• 14.5 kg, 580 mm × 190 mm × 350 mm (L × W × H): Weight and footprint stated so the bay, the trolley and the lift are planned before delivery.
• Built to EN 60974 – 1:2012/EN 60974 – 10:2014: EMC class A.

• نطاق ضبط التيار TIG 3 – 200 A · إلكترود 10 – 200 A: يُضبط من اللوحة لكل عملية تدعمها الماكينة، فيغطي مصدر طاقة واحد قائمة الأعمال.
• دورة التشغيل عند 40°C: TIG DC 60 % عند أقصى تيار وTIG DC 155 A عند دورة تشغيل 100% — مقيسة عند 40°C، فتبقى القيمة صحيحة في ورشة عاملة لا على منصة اختبار.
• أقطاب قابلة للحام 1.6 – 4.0 mm: تغطي مقاسات الأقطاب التي تخزّنها ورشة التصنيع فعلياً، من الروتيل إلى القاعدي.
• مصدر الطاقة: 90 – 275 فولت أحادي الطور عند 50/60 Hz.
• جهد الدائرة المفتوحة 10.4 (MMA), 70 (TIG) فولت: إشعال موثوق للقوس، حتى على المعدن البارد أو المطلي.
• يعمل من مولّد بقدرة أكثر من 6.9 kVA: فلا يُستبعد العمل في المواقع ولا التغذية الاحتياطية.
• الكفاءة 83.37 %: معامل القدرة 0.99 — تيار أقل من المصدر للحام نفسه.
• 14.5 kg، 580 mm × 190 mm × 350 mm (ط × ع × ارتفاع): الوزن والمساحة مذكوران ليُخطَّط الموقع والعربة والرفع قبل التوريد.
• مصنّعة وفق EN 60974 – 1:2012/EN 60974 – 10:2014: فئة التوافق الكهرومغناطيسي A.

Ignition & Arc Control

الإشعال والتحكّم بالقوس

• High-frequency ignition: The arc strikes without scratching the tungsten on the workpiece, so the start of the seam is as clean as the rest of it.
• TIG pulsing 0.5 – 999 Hz: Controls heat input on thin material and improves puddle control out of position.
• Power factor correction: Draws a cleaner current from the supply, easing load on the site installation.
• Electrode duty cycle: 35 % at maximum current and 120 A at 100% duty — the machine is rated for stick work in its own right, not as an afterthought.

• إشعال بالتردد العالي: يشتعل القوس دون خدش التنجستن على القطعة، فتكون بداية اللحام بنظافة بقيّته.
• نبض TIG 0.5 – 999 Hz: يتحكّم بالحرارة الداخلة على المعدن الرقيق ويحسّن التحكّم بالبركة في الأوضاع الصعبة.
• تصحيح معامل القدرة: يسحب تياراً أنظف من المصدر فيخفّف الحمل على تمديدات الموقع.
• دورة تشغيل الإلكترود: 35 % عند أقصى تيار و120 A عند دورة تشغيل 100% — الماكينة مصنّفة للحام بالأقطاب بحدّ ذاته لا كوظيفة ثانوية.

Scope of Delivery

محتويات الطرد

• Gas hose 4 m incl. quick connector
• Torch TIG SR26 4 m with Up/Down function (gas-cooled)
• Pressure reducer
• 3m ground cable 25 mm² with ground clamp

• خرطوم غاز بطول 4 m مع وصلة سريعة
• مسدس أرجون TIG SR26 بطول 4 m بوظيفة رفع/خفض مبرّد بالغاز
• منظّم ضغط
• كابل أرضي 25 mm² مع مشبك أرضي بطول 3 m
